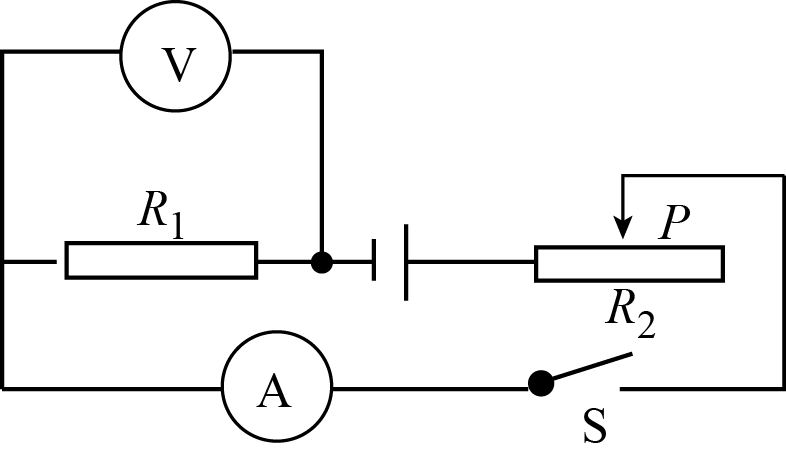

典型問題7：如圖所示，電源電流恒定，R1為定值電阻，R2為滑動變阻器。 閉合開關S后串聯和并聯電路圖和實物圖，滑動變阻器的滑動片P從a滑動到b的過程中，電壓表A的讀數將為___。 電流表V1的指示為____，電流表V2的指示為____。 (填寫“較大”、“較小”、“不變”)
分析：1、本題及其變體題是非常經典的高考題。 解題要點如下：
1.1 區分電路是串聯還是并聯；
1.2用電壓表和電壓表測量電路的哪一部分電壓和電壓；
1.3 變阻器位于電路的該部分。
2 對于這個問題：
2.1 確定電路的串并聯關系：去掉所有電流表和電壓表，等效電路圖如右所示：
從電路圖可以看出：
2.1.1 R1、R2串聯，即可推算出電壓表A測得電路中的電壓。
2.1.2當滑動變阻器的滑塊從a滑動到b時，滑動變阻器的電阻變大，因此串聯電路中的總內阻↑=R1+R2↑也變大；
2.1.3 從題意可知，電源電流恒定，
即U始終保持不變，所以根據歐姆定律，電路中的電壓I=U總/R總會變小，即電壓表A的指示會變小。
3 本題重點是判斷電流表V1、V2分別哪兩端檢測電流？ 對此，我們可以采取“去源法”進行辨別。
3.1“去源法”：將電流表的兩個觸點作為點連接到電路上，將電路分成兩部分，“去掉”兩點之間電路中富含功率的部分，分析其組成電流表與家用電器 為了閉合電路，電流表是測量家用電器兩端的電流。
3.2采用“去源法”后電流表V1的電路圖如右圖所示：
從電路圖中可以看出，V1和R1組成閉合電路，因此V1檢測R1兩端的電流。 由于R1不變，I變小，V1的示值就會變小，即U1就會變小；
3.3 對于電流表V2，對電流表V1采用“去源法”后的電路圖如右所示：
從電路圖中可以看出，V2和R2組成閉合電路，因此V2檢測R2兩端的電流；
其實這個時候你就會產生疑問。 由于R2在減少，I在減少，所以很難判斷是U2減少還是減少！
這個時候你就得有全局觀。 由于U始終保持不變串聯和并聯電路圖和實物圖，U1減小，并且U始終=U1+U2，你認為U2會變大還是變小？ 其實是變大了，U2↑=-U1↓。
