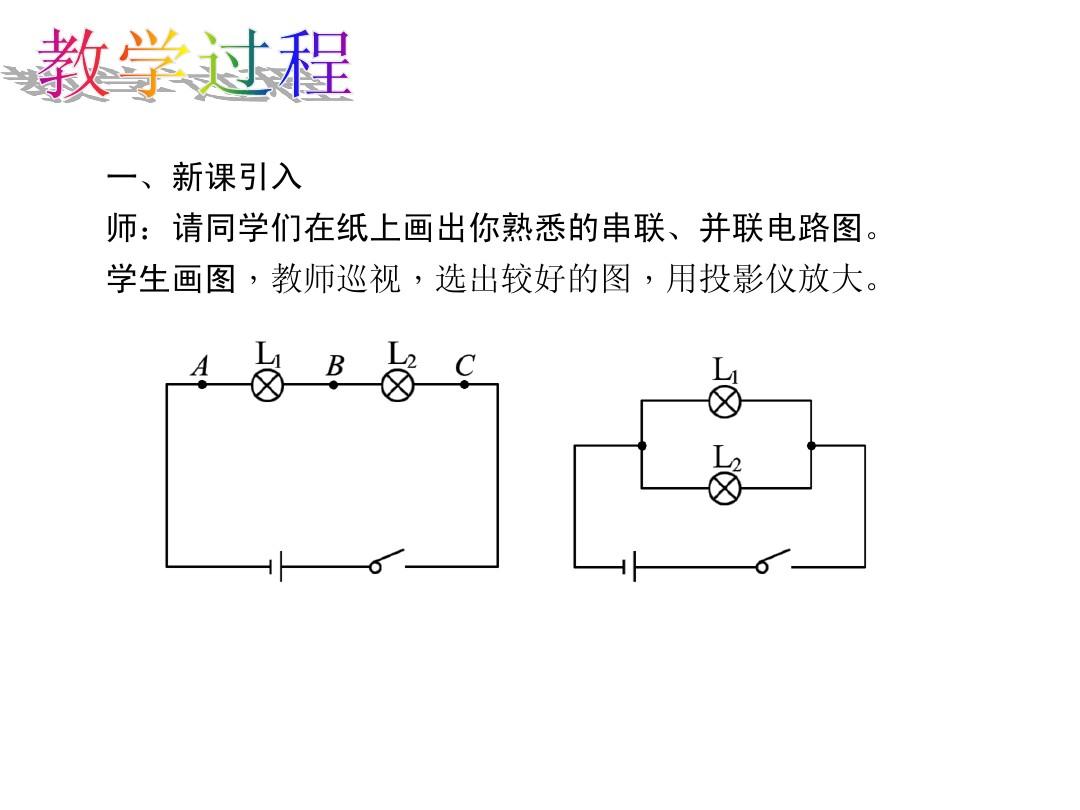

南陽教育資源網如何識別串聯電路和并聯電路-電壓定律-串聯-并聯電路連接》電路連接的類型：①根據電路圖連接物理圖；②根據要求設計電路。通常步驟分別是：從電源的一極開始，順著或逆著電壓方向連接物理設備，最后連接到電源的另一極，連接物理圖時注意導線不能交叉， 《串聯電路與并聯電路的識別方法》1、路徑法：從電源負極出發，“走”回正極電源沿開關、家用電器等設備的路徑。如果只有一條路徑，則為串聯電路。如果有兩條或更多路徑，則為并聯電路。 2、拆解方法：如果拆下一臺家電，另一臺家電不工作，說明兩臺家電串聯； 如果另一臺家電繼續工作，則說明兩臺家電并聯。 》3、支點法：只要電路中沒有分支點，家用電器就必須串聯。如果有分支點，家用電器可能串聯也可能并聯。這個需要將前兩種方法進一步改進，進行區分。例如：圖1中，僅開關s1閉合時，電壓通過串聯的燈l1、l2、l3，當s1、s2為閉合時，電壓僅通過燈l3。當s1、s3閉合時，電壓僅通過燈l1。當s1、s2、s3全部閉合時，電壓僅通過燈l1、l2、l3，它們是并聯的。看，電路的連接只能通過打開和關閉開關來改變。
》》需要注意的是，所有的家用電器不能只用開關來控制，據說電路是串聯的。 因?yàn)椴⒙?lián)電路中分支電路中的開關也可以控制整個電路。 例：如圖2所示，桌子上有兩個小燈泡和一個開關，其連接電路在桌子下面，看不見。 有同事試過。 當開關打開時，兩個燈泡都亮，當開關關閉時，兩個燈泡都滅。 兩個小燈泡是串聯還是并聯？ 僅憑這一點很難做出判斷。 最簡單的方法是：關閉開關，兩個燈泡都亮，然后擰下一個燈泡，看看另一個燈泡是否發光。 如果亮，則表示并聯； 如果不亮，則表示串聯。 》》》四種接法的繪制說明：（1）畫電路圖的關鍵是看圖，如果看不懂圖，就很難畫好圖，這樣就應該心里明白，實物圖中其實只有兩個電路，一個是串聯，一個是并聯串聯和并聯的區別電流電壓，串聯電路很容易識別，先找到電源的負極，用尖頭沿著電壓方向依次向前移動，直到電源正極，清除各個器件的位置，然后畫圖，順序是：先畫電池組，按照器件排列的順序，水平和垂直，拐角處不能有器件。如果有電流表，必須準確確定它測量的是電路的哪一段。如果檢測電路正確，則連接電流表接在被測電路兩端。 對于并聯電路，判斷方法如下，從電源負極開始，沿電壓方向找到分叉點，并用英文標記“fen”字樣，（遇到電流表忽略它，它會斷時不予處理）用兩筆從分流點沿電壓方向向前移動，直至兩筆尖相遇，此點為匯合點。
并用英文標注“co-”二字。 首先要知道有多少條通路，每個環路有多少臺設備，分別是哪些。 非常重要的是要注意分支點與電源負極之間的分支電路，以及分支點與電源正極之間的分支電路。 看一下分支電路中有哪些器件，在清晰的基礎上開始畫電路圖。 具體步驟如下：先畫出電池組，然后畫出兩段支路，并在支路中畫出哪些支路。 畫出分割點和交匯點之間的大道，如果有幾條大道（大多數情況只有兩條大道），并按順序畫出每個環路中設備的規格，繪圖要求橫豎，鋼筆畫檢測無誤后，將電流表接到被測電路兩端。 (2) 看電路圖，連接器件。 畫法：先看圖識別電路：不允許混合連接，只有串聯和并聯兩種，串聯很容易識別，重點是并聯。 如果是并聯電路，找出較長電路上的分割點和并聯點，并標記出來。 并明確各個設備的位置。 （首先查明支路是否有斷路和電壓表）連接實物圖，先連接電池組，找出電源負極，從負極開始串聯和并聯的區別電流電壓，連接支路器件，找到分支點后，將其分為四行。 不要亂寫亂畫，按順序畫圖。 直到接合點，再畫一條大道【注意電線不能交叉，電線一定要畫在端子上（開關、電壓表、電流表等）連接電壓表，電流表要注意正負極[負極端子] 觸摸滑動變阻器時，必須一筆一劃，檢測電路無誤后，最后將電流表連接到被測電路兩端。 （3）電路設計方法如下：先看題，審題，理清電路，（不需要混合連接）通常電路只有串聯和并聯兩種，串聯比較容易，關鍵就是要注意分支電路中的開關和電壓表 無論整個電路如何，大道中的電壓表和開關僅用于大道上的家電。 清除后，分四路引出，最后將電流表連接在被測家電兩端。
檢測電路完成后，必須用筆畫出電路，橫豎豎直，邊角處不能畫任何器件，畫圖要規范。 （四）錯誤電路的識別 通常錯誤發生在以下幾種情況： 1、是否存在漏電，即電壓沒有經過家用電器直接返回到電源正極； 2、是否存在局部短路，局部漏電的家用電器無法工作； 3、電流表、電流表及正負極端子是否連接錯誤，或電阻值選擇不當（太大或太小）； 4、滑動變阻器連接錯誤（全部向上或全部向下）。 并聯電路中電流表的連接問題：如圖所示，要保證L1和L2并聯，只要將導線M連接到燈L2左端子到正電壓的任意端子上即可。 但當M接燈泡L1的左端子或電壓表的右端子時，電壓表留在支路中； 當M接電源正極或電壓表左側端子時，電壓表留在L2線上。 因此，兩個連接電壓表的位置不同，測得的電壓也不同。 例如：圖A是小亮朋友檢測并聯電路總電壓時所連接的電路。 (1)請將a、b線中多余的一根線去掉，使電路滿足實驗要求。 您選擇移除 _____ 引線。 (2)去掉多余導線后，合上開關，電壓表讀數如圖B所示，讀數為 。 分析 從圖中可以看出，6號線是多余的。 去掉b后，將兩個燈泡并聯，用電壓表測量支路電壓。 從電壓表的電阻值和表針的偏轉情況可以看出，此時的指示為0。34A。答案(1)b(2)0.34 南陽教育資源網
