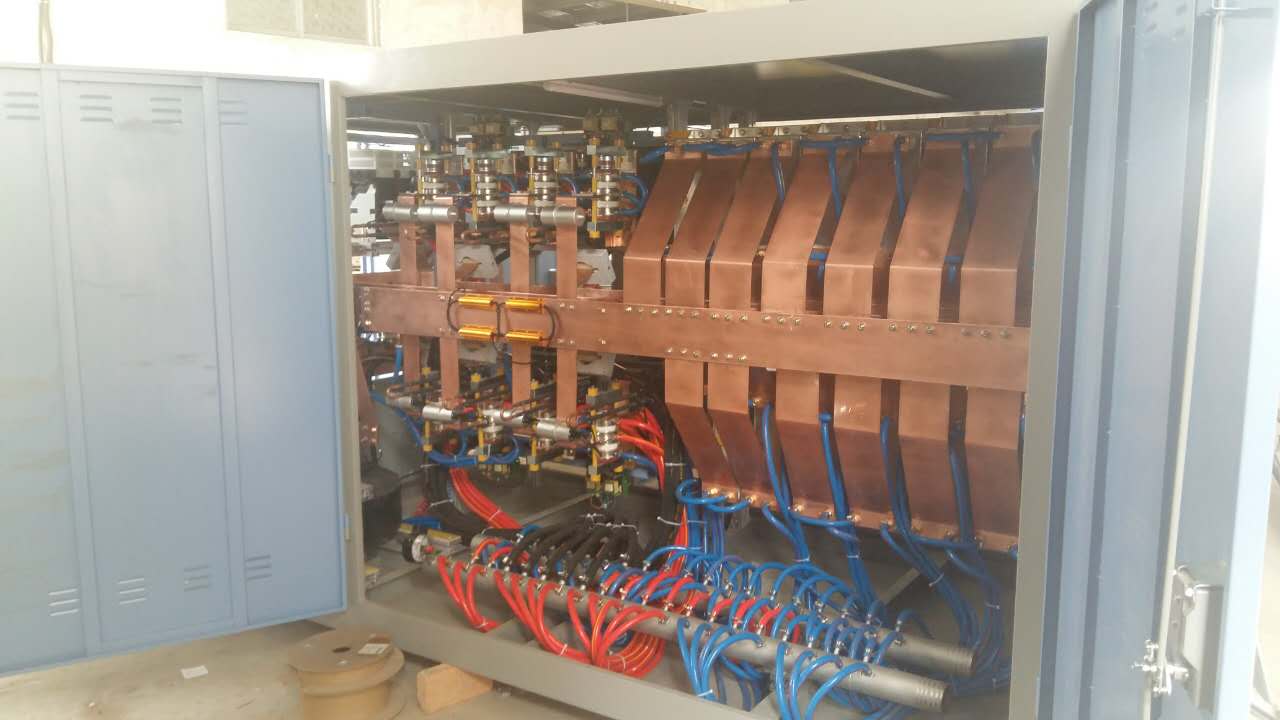

串聯中頻爐和并聯中頻爐的區別始于它們使用的振蕩電路的不同。 后者采用L、R、C串聯，前者采用L、R、C并聯。 作為鑄造企業，應該選擇串聯中頻爐還是并聯中頻爐？ 其實這需要根據自己的實際情況，首先要認識到兩者的優缺點，有哪些相同點和不同點，然后才能做出正確的選擇。
本文對串聯中頻爐和并聯中頻爐進行簡單的比較。 主要區別如下：
串聯中頻爐的負載電路對電源呈現低阻抗，需要電流源供電。 為此，必須在檢波混頻后的直流電源端并聯一個大的檢波電容。 逆變器出現故障時，浪涌電壓較大，保護困難。 并聯中頻爐的負載電路對電源呈現高阻抗，需要由電壓源供電，并且需要在直流電源末端串接大型檢測器。 但當逆變器出現故障時，由于電壓受到大檢測的限制，影響不大，更容易保護。
串聯中頻爐的輸入電流恒定，輸出電流為方波，輸出電壓近似為正弦波。 換相是在二極管上的電壓過零后進行的，因此電壓總是超前于電流角度 φ。 并聯中頻爐的輸入電壓恒定，輸出電流近似正弦波，輸出電壓呈圓形。 也就是說，兩者都工作在容性負載狀態。
串聯中頻爐采用恒壓源供電，以防止逆變器上下橋臂二極管同時導通。 造成漏電，換向時必須先關斷，再接通。 也就是說，應該有一段時間使所有二極管都處于截止?fàn)顟B(tài)。 此時的雜散電感，即從直流端到元件的引線電感上形成的感應電勢，可能會損壞元件，因此需要為元件選擇合適的浪涌電流吸收電路。 據悉，在二極管關斷期間，為了保證負載電壓的連續性并保護二極管免受換流電容上大電流的影響，必須在兩端反并聯一個快速晶閘管二極管的。 并聯中頻爐采用恒流源供電。 為了防止在檢測Id上形成大電勢，電壓必須是連續的。 也就是說，必須保證換流時逆變器上下橋臂的二極管先導通后關斷，即換流周期內所有二極管均處于導通狀態。 此時，雖然逆變橋臂是直通的，但由于L足夠大，不會造成直流漏電，但換相時間長會增加系統效率，因此需要縮短t，即減小Lk的值。
串聯中頻爐的工作頻率必須高于負載電路的固有振蕩頻率，即應保證適當?shù)膖a時間串聯和并聯哪個總功率大，否則會因上下橋臂直接連接而導致?lián)Q相失敗逆變器的。 并聯中頻爐的工作頻率必須略低于負載電路的固有振蕩頻率，以保證有合適的反壓時間t串聯和并聯哪個總功率大，否則二極管之間會換相失敗； 但如果太高，換向就會失敗。 此時二極管承受的反向電流會太大，這是不允許的。
調節串聯中頻爐功率有兩種方法：改變直流電源電流Ud或改變二極管的觸發頻率，即改變負載功率的質數cosφ。 并聯逆變器的功率調節方式只能通過改變直流電源電流Ud來改變。 事實上，改變cosφ也可以降低逆變器的輸出電流和功率，但允許的調整范圍較小。
