帶輪的參數和規格：
節面——當V帶受彎曲時，寬度不變的中性層
節寬——節面的厚度bp
相對高度——V帶高度h與節寬bp之比,約0.7
基準寬度——帶節面寬度（V帶在帶輪上張緊后，坐落帶輪基準半徑上的陽線寬度Ld
帶輪基準半徑——V帶輪上與所配V帶節寬bp相對應的帶輪半徑
帶傳動工作情況剖析
中心距a：規定張緊力時，三輪軸線之間的距離
帶長L：帶的基準寬度Ld
包角：帶與小，大帶輪接觸弧所對的圓心角
帶傳動的受力剖析
帶傳動仍未工作時，傳送帶中的初拉力為F0
帶傳動工作時，緊邊拉力為F1和松邊拉力F2
設帶的總寬度不變，依照線彈性假定：F1-F0=F0–F2
磨擦力
實質上，帶傳動的有效拉力是帶與帶輪之間(大帶輪或小帶輪間)磨擦力的總和。在最大靜磨擦力范圍內，兩者是相等的，同時F也是帶傳動所傳動的圓周力。
帶傳動的功率為：P=Fv/1000
式中：P為傳遞功率，單位為KW
F為有效圓周力，單位為N
V為帶的速率，單位為m/s
以主，從動輪上的帶為研究對象，有F=F1-F2
歐拉公式：
當傳動帶和帶輪表面間正式抱死，磨擦力達到最大值，即有效圓周力達到最大，此時，松邊和緊邊拉力之間的關系，可用歐拉公式表示：
F_1=F_2*e^fa
式中摩擦力與拉力有關嗎，a為包角，帶與小帶輪的接觸弧所對的圓心角
f帶與帶輪接觸面間的磨擦系數
將F1-F0=F0-F2和F=F1-F2代入上式，整理后可得帶傳動的最大有效圓周力（臨界值）：
初拉力F0：F與F0成反比，減小F0，帶與帶輪之間正壓力減小（F0=fQ），傳動時磨擦力越大，F(xiàn)越大。但F0過會議激化銹蝕，使得帶過快松馳，減短壽命。
磨擦系數f：f越大，磨擦力越大，F(xiàn)越大
包角a：F隨包角的減小而減小，所以包角減小，帶的傳動能力提升
例：平帶傳動，P=15kw，a=170°，f=0.3，v=15m/s，求(1)Fe(2)F1和F2(3)所需的F0
有效圓周力：Fe=1000P/v=1000N
F1-F2=Fe=1000
a=170/1803.1415=2.97rad
F1=F2e**（a*f）
F1=1694NF2=694N
F0=(1694+694)/2=1194N
帶傳動的撓度剖析
拉撓度：緊邊拉撓度，松邊拉撓度
離心拉撓度：帶圓周運動時，離心力在帶中形成的拉撓度
彎曲撓度:帶繞在帶輪上時形成的彎曲撓度
緊邊拉撓度：δ1=F1/A
松邊拉撓度：δ2=F2/A
彎曲撓度：
帶輪基準半徑越小，帶越厚，帶的彎曲撓度越大，普通V帶傳動，為避免過大的彎曲撓度，每種機型v帶規定最小帶輪基準半徑ddmin
帶的彎曲撓度：δb=2Ey/dd
離心拉撓度：因?yàn)閹П旧淼馁|(zhì)量,帶繞開帶輪時隨著帶輪作圓周運動將形成離心力。離心力將使帶受拉,在截面形成離心拉撓度
離心拉撓度：
式中,σc為離心拉撓度,單位為MPa；v為帶速,單位為m/s；q為帶單位寬度上的質量,單位為kg/m。
三種撓度共同作用，使帶處在交變撓度條件下工作，故帶易發生疲勞破壞
帶工作時的撓度分布情況：
帶中最大撓度發生在緊邊剛繞上主動輪處(A點)，其值為
為保證帶具有足夠的疲勞硬度,應滿足：
σmax≤σ
帶傳動的運動剖析
傳動帶是彈性體，遭到拉力后會形成彈性伸長，伸長量隨拉力大小的變化而改變。帶由緊邊繞開主動輪步入松邊時，帶的拉力由F1減少為F2，其彈性伸長量也增大。
這說明帶在繞開帶輪的過程中，相對于輪面向后收縮，帶與帶輪輪面間出現局部相對滑動，造成帶的速率逐漸大于主動輪的圓周速率
當帶由松邊繞開從動輪步入緊邊時，拉力降低，帶漸漸被拉長，沿輪面形成往前的彈性滑動摩擦力與拉力有關嗎，使帶的速率漸漸小于從動輪的圓周速率。
帶的彈性滑動：因?yàn)閹У膹椥宰冃投纬傻膸c帶輪間的滑動稱為彈性滑動。因?yàn)閺椥曰瑒?dòng)造成的從動輪圓周速率的增加率稱為帶傳動的滑動系數。
上式帶傳動的傳動比：
注意：
通常帶傳動的滑動系數ε=0.01—0.02，因值很小，非精確估算時可以忽視不計。
彈性滑動和抱死的區別：
彈性滑動和抱死是兩個迥然不同的概念。抱死是指過載導致的全面滑動，是帶傳動的失效方式，是可以防止的。而彈性滑動是因?yàn)槔Σ顚?dǎo)致的，只要傳遞圓周力，就必然會發生彈性滑動，所以彈性滑動是不可以防止的。
V帶傳動的設計
帶傳動的失效方式和設計準則
抱死：當傳遞的圓周力F超過了帶與帶輪間磨擦力總和極限時，發生過載抱死，使傳動失效
疲勞破壞：傳送帶在變撓度的反復作用下，發生裂痕，脫層，松散，直到破裂
帶傳送設計準則：在不抱死的條件下，具有一定的疲勞硬度和壽命
帶輪設計實例
設計一鼓風機用普通V帶傳動。已知電動機額定功率P=10kW、轉速n1=1450r/min，從動軸怠速n2=400r/min，中心距約為，每天工作24h
1.確定估算功率
Pca=PKA
KA查表
KA=1.3Pc=KAP=1.3*10=13kw
2.選帶型（按照設計功率和小帶輪的怠速）初步
普通V帶的機型
選用B型普通帶dd1=125-140mm
3.帶輪半徑dd1，dd2
dd1=125-140mm
國家規定帶輪的最小基準半徑和帶輪的基準半徑系列。
V帶輪的最小基準半徑
dd1=140mm>125mm
dd2=n1/n2dd1=1450/=507.5mm
dd2=500mm
實際傳動比i=dd2/dd1=500/140=3.57
n2=n1/i=1450/3.57=406r/min
從帶輪的怠速偏差率為（406-400）/400=1.5%
4.校核帶速v
V=3.1415/=10.63m/s
帶速在5-25m/s范圍內
5.確定中心距a及帶長Lp
按照機器結構要求，初定中心距a=
0.7(dd1+dd2)≤a0≤2(dd1+dd2)
基準寬度估算：由帶傳動的幾何關系可得帶的估算公式：
帶長L0為4026.9mm
L0——帶的基準寬度估算值，查表8.4選取Ld=
由于軸寬度可調整，則實際中心距a為：
a=a0+(Ld-L0)/2=
中心距a的變動范圍：
amin=a-0.=
amax=a+0.03Ld=、
6.校核小帶輪包角
a1=180–(dd2-dd1)/a*57.3=166.13°
通常要求小帶輪的包角不大于：90-120°
7.確定V帶的根數z
普通V帶，按照帶型，dd1及n1由表選定
單根V帶的額定功率P0，按照dd1=140mm，n1=1450r/min，查表得：
P0=2.82kw
i=3.57，n=1450r/min，查的?P0=0.46kw
寬度修正系數KL,包角系數Ka，均須要查表：
查得寬度修正系數KL=1.13mm，包角系數Ka=0.97mm
Z=3.62取整得z=4根
8.確定初拉力F0及帶車鉤上的壓力FQ
q——V帶單位寬度質量，kg/m，查表
帶的根數應取整數。為使各根帶受力均勻，帶的根數不能太多，通常2-5根為宜，最多不少于8-10根。否則應加強帶輪基準半徑或選擇較小型號的帶，重新設計。
作用在軸上的壓力
9．帶輪的結構設計
10.設計結果
選用4根B--89V帶，中心矩a＝，帶輪半徑dd1=140mm，dd2=500mm，軸上壓力FQ＝2.6704N
**
V帶傳動的張緊，安裝和維護
**
帶傳動的張緊
帶傳動工作一段時間后才會因?yàn)樗苄宰冃投神Y，使初拉力降低，傳動能力增長，這時必須重新張緊。常用的張緊形式可分為調整中心距方法和張緊輪形式。
調整中心距的方法
定期張緊
采用定期改變中心距的方式來調節帶的張緊力，使帶重新張緊。常見的有滑道式和擺架式兩種結構。
滑道式
手動張緊
將裝有帶輪的電動機安裝在浮動的擺架上，借助電動機的自重，使帶輪繞固定軸擺動，以手動保持張緊力
張緊輪的形式
當中心距不能調節時，可采用張緊輪張緊。張緊輪通常置于松邊的外側，使帶只受雙向彎曲，同時張緊輪還應盡量緊靠大輪，以免過于影響帶在小輪上的包角。張緊輪的輪槽規格與帶輪的相同，且半徑大于小帶輪的半徑。
帶傳動的安裝和維護：
帶傳動的安裝
安裝帶輪時，兩帶輪軸線應互相平行，其V型槽對稱平面應重合
V帶的安裝
一般應通過調整各輪中心距的方式來裝帶和張緊。切勿硬將傳動帶從帶輪上撥下或扳上，禁止用鐵锨等工具將帶強行撬入或撬出，以免對帶引起何必要的毀壞
同組使用的V帶機型應相同，寬度相等，以免帶受力不均；不同廠家生產的V帶、新舊V帶不能同時使用。
安裝V帶時，按規定的初拉力張緊。對于中等中心距的帶傳動，可憑經驗安裝，帶的張緊程度以大手指能將帶按下15mm為宜。新帶使用前,應預先拉緊一段時間后再使用。
帶傳動的維護
帶傳動裝置外邊要采用安全防護罩，避免油，酸，堿
嚴禁給帶輪上加潤滑劑，應及時清理帶輪槽及帶上的污垢
定期對帶檢測有無松馳，一根破裂，松馳因全部更換新帶
氣溫不超過60℃
帶傳動久置后使用，應將傳送帶放松

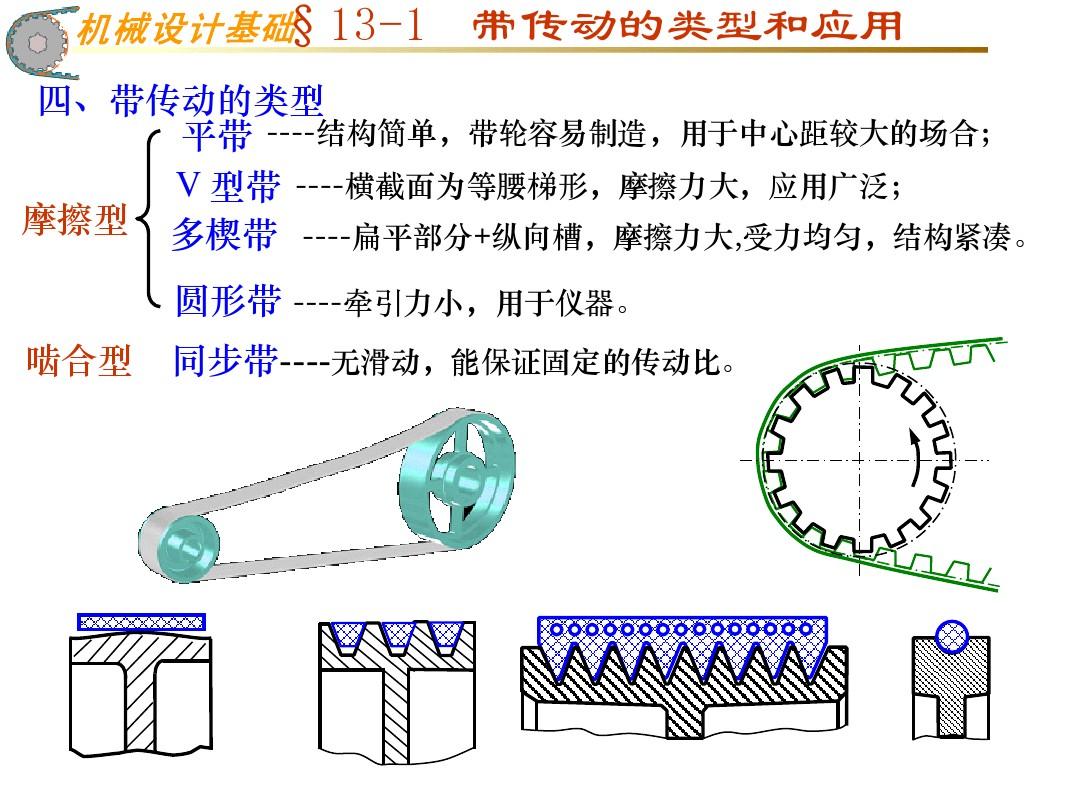

V帶的結構和標準
結構：標準V帶，橫截面
強力層的結構方式有簾布結構（制造便捷，伸長率硬度高）和淺線繩構（滋潤性好，抗彎硬度高，適用帶輪半徑小，怠速較高場合）
帶輪的材料
帶輪的材料主要是采用鑄鐵，鋼，鋁合金或工程塑膠等，灰鑄鐵應用最廣.常用的材料鋼號為HT150（v
