【知識回顧】
人們使用機械的目的就是要做人們須要做的功,這部份功在數學學中稱作有用功。
在現實生活中,人們為了達到工作目的常常還得做并非須要但不得不做的功,這部份功稱作額外功。
比如:
?實驗中用滑車架提高鉤碼,拉力對鉤碼做有用功,對動滑輪做額外功。
實驗滑車架
?生產中塔機吊建筑材料,動力對建筑材料做有用功,對動滑輪做額外功。
塔機滑車架
有用功和額外功都是有動力來完成,為此,動力做的功稱作總功或有用功跟額外功之和稱作總功。
在數學學中,把有用功跟總功的比值稱作機械效率。
因為有用功總比總功小,因而機械效率總大于1.
【舉手提問】
1.怎么檢測滑車架機械效率?
2.影響滑車架機械效率的誘因有什么?
3.增強機械效率有什么方式?
4.滑車架有什么應用?
【新課學習】
一、測量滑車架的機械效率
因為有用功跟總功的比值稱作機械效率,為此,要測滑車架機械效率,就得曉得有用功和總功的大小。
按照功的概念,有用功W有機械效率總功計算公式,須要測出阻力G和在阻力方向聯通的距離h機械效率總功計算公式,用W有=Gh算出.
總功W總,須要測出拉力F和在拉力方向聯通的距離s,用W總=Fs算出.
測滑車架機械效率實驗裝置安裝圖:

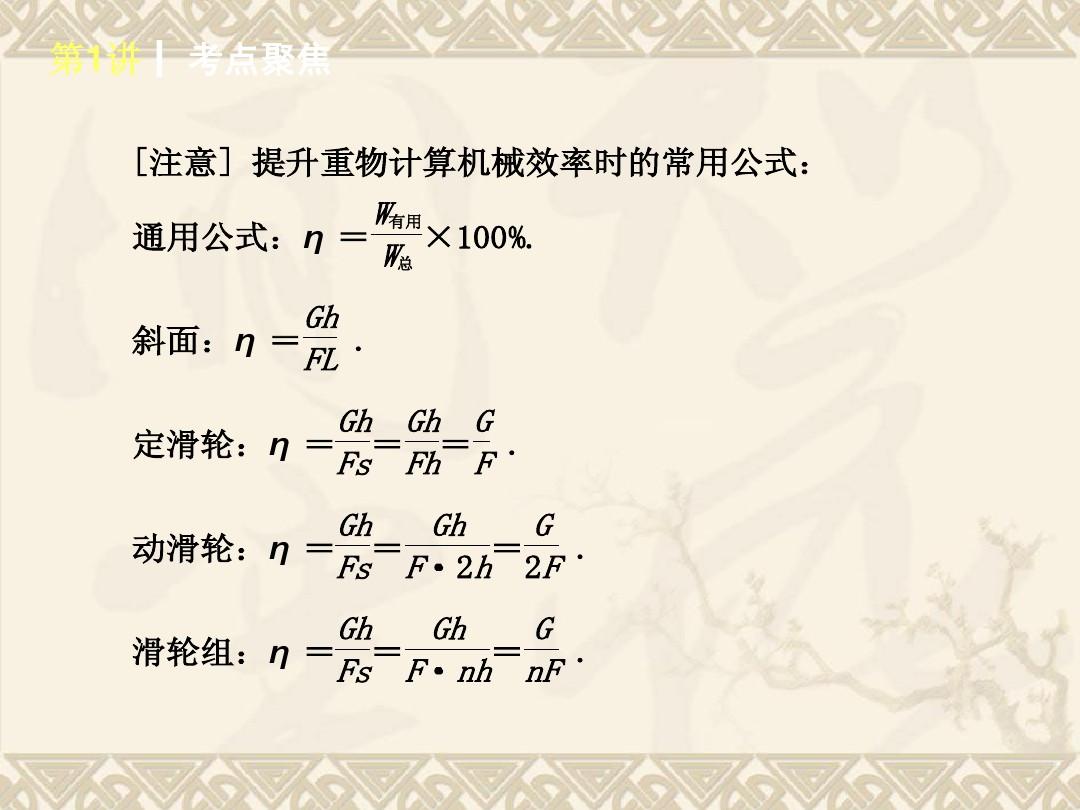

依據機械效率公式(實驗原理):
即可算出滑車架的機械效率。
[觀察與實驗]
實驗視頻
檢測滑車架的機械效率
(選擇音量橫屏看)
[實驗反省]
1.實驗時平緩勻速帶動彈簧測力計讀出拉力大小,用刻度尺測出鉤碼上升的高度和彈簧測力計聯通的距離。
2.滑車架機械效率的實驗表達式為:
3.剖析實驗數據,我們會發覺:
在所用滑車架一定時,提高的物體越重,機械效率越高。
二、影響滑車架機械效率的誘因
1.主要誘因是克服動滑輪重做額外功.
2.其它誘因是滑輪跟繩子、輪與軸之間磨擦以及繩重做額外功.
3.在水平方向使用滑車架時,因動滑輪受重力方向豎直向上,在重力方向沒有做功,因而影響滑車架機械效率主要誘因是磨擦。
如右圖所示:
三、提高機械效率的方式
現代社會是講效率的社會,人們總希望以盡可能少的消耗,取得盡可能多的效益。在日常生活和工農業生產中,提升機械效率、更充分地發揮機械設備的作用有著重要的經濟意義。
增強機械效率的主要辦法是從影響機械效率的誘因出發,改進機械的結構,使其更合理、更輕巧,常常保養,定時潤滑,使機械處于良好的運轉狀態。
比如:
提升滑車架機械效率的方式:
①同一滑車架,減小提高物體的重力多做有用功,是提升滑車架機械效率的主要方式.
②減小動滑輪自身的重力.
③使轉動軸保持良好潤滑。
四.滑車架用途廣泛
?在生產中,小型機械設備,諸如:大鏟車、塔吊、龍門吊、高鐵電力網補償器等都要使用滑車架。
起重機
塔機
龍門吊
鐵路電力網補償器
?在生活中,比如扶梯、手搖晾衣架等也要用到滑車架。
扶梯及滑車架
手搖晾衣架及滑車架
【中考真題同步訓練】
1.(2019長沙)(8分)
某化學興趣小組在檢測滑車架的機械效率,實驗過程如下:
①用彈簧測力計檢測沙和袋所受總重力G并填入表格.
②按圖安裝滑車架,分別記下沙包和繩端的位置.
③勻速帶動彈簧測力計,使沙包下降,讀出拉力F的值,用刻度尺測出沙包上升的高度h和繩端聯通的距離s,將這三個量填入表格.
④算出有用功W有,總功W總,機械效率η.
⑤改變沙包中石子的重量,重復前面的實驗.
請按照實驗過程和實驗記錄,思索并回答:
(1)在第一次實驗中,馬大哈的小冬朋友忘掉在表格中填寫繩端聯通的距離s,你覺得s應當為m.
(2)依據表中數據,可估算得出第二次實驗的機械效率為.
(3)依據表中數據,剖析得出所用動滑輪的重為N.(繩重和磨擦忽視不計).
(4)剖析三次實驗中的數據,可以發覺用同一個滑車架提高重物,物重越大,滑車架的機械效率(選填“越大”“越小”或“不變”).
2.(2018泰安)
檢測滑車架的機械效率:
步驟:
如圖為檢測某滑車架機械效率的實驗裝置.
裝置圖:
①實驗時沿豎直方向勻速平緩帶動彈簧測力計.
②分析表中數據可知:實驗2是用圖做的實驗.
③實驗序號3中的機械效率η=.
表格:
推論:
通過比較(填實驗序號)兩次實驗數據得出推論:同一滑車架提高重物時,物重越大,滑車架的機械效率越高.
通過比較2、3兩次實驗數據可得出推論:不同滑車架提高相同重物時,動滑輪越重,滑車架的機械效率.
問題討論:
實驗過程中邊帶動邊讀數,彈簧測力計示數不穩定,有同事覺得應靜止時讀數你覺得他的看法(選填“正確”或“不正確”),由于他沒有考慮到對滑車架機械效率的影響.
3.(2019尚志)(5分)
如圖是智慧小組“測滑車架的機械效率”的實驗裝置.測得的實驗數據如下表.
(1)實驗過程中,應豎直向下帶動彈簧測力計.
(2)第三次實驗中滑車架的機械效率是.
(3)剖析表中實驗數據可知,同一滑車架,物重,滑車架的機械效
率越高.
(4)若在第三次實驗中,物體上升的速率為0.1m/s,則拉力F的功率為W.
(5)創新小組也借助重為1N、2N、4N的物體進行了三次實驗,每次測得的機械效率均小于智慧小組的檢測值,則創新小組檢測值偏大的誘因可能是(填字母)
A.測拉力時,彈簧測力計未調零,表針指在零刻度線下方
B.彈簧測力計每次帶動物體時均加速上升
C.所使用的動滑輪的重力大于智慧小組
4.(2020長沙)(7分)
檢測如圖所示滑車架的機械效率,部份實驗數據如下表.
(1)實驗過程中,應平緩帶動彈簧測力計,使鉤碼豎直向下做運動.
第1次實驗時,彈簧測力計示數如圖所示,為N.
(2)第2次實驗時所做的有用功為J.滑車架的機械效率是.
(3)剖析1、2、3次實驗的數據可知,使用同一滑車架提高重物時,重物重力
越(選填¨大”或“小”),滑車架的機械效率越高;
剖析3、4次實驗的數據可知,滑車架的機械效率與鉤碼上升的高度(選填“有關”或“無關”).
(4)結合生產生活實際,用滑車架提高重物時,下述選項中也可提升機械效率的是.
A.減小繩重B.減少動滑輪重C.推動物體提高的速率
5.(2020廣州)(6分)
某實驗小組用右圖的實驗裝置檢測滑車架的機械效率,部份實驗數據如下表所示.
(1)實驗中應盡量豎直向下帶動彈簧測力計;
(2)第一次實驗中測得滑車架的機械效率為%(結果保留整數);
(3)剖析以上數據可知,使用同一個滑車架提高重物時,被提高物體的重力越,滑車架的機械效率越高.
6.(2020重慶)
將一個定滑輪和掛有一個重6N鉤碼的動滑輪分別組裝成如圖甲和乙所示的兩種滑車架.
在圖甲滑車架,用大小為3.6N的豎直向上的拉力F1把鉤碼勻速提高了0.3m;
在圖乙滑車架,用豎直向下的拉力F2把鉤碼勻速提高了0.6m.
不計磨擦和繩重.設圖甲滑車架的機械效率為η甲,圖乙滑車架的機械效率為η乙,則()
A.η甲>η乙B.η甲
