要點一、光的折射
1、折射現象：
（1）定義：光從一種介質斜射入另一種介質時，傳播方向發生偏折的現象稱作光的折射。
（2）基本概念：
①入射光線：照射到兩種介質分界面的光線AO
②折射光線：光步入另一種介質被折射后的光線OB
③法線：過入射點且垂直于分界面的直線NN'
④入射角：入射光線與法線的傾角α
⑤折射角：折射光線與法線的傾角β
2、折射的特性：當光從一種介質斜射入另一種介質時，折射光線、入射光線和法線在同一平面內；折射光線和入射光線分別坐落法線一側；入射角減小（或減少）時凸透鏡和凹透鏡的區別，折射角也急劇減小（或減少）。光垂直于介質表面的入射時，折射角等于零。
要點演繹：
1、光的折射現象：
（1）牙簽“彎折”（2）池水變淺（3）海市蜃樓。
2、光在從一種介質斜射入另一種介質時，不僅發生折射以外，在兩種介質的交界面還發生了反射。
3、當光從空氣斜射入水（或玻璃）中時，折射光線偏向法線方向，即折射角大于入射角；當光從水（或玻璃）斜射入空氣時，折射光線偏離法線方向，即折射角小于入射角；
4、在折射現象中，折射角隨著入射角的減小而減小。
要點二、凸透鏡和凹透鏡

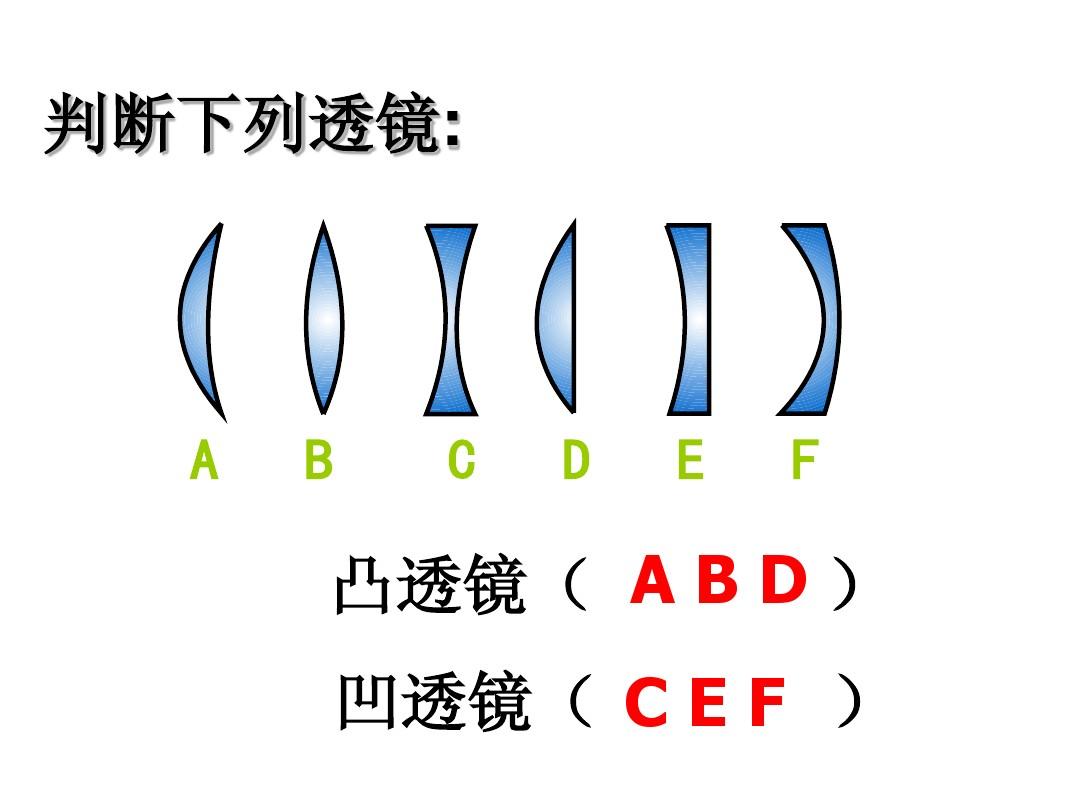

1、透鏡：中間厚邊沿薄的透鏡叫凸透鏡；中間薄，邊沿厚的透鏡叫凹透鏡
2、主光軸：通過兩個球面球心的直線。
3、光心（O）：主光軸上的一個特殊點，通過這個點的光傳播方向不改變。
4、焦點（F）：凸透鏡能使平行于主光軸的光線會聚于一點。這個點叫焦點。平行光經過凹透鏡會發散，發散光線的反向延長線會聚在主光軸上一點，這點叫凹透鏡的虛焦點。
5、焦距：焦點到凸透鏡光心的距離。
6、對光線的作用：凸透鏡對光線有會聚作用，也叫會聚透鏡；凹透鏡對光線有發散作用，也叫發散透鏡。
要點演繹：
1、凸透鏡有兩個焦點，凹透鏡有兩個虛焦點；
2、放在凸透鏡焦點上的光源發出的發散光束，經過凸透鏡折射以后弄成平行光束，幻燈機、投影儀、舞臺上的追光燈等儀器就是借助了這一原理；
3、凹透鏡的虛焦點，“虛”表示該點并不是實際光線的交點，而是逆著凹透鏡折射光線的方向看去。
4、會聚和發散的奧秘：光經過三棱鏡后向較厚的一端偏折（圖甲）。把三棱鏡按兩種形式組合在一起（圖甲、圖乙），平行光通過它們后，出射光線出現會聚和發散兩種不同的情況。
要點三、凸透鏡成像規律及應用
1、凸透鏡成像規律：
物的位置
像的位置
像的性質
應用舉例
凸透鏡
u=∞（平行光）
v=f
像與物異側
成一點
測定焦距
u＞2f
2f＞v＞f
縮小、倒立、實像
拍照機，耳朵
u=2f
v=2f
等大、倒立、實像
2f＞u＞f
v＞2f
放大、倒立、實像
幻燈，影片機
u=f
v=∞
同側
不成像
頭燈的透鏡
u＜f
v＞f
放大、正立、虛像
放大鏡
凹透鏡
物在鏡前任意處
v＜U
同側
縮小、正立、虛像
2、口訣記憶：
總結凸透鏡成像規律，可簡略歸納成“一焦分虛實，二焦分大小；成虛像時，物近像遠像變大；成實像時，物近像近，像變小。”
（1）“一焦分虛實”：物體在一倍焦距以內成實像，一倍焦距以外成虛像。（2）“二焦分大小”：物距大于二倍焦距，成放大的像，（焦點除外）；物距小于二倍焦距成縮小的像。
（3）“成虛像時，物近像遠像變大”：成虛像時，物體緊靠透鏡，像遠離透鏡，像逐步變大。
（4）“成實像時，物近像近，像變小”：成實像時，物體緊靠透鏡，像也緊靠透鏡，像逐步變小。
3、凸透鏡成像應用：
（1）拍照機：鏡頭相當于凸透鏡，來自物體的光經過照像機鏡頭后會聚在膠卷上，成倒立、縮小的虛像。
（2）投影儀：鏡頭相當于凸透鏡，來自投影片的光通過凸透鏡后成像，再經過平面鏡改變光的傳播方向，使屏幕上成倒立、放大的虛像。
（3）放大鏡：成正立、放大的實像。
要點闡釋：
虛像和實像的區別：
（1）成像原理不同：物體發出的光線經光學元件會聚而成的像為虛像，經光學元件后光線發散，反向延長相交產生的像叫實像。
（2）成像性質上的區別：虛像倒立的，實像是正立的。
（3）接收方式上的區別：虛像既能被耳朵聽到，又能被光屏接收到，實像只能被耳朵聽到，不能被光屏收到。
要點四、凸透鏡成像畫圖
1、凸透鏡的三條特殊光線：
（1）通過光心的光線經凸透鏡后傳播方向不變?nèi)鐖D甲；
（2）通過凸透鏡焦點的光線經凸透鏡折射后平行于主光軸如圖乙；
（3）跟主光軸平行的光線經凸透鏡折射后過焦點如圖丙。

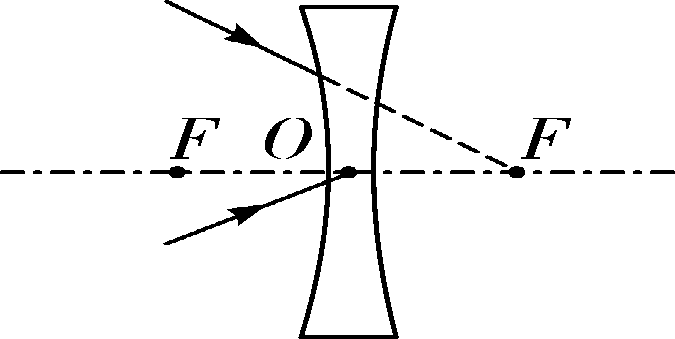

2.凹透鏡的三條特殊光線:
（1）通過光心的光線經凹透鏡后傳播方向不變?nèi)鐖D甲；
（2）射向凹透鏡的光線假如其延長線通過虛焦點，則經凹透鏡折射后平行于主光軸如圖乙；
（3）跟主光軸平行的光線經凹透鏡折射后，折射光線的反向延長線過焦點如圖丙。
要點五、視力的矯治
1、近視眼：只能認清近處的物體凸透鏡和凹透鏡的區別，看不清遠處的物體。
2、成因：鞏膜的彎曲度經調節后，物體的像仍落在黃斑的前方。
3、矯正：配戴合適的凹透鏡
4、遠視眼：只能認清楚遠處的物體、看不清近處的物體。
5、成因：鞏膜的彎曲度經調節后，物體的像仍落在黃斑的前面。
6、矯正：配戴合適的凸透鏡
要點展現：
1、近視眼是由于鼻子調節能力減緩或是眼珠前后過長導致的，遠視眼應選用適當度數的斜視鏡框進行矯治，遠視墨鏡是由凹透鏡制成的。
2、矯正近視眼，提高對光的折射作用。可佩戴用凸透鏡制成的近視墨鏡，使入射的光線經凸透鏡折射后步入雙眼，會聚點能夠移到黃斑上，如圖所示。
要點六、望遠鏡
1、作用：能使遠處的物體在近處成像。
2、伽利略望遠：由一個凹透鏡（物鏡）和一個凸透鏡（目鏡）組成。
3、開普勒望遠鏡：
（1）構造：由兩個凸透鏡組成，緊靠被觀察物體的叫目鏡，焦距較長；緊靠耳朵的叫物鏡，焦距較短。
（2）成像原理：因?yàn)閺奶祗w上各掃射到目鏡上的光可以看作是平行光，經目鏡折射后，在目鏡焦點外很近的地方，得到天體的倒立縮小的虛像。物鏡的前焦點和目鏡的后焦點重合在—起，所以天體通過目鏡所成的虛像，坐落物鏡的一倍焦距以內。這個倒立的縮小的虛像對物鏡來說是物體，它經物鏡所成的像是放大的實像。
4、反射式望遠鏡：
（1）構造：目鏡是凹面鏡，物鏡是凸透鏡組成，
（2）成像原理：目鏡的焦點上面放置了一個與主鏡成45度角的反射鏡，使經目鏡反射后的會聚光經反射鏡以90度角反射出鏡筒后抵達物鏡。
要點展現：
1、能認清楚物體“視角”非常重要。遠處的物體對我們嘴巴的視角較小，所以遠處的物體看不清楚。望遠鏡的作用是把遠處的物體拉近，減小視角這樣才能認清楚遠處的物體了。
2、望遠鏡的目鏡的半徑越大，來自遠處的物體的光射到目鏡上的就越多，經目鏡會聚后所成的像就越亮。這對于觀察天空中的暗星十分重要。
要點七、顯微鏡
1、目鏡和目鏡：物鏡和目鏡都相當于凸透鏡，緊靠物體的叫目鏡，焦距較短；緊靠耳朵的叫物鏡，焦距較長，兩鏡間的距離是可以調節的。
2、成像原理：來自被觀察物體的光經目鏡后，在物鏡的焦點以內成倒立、放大的虛像，這一虛像又經物鏡成正立、放大的實像。如圖所示：
要點展現：
對于顯微鏡，要理解它的結構由目鏡和物鏡組成，它兩次成像，一次成虛像一次成實像，放大倍數等于兩次放大倍數之積。
