知識梳理

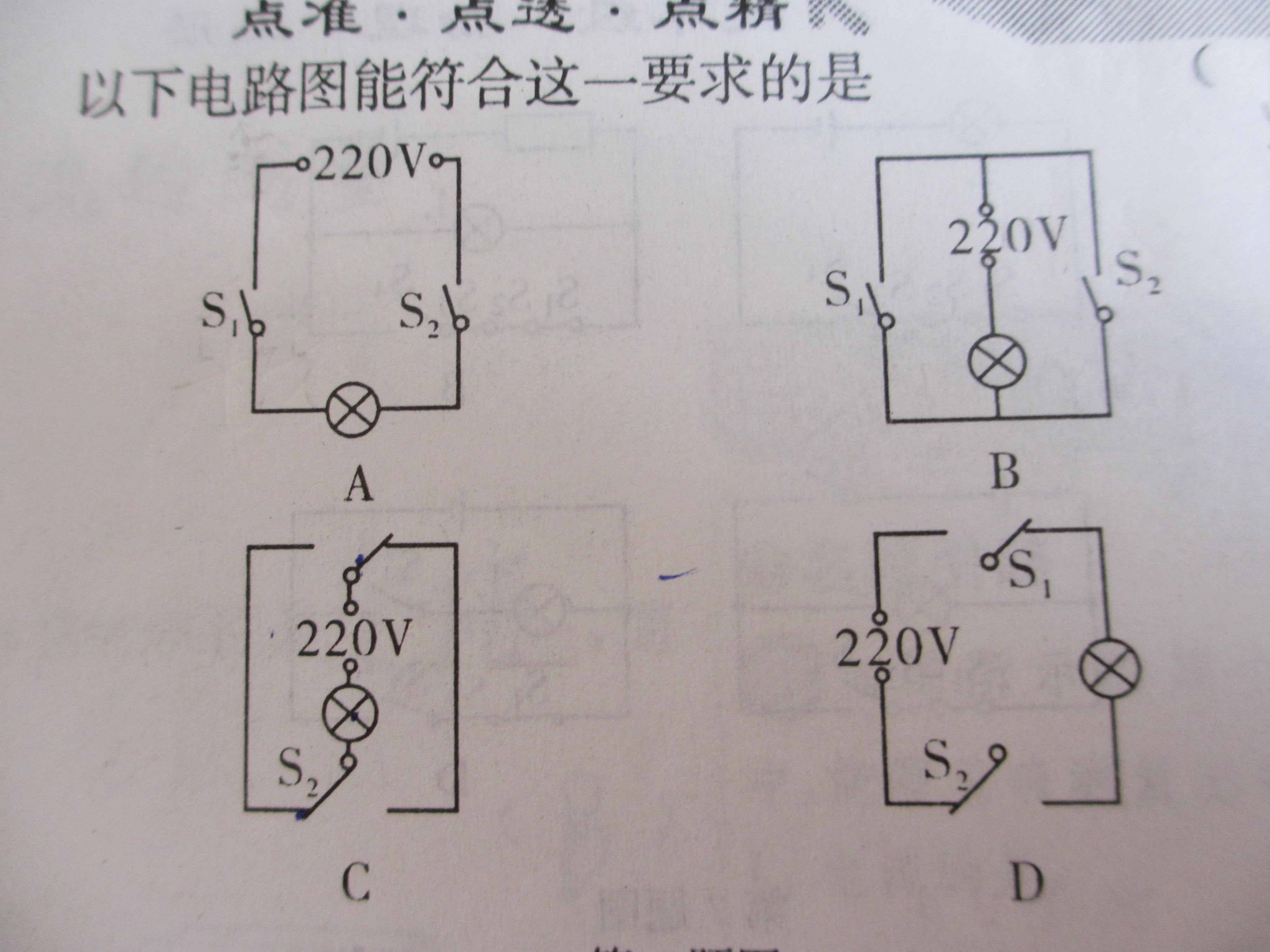

重點突破
1.數學課上，老師給朋友們出示了一個有蓋的鐵盒，蓋子上可看見兩只燈泡和一只開關（導線的聯接情況隱藏在盒內），如圖所示．
（1）當老師閉合開關時，兩只小燈泡都亮了；斷掉開關，兩燈泡又同時熄滅．
①請你判定：在這個鐵盒內，不僅導線，一定還有另外一個電路器件，它是．
②根據上述現象，你（選填“能”或“不能”）判定這兩只小燈泡是串聯的．
（2）經過檢驗，這兩只燈泡確實是串聯的，但在老師閉合開關的時侯，悉心的小華觀察到燈L1比L2亮些．她覺得這是由于L1比L2更緊靠電源負極的緣故．
①你覺得小華的判定是（選填“正確的”或“錯誤的”）；
②在不降低其他器材的條件下，能否認小華的判定是否正確的做法是．
（3）寢室里一個開關同時控制三個燈的亮與滅，三個燈的聯接方法是．
【解答】（1）電源不能（2）錯誤調換燈泡位置，比較色溫并聯
2.車輛在轉向前，司機會撩動方向盤后面的橫桿，車輛同側的前后兩個轉向燈就會同時閃耀、同時熄滅，司機所撩動的這根橫桿就相當于電路中的；當某一個燈壞了不亮?xí)r另一個還能發光，這兩個轉向燈在電路中的聯接形式為．
【考點】電路的組成．
【分析】串并聯電路的特性：串聯電路畫串聯和并聯電路圖，電壓只有一條通路，開關控制整個電路．并聯電路電壓有多條通路，各大道互不影響．
【解答】汽車同側的前后兩個轉向燈就會同時閃耀、同時熄滅，但轉向燈可以單獨工作，所以它們是并聯的．司機撩動的這根橫桿，轉向燈就會工作畫串聯和并聯電路圖，所以這根竿子起到了開關的作用．
故答案為：開關；并聯．
3.如圖所示是一把既能吹冷風，又能吹熱風的電吹風的簡化電路，圖中A是吹風機，B是電熱絲．將插座插入插頭，若只閉合開關Sl，電吹風吹出的是風；若將開關Sl、S2都閉合，電吹風吹出的是風．（熱/冷）
【考點】串聯電路和并聯電路的鑒別．
【分析】解決此題可以按照串并聯電路的特性，根據題意結合電路圖剖析是哪部份連入電路，有電壓經過的部份，能夠正常工作．
【解答】（1）若只閉合開關Sl，電動機與電源串聯，電壓只經過電動機，所以電吹風吹出的是寒風；
（2）若將開關Sl、S2都閉合，電動機和電熱絲與電源并聯，電壓分兩路分別經過電動機和電熱絲，則電吹風吹出的是熱風；
故答案為：冷，熱．
4.如圖所示電路，要使燈L1與L2串聯，則應當閉合開關；要使燈L1與L2并聯，則應當閉合開關．假若同時閉合開關，會引起電源漏電，是絕不容許的．
【考點】電路的三種狀態；電路的基本聯接形式．
【解答】要使燈L1和L2串聯，電壓從電源負極流出須要流經L1、L2之后經過S3回到電源正極，由圖可知應只閉合S3，斷掉S1、S2；
要使兩燈泡并聯，電壓從電源負極流出須要分別經過燈泡大道L1和大道S2、L2，之后再流S1回電源正極；因而應閉合開關S1、S2；
當閉合開關S2、S3時，電壓不經過用家電直接從電源的負極流回電源正極，進而產生電源漏電，故不能同時閉合開關S2、S3．
故答案為：S3；S1、S2；S2、S3．
5.按照如圖所示的實物連線圖，畫出對應的電路圖．（要求連線要橫平豎直，盡量使電路圖簡約美觀）
【解答】根據實物圖可知，從負極出發分兩條大道，一支路經開關S2、燈泡L2；另一支路經燈泡L1；之后兩路匯合共同經過開關S1回到電源正極；如右圖所示：
6.請依照圖甲電路圖，聯接好圖乙實物電路．
【分析】根據電路圖聯接實物圖時，可以按照電壓流向法進行聯接，先從電源的負極出發依次串聯電路器件最多的大道，再把并聯的部份串聯到相應的位置即可．
【解答】解：按照電壓流向法，先從負極出發依次串聯開關S2、燈泡L2回到正極，把開關S1和燈泡L1的聯后并聯在L2兩端，如右圖所示：
