化學磁場思維導圖
磁場是化學的重要學習內容，你曉得它的思維導圖如何畫的嗎?接出來學習啦小編為你整理了數學磁場思維導圖，一上去瞧瞧吧。
化學磁場思維導圖

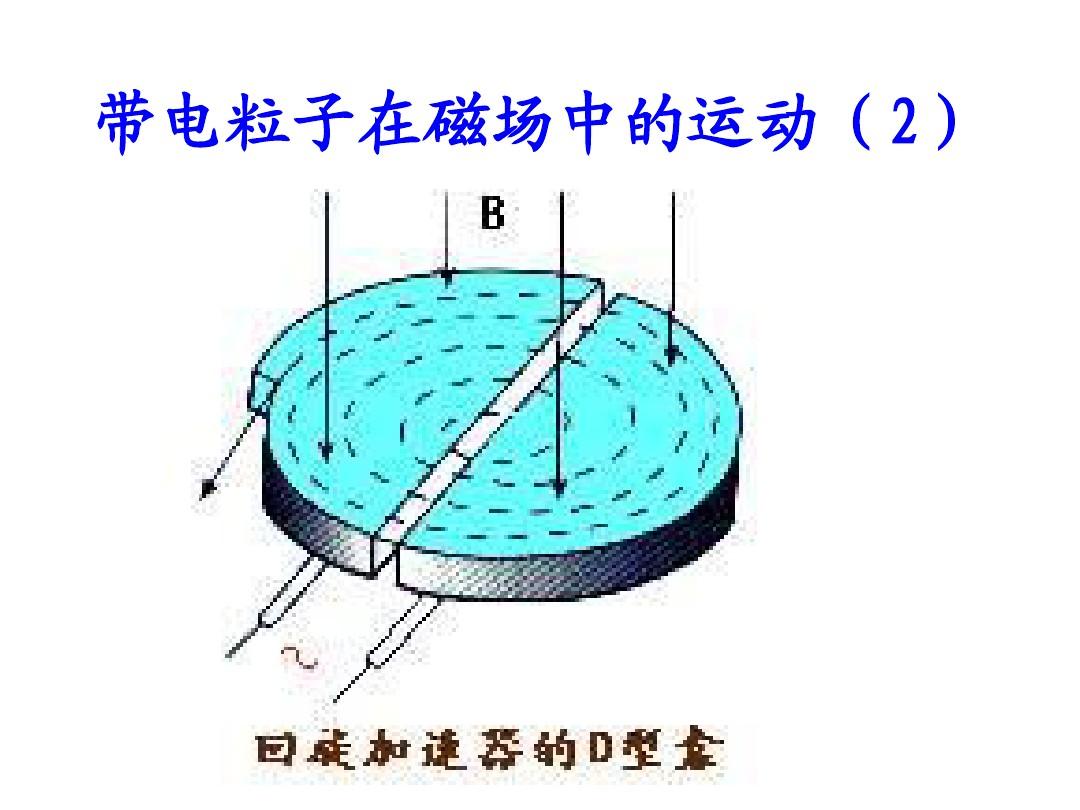

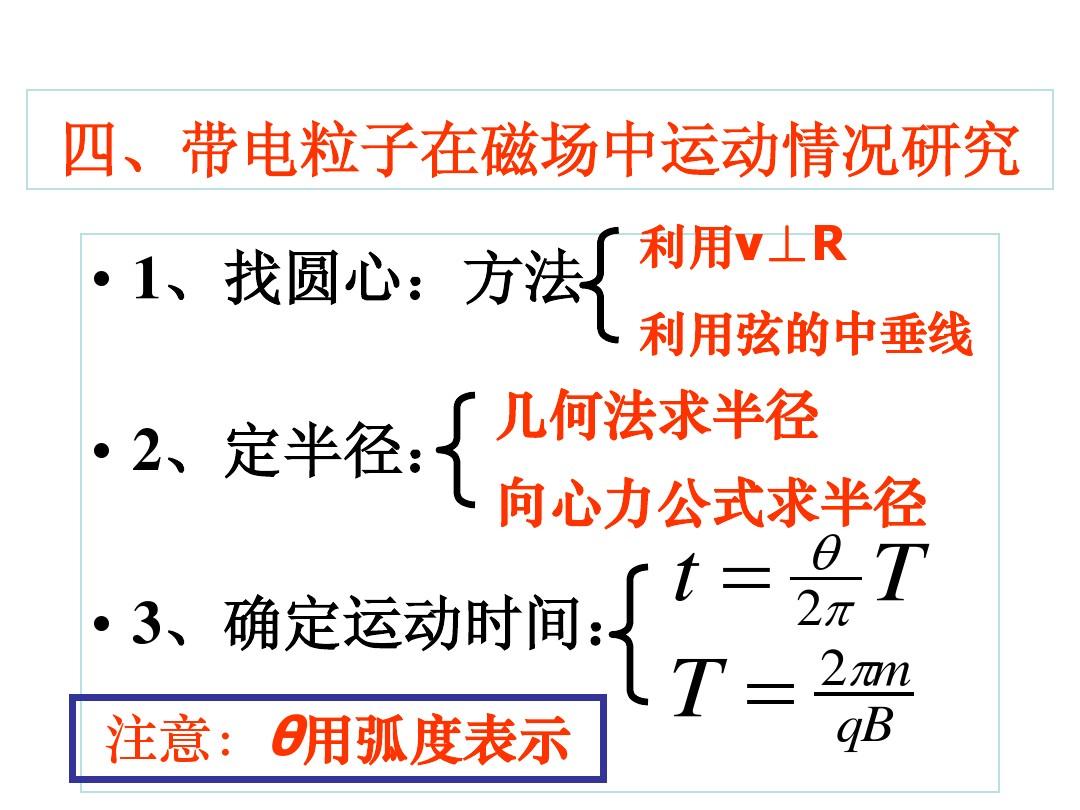

化學磁場知識要點
1、帶電體在復合場中運動的基本剖析:
這兒所講的復合場指電場、磁場和重力場并存,或其中某兩場并存,或分區域存在,帶電體連續運動時,通常須同時考慮電場力、洛侖茲力和重力的作用。
在不計粒子所受的重力的情況下，帶電粒子只受電場和洛侖茲力的作用，粒子所受的合外力就是這兩種力的合力，其運動加速度遵照牛頓第二定理。在互相垂直的勻強電場與勻強磁場構成的復合場中，倘若粒子所受的電場力與洛侖茲力平衡，粒子將做勻速直線運動;假如所受的電場力與洛侖茲力不平衡，粒子將做通常曲線運動，而不可能做勻速圓周運動，也不可能做與拋體運動類似的運動。在互相垂直的點電荷形成的平面電場與勻強磁場垂直的復合場中，帶電粒子有可能繞場電荷做勻速圓周運動。無論帶電粒子在復合場中怎樣運動，因?yàn)橹挥须妶?chǎng)力對帶電粒子做功，帶電粒子的電勢能與動能的總和是守恒的，用公式表示為
2、質量較大的帶電微粒在復合場中的運動
這兒我們只研究垂直射入磁場的帶電微粒在垂直磁場的平面內的運動，并分幾種情況進行討論。
(1)只受重力和洛侖茲力：此種情況下，要使微粒在垂直磁場的平面內運動，磁場方向必須是水平的。微粒所受的合外力就是重力與洛侖茲力的合力。在此合力作用下，微粒不可能再做勻速圓周運動，也不可能做與拋體運動類似的運動。在合外力不等于零的情況下微粒將做通常曲線運動，其運動加速度遵照牛頓第二定理;在合外力等于零的情況下，微粒將做勻速直線運動。
無論微粒在垂直勻強磁場的平面內怎么運動，因?yàn)槁鍋銎澚Σ蛔龉Γ挥兄亓ψ龉Γ蚨⒘５臋C(jī)械能守恒，即
(2)微粒受有重力、電場力和洛侖茲力：此種情況下。要使微粒在垂直磁場的平面內運動，勻強磁場若沿水平方向，則所加的勻強電場必須與磁場方向垂直。
在上述復合場中，帶電微粒受重力、電場力和洛侖茲力。這三種力的矢量和即是微粒所受的合外力，其運動加速度遵照牛頓第二定理。假如微粒所受的重力與電場力相抵消，微粒相當于只受洛侖茲力，微粒將以洛侖茲力為向心力，以射入時的速度做勻速圓周運動。若重力與電場力不相抵，微粒不可能再做勻速圓周運動，也不可能做與拋體運動類似的運動，而只能做通常曲線運動。假如微粒所受的合外力為零，即所受的三種力平衡，微粒將做勻速直線運動。
無論微粒在復合場中怎樣運動，洛侖茲力對微粒不做功。若只有重力對微粒做功，則微粒的機械能守恒;若只有電場力對微粒做功，則微粒的電勢能和動能的總和守恒;若重力和電場力都對微粒做功，則微粒的電勢能與機械能的總和守恒物理磁場思維導圖，用公式表示為：
在上述復合場中，除重力外，假如微粒還受垂直磁場方向的其他機械力，微粒仍能順著與磁場垂直的平面運動。在這些情況下，應用動能定律及能的轉化和守恒定理來研究微粒的運動具有普遍的意義。只有當帶電微粒在垂直磁場的平面內做勻變速直線運動時，才會應用牛頓第二定理和運動學公式來研究微粒的運動，這是一種極特殊的情況。為了避免研究的失誤，我們非常提請注意的是：
(1)牛頓第二定律所闡述的合力形成加速度的觀點仍是我們估算微粒加速度的根據。這兒所說的合力是微粒所受的機械力、電場力和洛侖茲力的矢量和。尤其注意估算合力時不要排除洛侖茲力。
(2)因?yàn)槁鍋銎澚τ啦蛔龉?strong>物理磁場思維導圖，在應用動能定律時，合外力對微粒所做的功(或外力對微粒做的總功)，只包括機械力的功和電場力的功。
(3)在應用能的轉換和守恒定理時，剖析參與轉化的能量方式時，除了要考慮機械能和內能，還要考慮電勢能。此種情況下，弄清能量的轉化過程是正確運用能的轉化和守恒定理的關鍵。
3、解決與熱學知識相聯系的帶電體綜合問題的基本思路:
正確的受力剖析是前提:除重力、彈力外,要非常注意對電場力和磁場力的剖析。正確剖析物體的運動狀態是解決問題的關鍵:找出物體的速率、位置及其變化的特性,剖析運動過程,倘若出現臨界狀態,要剖析臨界狀態。恰當?shù)仂`活地運用動力學的三個基本方式解決問題是目的:牛頓運動定理是物體受力與運動狀態的瞬時對應關系,而運動學公式只適用于勻變速直線運動;用動量的觀點剖析,包括動量定律與動量守恒定理;用能量的觀點剖析,包括動能定律與能量守恒定理;針對不同問題靈活地選用三大方式,注意弄清各類規律的創立條件和適用范圍。
4、帶電粒子垂直射入E和B正交的疊加場--速率選擇器原理(如圖)
粒子受力特點--電場力F與洛侖茲力f方向相反
粒子勻速通過速率選擇器的條件--帶電粒子從小孔S1水平射入,勻速通過疊加場,并從小孔S2水平射出,從不同角度看有三種等效條件:從力的角度--電場力與洛侖茲力平衡,即qE=Bqv0;從速率角度--v0的大小等于E與B的比值,即;從功的角度--電場力對粒子不做功,即;
使粒子勻速通過選擇器的兩種途徑:
當v0一定時--調節E和B的大小;當E和B一定時--調節加速電流U的大小;按照勻速運動的條件和功能關系,有,所以,加速電流應為。
怎樣保證F和f的方向仍然相反--將v0、E、B二者中任意兩個量的方向同時改變,但不能同時改變?nèi)齻€(gè)或則其中任意一個的方向,否則將破壞速率選擇器的功能。
兩個重要的功能關系--當粒子步入速率選擇器時速率,粒子將因側移而不能通過選擇器。
