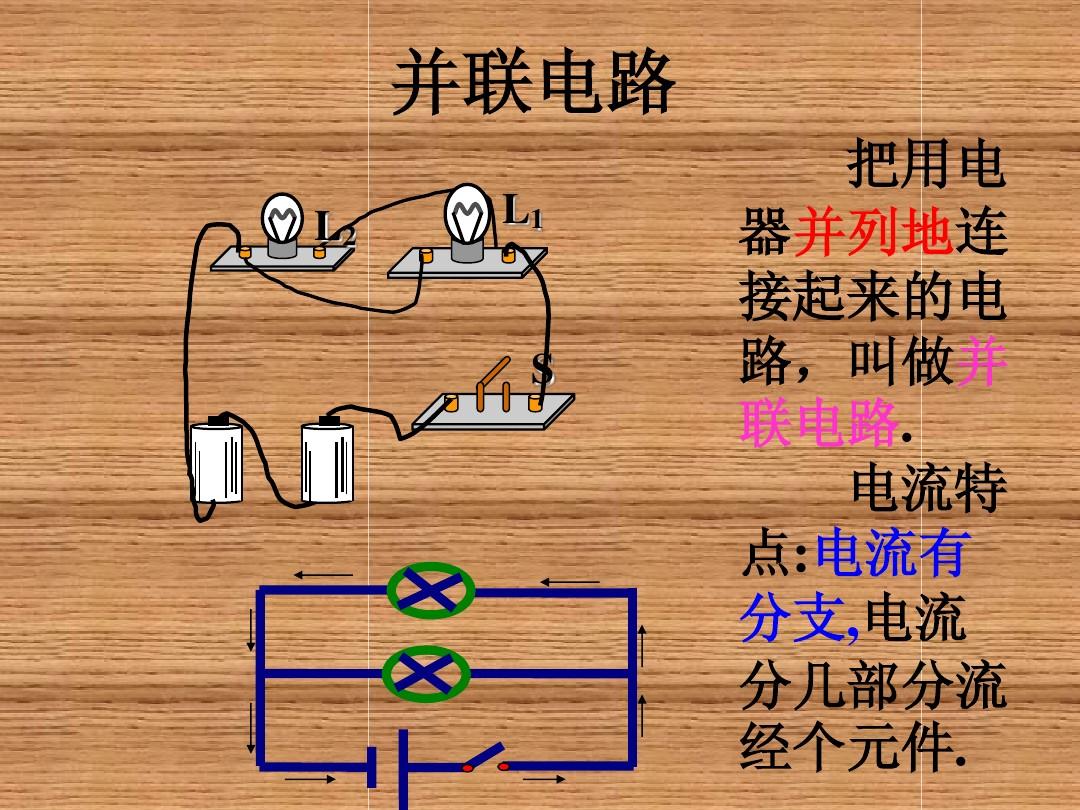

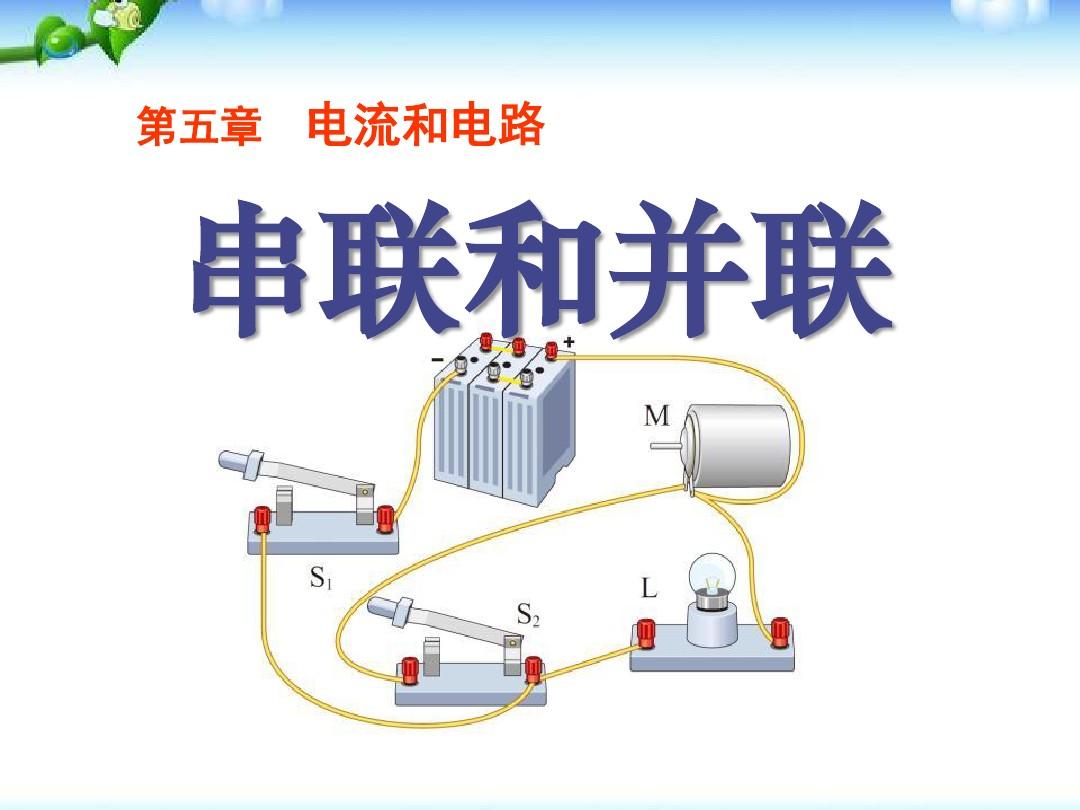

串聯電路和并聯電路例題串聯電路和并聯電路的判定方式:電壓剖析法電壓無分支是串聯電路；電壓有分支是并聯電路。假定法：假定斷掉其中一個用家電，其它用家電停止工作則是串聯電路；其它用家電仍能工作則是并聯電路?！纠?】馬路上的路燈，夜晚時同時開亮，天明時同時熄滅，請判定這種燈是串聯的還是并聯的？【分析】路燈是串聯還是并聯，不能單純地從同時亮同時滅的表面現象上判定，應從串聯和并聯電路的特性起來剖析。如果路燈是串聯的，這么路燈中某一盞燈的鎢絲假如斷了，其它路燈將全都不亮，這似乎是不可能的?！窘獯稹狂R路上的路燈應當是并聯的?！菊f明】馬路上路燈的控制開關安裝在支路上，便能控制所有的燈?！纠?】如圖1所示，當S1，S2斷掉時，能亮的燈是，它們是聯的。當S1，S2閉合時，能亮的燈是，它們是聯的。當S1閉合、S2斷掉時，能亮的燈是?！痉治觥慨?dāng)S1，S2斷掉時，電壓從負極流出經過L1再經過L3流回正極，因而L1，L3亮，是串聯的。當S1，S2閉合時，L1被漏電，電壓從負極流出經過S1后分為兩路，分別經過L2和L3再合為一路流回正極，因而L2，L3亮，是并聯的。
當S1閉合、S2斷掉時，L1被漏電，L2是開路，因而只有L3亮?！窘獯稹縇1，L3，串；L2，L3，并；L3?！菊f明】判斷什么燈能亮?xí)r，通?？词欠裼须妷和ㄟ^；判定聯接方法時，可依據串聯、并聯電路的特性判別?！纠?】S要控制L1和L2，S必在L1，L2的支路中，且L1，L2并聯。因而可以先把S與L1串聯后，再把L2與L1并聯，讓S在支路中?！窘獯稹咳鐖D3所示。【例4】如圖4所示的三個電路圖，哪是串聯電路？哪是并聯電路？【分析】判斷電路是串聯的還是并聯的，最好的辦法是從圖中電源的負極出發，用鋼筆輕輕地沿電壓的路徑“走”上一圈，回到電源的正極。在這一圈中，假如仍然沒有“分岔”，就是串聯電路；假如有“分岔”，即出現大道，各大道電壓匯合反又流回正極，這是并聯電路。為此，關鍵的一步是先找到電源，無論圖中的電源在何處，都要從電源的負極出發，“走”一圈，推論就下來了?！窘獯稹繄D4(1)為串聯電路，圖4(2)和(3)為并聯電路?！菊f明】判斷電路的串聯或并聯，切不可憑表面印象，“想當然”。倘若從表面上看，覺得圖4(1)是并聯電路；或把圖4(3)看成是串聯電路，那就錯了！因而，“電流法”是辨識電路和檢測電路聯接情況的重要手段，要認真把握。
【例5】根據圖5所示電路圖，聯接實物圖（見圖6）?！痉治雠c說明】首先要按照電路圖弄清楚各器件的聯接情況。由圖5可知，燈L1與燈L2并聯，S1控制L1，S2控制L2，開關S在支路上。并聯電路的分流點a，匯流點b。之后畫出聯接實物圖。畫聯接實物圖有兩種方式。第一種方式是先聯接好兩條環路，即L1與S1串聯，L2與S2串聯，之后將兩大道“頭頭相接”，標上字母a，“尾尾相接”，標上字母b。a與電源負極相聯接，b經過開關S與電源正極相聯接。第二種方式是沿著電壓方向，將電源與其中一個大道聯接成一個回路，諸如電壓從電源負極出發L1S1S回到電源正極。之后把另一支路聯接在a、b兩點間。如圖7。小貼士：讀書方法有人問我，同樣在學院時代，你是怎樣讀了這么多書籍呢？雖然這個問題，即使有些懊惱，不過我確實有些話要說：有一門學問叫“閱讀學”，簡單明了，如名子所說，就是教人如何讀書的——我也把我自己的一些讀書經驗加進去，都是些特別實用的東西，希望這篇文章對學院生們有益吧一．讀書速率：假如你讀書時耳朵是一個字一個字盯住看，那是其實讀不下去的，只要一小會你的讀書欲望就消失得無影無蹤。你讀書時的速率要快，一眼能看一句話，甚至一行字，乃至所謂的“一目十行”。
