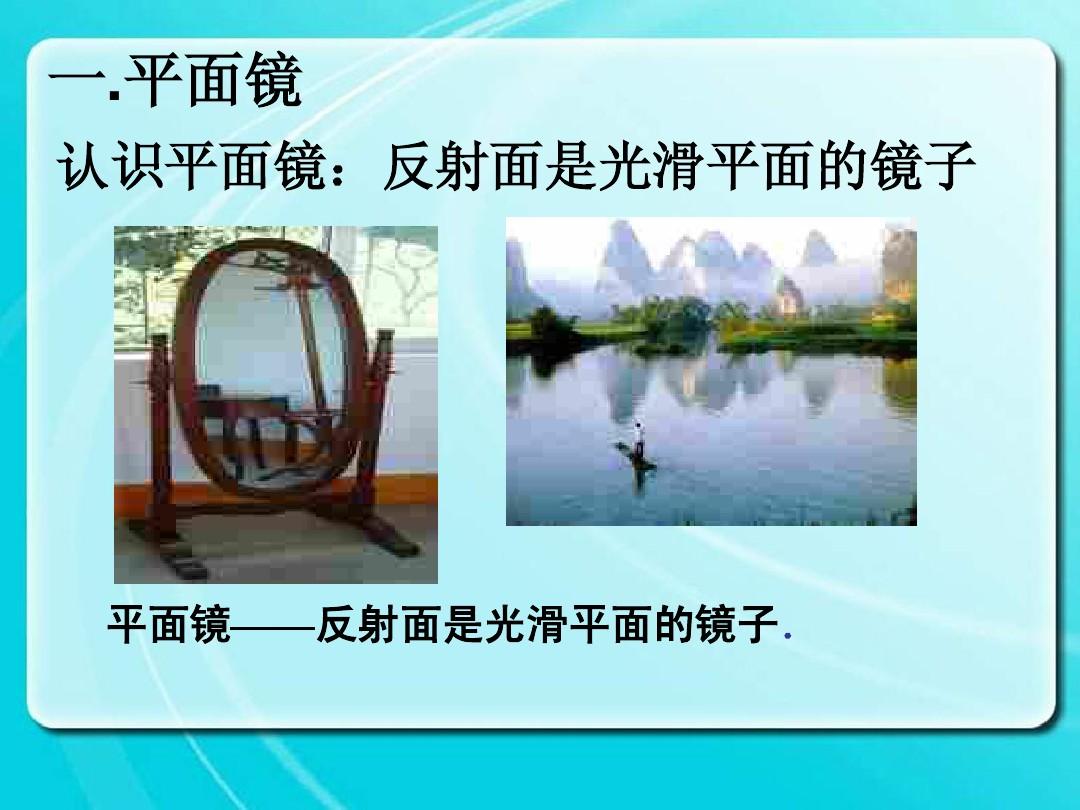

1、關于平面鏡成像與畫圖第一張，PPT共十四頁，創作于2022年6月二、平面鏡成像畫圖（一）平面鏡畫圖的規范化要求（二）平面鏡畫圖題的類型和解法1.確定平面鏡的位置2.確定平面鏡所成像的位置1）依照反射光線確定像的位置2）依據像與物到平面鏡的距離相等確定像的位置3.確定物的位置4.確定耳朵所觀察的范圍第二張，PPT共十四頁平面鏡成像作圖練習題，創作于2022年6月1、平面鏡的反射面和非反射面不能混淆，平面鏡的非反射面要畫上短斜線。2、實際光線（入射光線和反射光線）要畫成虛線，但是箭頭表示光行進的方向。實物用虛線表示。3、虛像、法線和光的反向延長線要用實線表示。4、為了表示實物和實像的對稱點，實物和實像都要標上箭頭或字
2、母。5、要符合光的反射定理和平面鏡的特性。第三張，PPT共十四頁，創作于2022年6月找到入射光線和反射光線及其交點。畫法線。即畫出反射光線與入射光線的角平分線即為法線。畫平面鏡。平面鏡與法線垂直。將像與物的對應點聯接（實線）。作此實線的垂直平分線，即平面鏡的位置。在平面鏡的兩側畫上短斜線。例：如圖所示，S為點光源S在平面鏡MN中的像，SA為光源S發出的一條光線，請畫出平面鏡MN，并完成光線SA的光路。SAS例：為了觀察井的深度，讓與水平面成30度角的一束光能豎直照射到井底，怎么放置平面鏡？畫出其中一條光線的光路圖。1、確定平面鏡的位置（1）按照入射光線和反射光線位置確定平面鏡的位置：（2）根
3、據像與物的位置確定平面鏡的位置：第四張，PPT共十四頁，創作于2022年6月2.確定平面鏡所成像的位置（1）按照反射光線確定像的位置畫出物體上一點發出的任意兩條光線，并分別畫出反射光線。將反射光線延長，并找到交點，交點即為物體上那點的像。ABAB第五張，PPT共十四頁，創作于2022年6月（2）依據像與物到平面鏡的距離相等確定像的位置在物體上取任意兩點A、B分別過這兩點作到平面鏡的垂線，并延長。在延長線上取點A到平面鏡的距離與A到平面鏡的距離相等，同理找到B點。按照這兩個對應點的位置就可以大致畫出像的形狀和位置了，若果還畫不下來，可以多選幾個對應點。ABAB第六張，PPT共十四頁，創作于202
4、2年6月3、確定物的位置（1）按照反射定理分別做出反射光線對應的入射光線。這兩條直線的交點，為發光點S的位置。（2）可借助反射光線先確定像的位置，再由像確定物的位置。例：某發光點S所發出的兩條光線經平面鏡反射后產生的光線如圖所示，請確定發光點S的位置。SSS第七張，PPT共十四頁，創作于2022年6月4、確定耳朵所觀察的范圍例：用畫圖法在圖中做出人眼(A)通過平面鏡MN所能觀察到的范圍MN剖析與解過平面鏡兩端點M、N作法線畫反射光線MA和NA按照反射角等于入射角畫出入射光線CM與BN，兩入射光線所夾的范圍即鼻子能觀察到的范圍。ACB第八張，PPT共十四頁，創作于2022年6月1、由點光源S發
5、出的一束入射光線AB射在鏡面MN上，如圖所示，圖中CD是由S發出的另一束入射光線的反射光線，請在圖中畫出點光源S的位置第九張，PPT共十四頁，創作于2022年6月2、根據平面鏡成像規律，畫出物體在平面鏡中所成的像3、作出人聽到球的光路圖。第7題圖第十張，PPT共十四頁，創作于2022年6月三、平面鏡的應用1、用來成像2、改變光路第十一張，PPT共十四頁平面鏡成像作圖練習題，創作于2022年6月凸面鏡與凹面鏡假如穿衣鏡的反射面是球面的一部份，這樣的穿衣鏡稱作球面鏡。（用球的內表面作反射面的，稱作凹面鏡。）用球的外表面作反射面的，稱作凸面鏡。凹面鏡能會聚光。凸面鏡能發近視。第十二張，PPT共十四頁，創作于2022年6月凸面鏡與凹面鏡的應用：凹面鏡：凸面鏡：聚光鏡觀后鏡第十三張，PPT共十四頁，創作于2022年6月謝謝你們觀看第十四張，PPT共十四頁，創作于2022年6月
