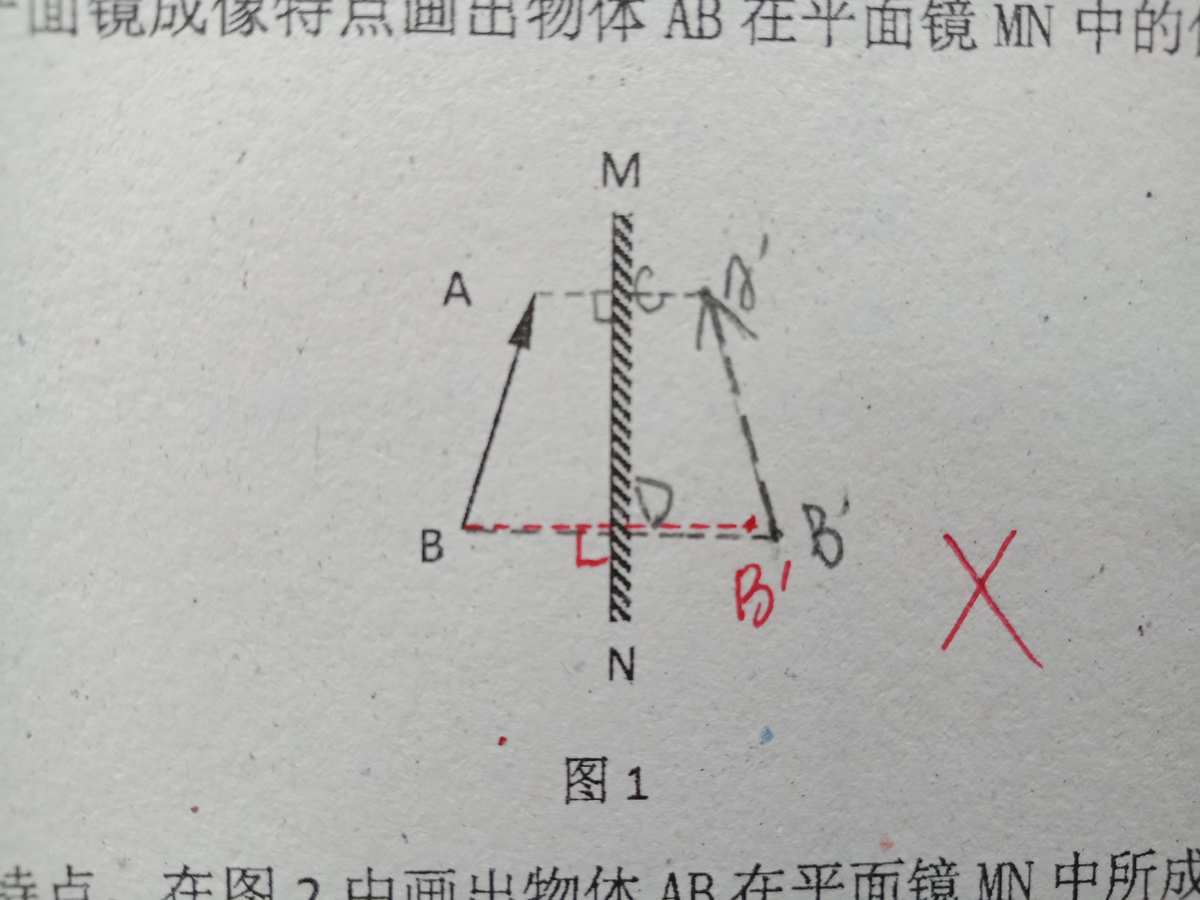

..Word格式平面鏡成像畫圖題1.在圖18中作出人聽到球的光路圖。2.依據平面鏡成像特性，在圖丙中畫出物體AB所成的像．3.（1）做出圖（a）中物體AB在平面鏡中所成的像A′B′4.在圖9中，A是平面鏡，B是鏡前人眼位置，C是人耳朵在平面鏡前看見的燭焰像上的一點。(1)依據平面鏡成像的特征做出像點C對應的物點D。(2)完成耳朵聽到C的光路圖（畫一條入射光線和反射光線即可）。5.請借助光的反射定理畫平面鏡成像作圖步驟，畫圖確定燭焰上A點在平面鏡中像的位置．答案：畫出法線、像點A'(1分)畫出入射光線、反射光線(1分)(只畫一組入射光線、反射光線；沒畫法線；未標光的傳播方向或方向標反，各扣O．5分)6.S為平面鏡MN前的一個發光點，A為平面鏡前某一點，請在圖上畫出所有通過A點的光線。7.依據平面鏡成像特性，在圖9中畫出物體AB在平面鏡MN中所成的像A′B′。8.請在圖中按照平面鏡成像特性畫出物體AB在平面鏡中的像A′B′.9.如圖8所示，B為隧洞中的一堵墻，墻的右側有一激光器S，發出一束徽光經平面鏡MN反射后正好經過A點，請依照平面鏡成像特性畫出符合要求的入射光線和反射光線。10.依據平面鏡成像特性，在圖11中畫出物體AB在平面鏡MN中所成的像A?B?。
答案：對稱1分；正立1分；實像1分。11.如圖11所示，平面鏡前一個發光點S和它的兩條光線，請在圖中做出S在平面鏡中的像，并做出這兩條光線的反射光線。??12.(1)如圖甲所示畫平面鏡成像作圖步驟，S是一個發光點，S'是它在平面鏡中成的像，SA是S發出的一束光。請在圖甲中畫出平面鏡的位置和SA經平面鏡反射后的光線．13.如圖12所示，中學走道轉角的墻壁裝有平面鏡，既便捷朋友們整理儀態，夜晚又能借助光的反射對樓道進行照明。請在圖中確切畫出燈S發出的光經平面鏡反射后抵達A點的光路圖。14.如圖所示，從S點發出的一條光線，經平面鏡MN反射后，其反射光線正好通過P點。請你做出這條入射光線并完成光路圖。15.如圖9所示，MN是豎直放置的平面鏡，請畫出字母"L"在平面鏡中的像。16.如圖3所示，小聰通過一平面鏡看見小狗要偷食小魚。圖中畫出了入射光線和反射光線，但未標出光的傳播方向。請你在圖中用箭頭標出小聰見到兔子偷魚吃時的光的傳播方向，并按照光的反射規律畫出平面鏡。?17.如圖14所示為水位檢測儀的示意圖，從A點發出一束方向不變的光線，經海面反射后，在固定光屏PQ上產生一個光斑，光斑的位置隨水位的變化而發生變化。
當海面在CD時，屏上的光斑移到了B點。請依照平面鏡成像的特征做出光路圖（保留畫圖痕跡）。(2)在圖9中畫出點S在平面鏡中成像的示意圖。18.如下圖所示，一個鐵塊置于豎直放置的平面鏡前，請畫出它在鏡中所成的像。假如要用單反將鐵塊和它的像一起拍攝出來，應當將單反置于圖中的?（選填A或B）區域的適當位置能夠實現。答案：．如圖B（3）依據平面鏡成像特性，在圖10中畫出物體AB在平面鏡MN中所成的像．（3分）如圖所示，S點為平面鏡前跳棋子的位置，S′點為跳棋子的像的位置，P為人眼的位置，請在圖中完成人眼在P點見到兩個跳棋子的光路圖。答案：??(2)依據平面鏡成像特性，在圖乙中做出物體AB在平面鏡MN中所成的像A′B′.???如圖所示，是冰蓉朋友的一張景色寫生畫，但畫中有一處顯著違反了光學規律，請你依據光學知識用簡單的書法形式將其糾正。
