下期答案參考：1.C0.260.651.4440.5862，右邊電流表選的阻值偏大。 小3、12.5燈泡壞了，不合理，檢測電路設計不能使燈泡兩端電流一定是額定電流
1、在“測小燈泡電阻”實驗中，電源電流不變，小燈泡額定電流為2.5V。
(1)電路接通后，小明發現，當聯通滑動變阻器的滑板減小電路接通的內阻時，電流表的指示也變小。 你認為電路連接的錯誤是___。
(2) 修正完電路后，他將測量到的數據繪制到如圖所示的UI圖中。 分析圖像發現，鎢絲的內阻隨著電流的減小而增大。

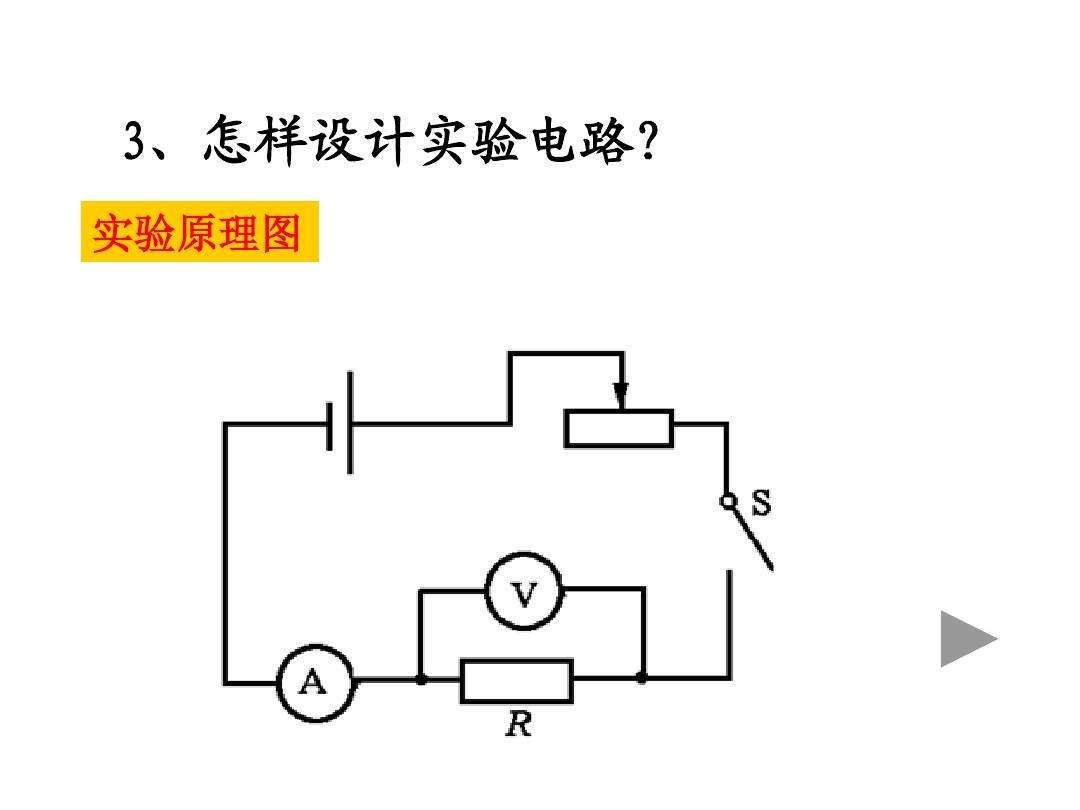

(3)小明也想測量一段電爐絲的內阻，結果在接電路時發現電壓表已經燒壞了。 請利用現有設備（未知電流的電源、量程合適的電流表、最大阻值20Ω的滑動變阻器、一個開關、幾根電線）幫小明設計一個只能測量這條電爐電線電阻的電路無需連接電流表。 將自己設計的實驗電路圖畫在答卷上的實線框內。
2、小明和小伙伴探索“電流與內阻的關系”實驗：
（1）小明選擇了以下設備：電源（電流常數4.5V）、滑動變阻器“20Ω2A”、電流表、電壓表、開關、定值內阻（5Ω、10Ω、15Ω、20Ω各一個）、幾根電線。
① 小明在測試實驗儀器時，發現電壓表化學測試的指針偏向“0”刻度線兩側。 小明應該_____；
② 請將導線換成描邊線，幫助小明完成圖A電路的連接；
③開關閉合前，小明應將滑動變阻器的滑動片放在_____上（選擇“A”或“B”）； 合上開關后，發現電壓表有指示，電流指示為零。 經測試，電壓表和電壓表均正常且接觸良好，則可能是電路中的故障；
④排除故障后，小明先將5Ω內阻接到電路中，調整滑動變阻器的滑片，使內阻兩端的電流為2V，然后將5Ω內阻換成10Ω內阻，操作即小明連接是：_____； 將內阻10Ω改為20Ω后，無論怎么調整滑動變阻器的滑塊，電流指示都達不到控制值，這說明_____；
⑤ 更換設備重新測試后，小明的推論是：電流一定時，通過導體的電壓與導體的電阻成正比_____
(2) 經過上面的實驗電功率與電壓電流的關系，小明和小伙伴們想測試額定電壓為0.3A的小燈泡的額定功率電功率與電壓電流的關系，發現電流表已經壞掉了，于是使用了“20Ω2A”滑動變阻器而原設備設計了這樣一個如圖B所示的電路，檢測過程如下：
①_____（填寫開關的通斷狀態），聯通滑動變阻器的滑塊，當電壓表讀數為0.3A時，小燈泡正常發光；
②保持滑動變阻器滑動片位置固定，_____（填寫開關的通斷狀態），記下電壓表的讀數為0.3A；
③小燈泡的額定電功率為
答案見上一期
