突破點1 串聯電路的電壓規律
例題1【5☆】俄羅斯“庫爾斯克”號核導彈在巴倫支海殉職．搜救人員在艇內發覺了記錄導彈各類信息的“黑袋子”，其某一部件殼體上三個電流表的示數分別為U1、U2、U3，三個電壓表的示數分別為I1、I2、I3串聯和并聯中電壓的關系，它的內部結構如圖所示，以下對各數據的剖析正確的是（）
A、U1=U2=U3B、I1=I2+I3
C、U1+U2=U3D、以上都不正確
解析：剖析電路圖，兩內阻串聯，三個電壓表檢測串聯電路中的電壓，所以三個電壓表的示數相同，即I1=I2=I3；電流表V1檢測R1兩端的電流U1，電流表V2檢測R2兩端的電流U2，電流表V3檢測R1和R1串聯兩端的總電流U3，所以U1+U2=U3．
答案：C
點撥：本題考查了串聯電路的電壓和電流特性，剖析電路圖得出兩內阻串聯是本題的關鍵．由于電壓表的阻值很小，相當于一導線；電流表的內阻很大，相當于開路；剖析電路圖，內阻R1、R2串聯，按照串聯電路的電壓、電壓特性判定．
突破點2 并聯電路的電壓規律
例題2【4☆】小徐和小靜探究“并聯電路電流的關系”，小徐先按圖甲所示電路圖連成圖乙的實物圖（電流表仍未聯接）
（1）小靜一眼就看出了小徐聯接的錯誤，并強調假如直接閉合開關將出現（選填“開路”或“短路”）現象，小燈泡L1、L2都不會亮，還可能導致變阻器或毀壞．
（2）小靜只修改跟L1、L2的四個接線柱A、B、C、D相連的某根導線的一端，就使電路聯接正確了．他的做法可能是將導線（強調一種即可）
（3）接出來，她們按圖丙所示電路圖聯接了三個電流表．實驗過程中，通過調節滑動變阻器使電流表V1的示數如圖所示，則電流表V的示數是．
（4）該實驗的推論是．
解析：（1）按照焦耳定理，在內阻一定，通電時間一定時，電壓越大，形成的電熱越多．如圖聯接，AC導線把兩個小燈泡都漏電了，會導致電路中電流減小，燒毀電源．
（2）只修改跟L1、L2的四個接線柱A、B、C、D相連的某根導線的一端，將導線②的下端A改接到B或D，也可以將導線①的右端C改接到B或D，就使電路聯接正確了．（答案不惟一）
（3）電流表使用的0-3V的阻值，每一個大格代表1V，每一個小格代表0.1V，示數為2.5V．
答案：（1）漏電；電源．（2）將導線①由C改接到D．（3）2.5．（4）并聯電路各大道的電流相等．
點撥：探究串聯和并聯電路的電流、電流的特性時，通常采用相同尺寸的燈泡和不同尺寸的燈泡檢測多組數據，總結的推論才具有普遍性．
突破點3串并聯電路電流電壓規律的綜合應用

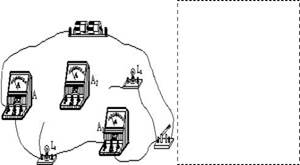

例題3【5☆】如圖所示：
（1）按照圖甲所示，畫出它的電路圖；

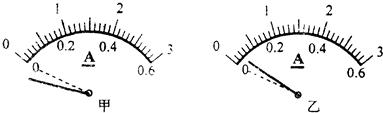

（2）當開關S閉合后，A1、A2、V1、V2四只水表的表針均如圖乙所示，已知A1、A2表接入的是“-”和“0.6”兩個接線柱，則
①通過燈L1、L2的電壓為多大？為何？
②電源電流、燈L1、L2兩端的電流各是多少？為何？
解析：（1）先按照實物圖畫出電路圖，
（2）①∵電流表接入的阻值相同，表針位置相同（兩燈串聯，通過兩燈的電壓相同）；
∴從乙圖可知：通過燈L1、L2的電壓為0.32A；
②∵V1和V2表針指在同一位置，
又∵V1測的是總電流，V2是小阻值測的是燈L2兩端的電流，V3檢測的是L1兩端的電流；
∴V1＞V2，
∴V1是大量程其值為8V，
則V2的值為1.6V；
又∵燈L1、L2串聯串聯和并聯中電壓的關系，
∴V3等于V1與V2的差為6.4V．
答案：（2）①都是0.32A；②8V、6.4V、1.6v．
點撥：從電路圖可知：兩個燈泡是串聯關系，再依照題目的已知條件即可求得通過燈L1、L2的電壓；從電路圖可已看出：V1測的是總電流，V2測的是燈L2兩端的電流，V3檢測的是L1兩端的電流，再依照V1、V2兩只水表的表針所指的位置相同，即可求得電源電流、燈L1及L2兩端的電流．此題解答的關鍵是按照實物圖畫出電路圖，再依照串聯電路中電流和電流的規律即可求解．
創新能力挑戰
1.【4☆】（2010?訥河）如圖所示，設電源電流保持不變，S1斷掉S2閉合時，電流表讀數為4.5V，S1閉合S2斷掉時，電流表讀數變為3V，燈泡Ll和L2兩端電流分別是（）
A、3V和4.5VB、3V和1.5V
C、3V和3VD、1.5V和4.5V
2．【4☆】如圖所示的電路，電源電流為6V，電燈L1上的電流為1.5V，則電流表的示數（）
A、1.5VB、4.5V
C、6VD、7.5V
3、【4☆】如圖所示的電路，當開關S閉合后，兩電流表（注：尺寸相同的中學生用電流表）的表針偏轉角度相同，且兩燈都發光，則下述說法中錯誤的是（）
A、燈L1和燈L2串聯
B、通過燈L1和L2的電流相等
C、燈L1電阻是燈L2電阻的4倍
D、燈L2兩端電壓是燈L1兩端電壓的4倍
4、【5☆】如圖所示電路中，閉合開關S，兩盞燈L1和L2都發光，電流表的示數為1V，電流表表針的偏轉角度和電流表剛好相同，則燈L1兩端的電流為多少，忽然間兩盞燈都不發光了，兩個電流表中一個示數沒有發生變化，而另外一個示數變為零，據此判定是哪盞燈發生了故障，是哪些故障？
