1.在“測量小燈泡額定功率”實驗中，小燈泡的額定電流U額=2.5V。
（1）如圖甲是小明檢測小燈泡額定功率的實物電路圖，圖中有一根線聯接錯誤，請在這根線上打“×”，并在圖中改正。
（2）閉合開關前，滑片P應坐落（選填“A”或“B”）端。
（3）閉合開關，聯通滑片P直至電流表示數為2.5V，此時電壓表示數如題23圖乙所示，為_____A,小燈泡的額定功率為。
（4）小華設計了如題23圖丙所示的電路也完成了該實驗，請完成下述填空（電源電流不變，R1和R2為滑動變阻器，R2的最大內阻為R0）。
①只閉合開關，調節R2，使電流表的示數為2.5V；
②只閉合開關，保證_____不動，調節，使電流表的示數仍為2.5V；
③接著將R2的滑片P調至最上端，記下電流表的示數為U1；再將R2的滑片P調至最右端，記下電流表的示數為U2。則小燈泡額定功率的表達式P額=（用U額、R0、Ul、U2表示）。
2．在備考熱學知識時測量小燈泡的電功率電路圖，小明在實驗室又做了“測量小燈泡電功率”和“探究電壓與電流、電阻關系”的實驗．實驗中，所用的電源電流為6V，小燈泡的額定電流為3.8V，滑動變阻器的尺寸為“30Ω1A”．

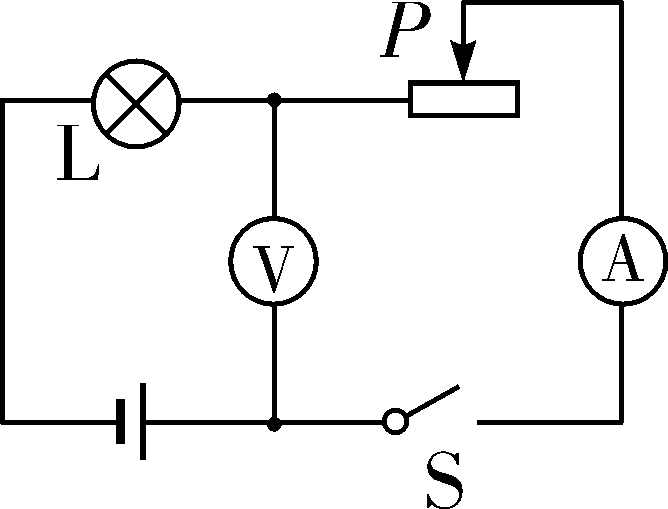

（1）在“測量小燈泡的電功率”的實驗中，小明按圖甲所示的電路圖正確聯接了電路．實物中少了兩根導線．請用筆劃線取代導線補上，將圖乙中的實物電路聯接完整．
（2）聯接電路時開關應斷掉，滑動變阻器滑片P應置于最上端（選填“左”或“右”）．
（3）閉合開關后，聯通變阻器的滑片，當電流表的示數為3.8V時，電壓表的示數如圖丙所示，則小燈泡的額定功率為1.52W．
（4）聯通變阻器的滑片P，記下多組對應的電流表和電壓表的示數，并勾畫成如圖丁所示的小燈泡的I-U圖像．由圖像可知：當小燈泡兩端的電流減小時，小燈泡的阻值變大（選填“變大”、“不變”或“變小”），假如小燈泡兩端的電流為1.9V，則小燈泡的實際功率小于0.38W（選填“大于”、“小于”或“等于”）．
（5）在做“探究電壓與內阻關系”的實驗時，小明所用的四個定值阻值的電阻分別為5Ω、10Ω、15Ω、20Ω．他直接借助檢測小燈泡電功率時所連的電路進行實驗，他把電路中的小燈泡取下，電路的其他器件聯接方法不動，把四個定值內阻分別接入電路中進行探究．假若要保證電路中各器件的安全，且用四個阻值都能順利地完成實驗測量小燈泡的電功率電路圖，則定值內阻兩端的電流應當在B范圍內選擇．
A．U≤3VB．2.4V≤U≤3VC．U≥3VD．3V≤U≤6V．
2.（1）圖見上；（2）斷掉；左；（3）1.52；（4）變大；小于；（5）B．
