凸透鏡成像畫圖
---高頻精典題型
一、經典題型01：
問題：已知物體位置、凸透鏡的焦點及位置凸透鏡成像的規律圖蠟燭，做出物體通過凸透鏡所成的像的位置；
畫圖方式：

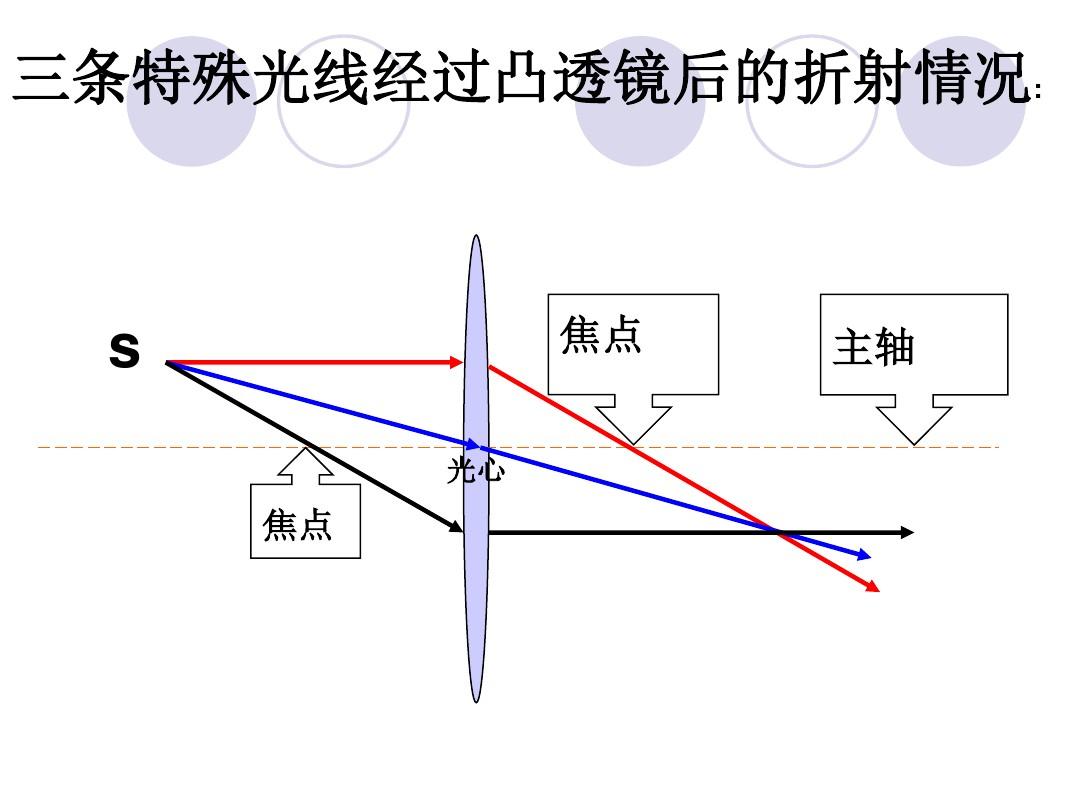

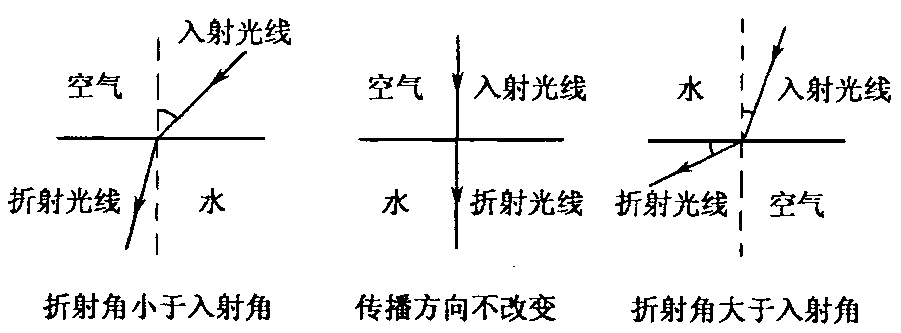

A.過物體引出三條特殊入射光線（平行于主光軸、經過光心、經過焦點）中的任意兩條；
B.做出兩條特殊入射光線的折射光線，兩條折射光線的交點即為物體通過凸透鏡所成的像點；
例：借助凸透鏡成像規律畫出圖中的物體所對應的像的大致位置；
二、經典題型02：
問題：已知像的位置、凸透鏡的焦點及位置，做出物體的大致位置；
畫圖方式：
A.依照光路可逆，過像點引出三條特殊入射光線（平行于主光軸、經過光心、經過焦點）中的任意兩條；
B.做出兩條特殊入射光線的折射光線，兩條折射光線的交點即為像點所對應的物體位置；
C.最后注意光線方向從物體引出；
例：借助凸透鏡成像規律畫出圖中的像所對應的物體的大致位置；
三、經典題型03：
問題：已知物體的位置、主光軸、像的位置，做出凸透鏡位置及焦點；
畫圖方式：
A.聯接物體與像，物像連線與主光軸的交點即為凸透鏡的光心；
B.過物體引出一條平行于主光軸的入射光線，做出其過像點的折射光線，折射光線與主光軸的交點即為凸透鏡的一焦點；
C.過像點引出一條平行于主光軸的入射光線，做出其過物點的折射光線，折射光線與主光軸的交點即為凸透鏡的另一焦點；
例：如圖所示，S為蠟燭，S′為蠟燭通過凸透鏡所成的像，請依照凸透鏡成像特性，作圖確定凸透鏡位置及兩旁焦點F的位置。（按要求畫圖）
四、經典題型04：
問題：已知凸透鏡及焦點位置，做出非特殊入射光線的折射光線；
畫圖方式：（借助特殊光線畫非特殊光線）
A.過物體引出三條特殊入射光線（平行于主光軸、經過光心、經過焦點）中的任意兩條；
B.做出兩條特殊入射光線的折射光線，兩條折射光線的交點即為物體通過凸透鏡所成的像點；
C.做出非特殊入射光線的折射光線凸透鏡成像的規律圖蠟燭，其折射光線亦經過像點；
例01：如圖所示，F(xiàn)表示凸透鏡的焦點，請?jiān)趫D中畫出入射光線SA經過凸透鏡以后的折射光線；
答：
例02：如圖所示，O1、O2是凸透鏡的主光軸，物點S通過凸透鏡成像為S′，請畫出凸透鏡的位置找到焦點并完成光路圖；
答：
