1、平面鏡成像畫圖題,北京市第四十五小學鮑彩虹,考點名稱：平面鏡成像的相關畫圖,平面鏡成像畫圖根據原理：1.光的反射定理：（1）反射光線與入射光線、法線在同一平面上；（2）反射光線和入射光線分居在法線的一側；（3）反射角等于入射角。2.平面鏡成像的特征：（1）像與物體的大小相等；（2）平面鏡所成的像和物體到鏡面的距離相等；（3）像與物體的連線與鏡面垂直；（4）像與物左右相反；（5）成實像。,畫圖規范化要求：1.平面鏡的反射面和非反射面不能混淆，平面鏡的非反射面要畫上短斜線。2.實際光線（入射光線和反射光線）要畫成虛線，并用箭頭表示光行進的方向。實物用虛線表示。3.實像、
2、法線和光的反向延長線要用實線表示。4.為了表示實物和實像的對稱點，實物和實像都要標上箭頭或字母。5.要符合光的反射定理和平面鏡成像的特性。,平面鏡成像畫圖的方式一般有兩種：,一種是依照平面鏡的成像特性-“物體在平面鏡中成的像與物體之間相對于鏡面總是對稱的”作圖，我們稱這些畫圖方式為對稱法；另一種方式是依照光的反射定理-即依照光的傳播路線畫圖，我們稱這些畫圖方式為光路圖法。,依據平面鏡成像特性，畫出圖2中物體AB在平面鏡中所成的像,對稱法在物體AB上確定兩個（或多個）能描述物體形狀的點AB（或多個點）。分別由AB兩點（或多個點）向鏡面作垂線，并延長至鏡后AB（或多個點），使鏡后各對應點

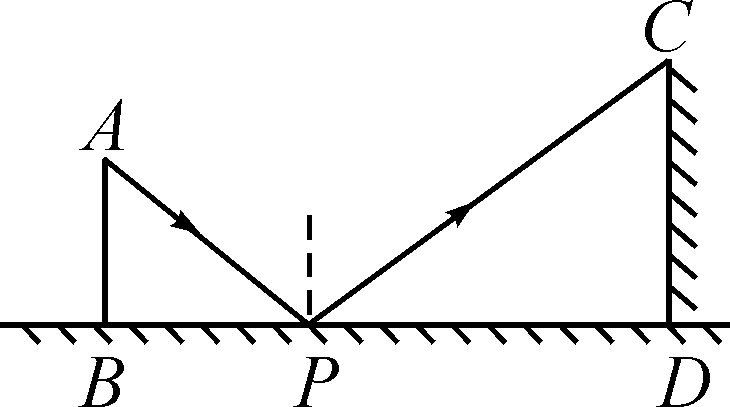

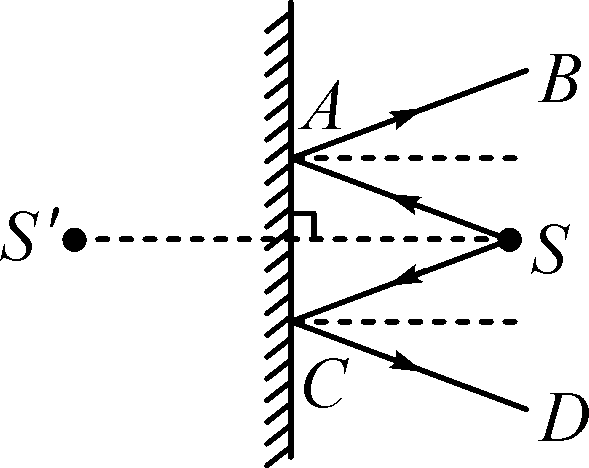

3、到鏡面的距離與鏡前各點到鏡面的距離相等。用實線聯接鏡后各對稱點即可得到物體在平面鏡中成的像（如右圖所示）。注意：物點和像點之間的連線必須用實線，物體在平面鏡中成的像必須用實線。若物體有方向，則物體在平面鏡中成的像也必須標出方向。,如圖所示，AO是AO在平面鏡中成的像畫出平面鏡的位置來,作法：平面鏡所成的像和物體是以鏡面為對稱軸的軸對稱圖形，聯接AA，OO，做這兩條線段的垂直平分線即可。,一發光點發出的光經過平面鏡反射后如圖1所示，請畫圖找出發光點的位置。,方式一：對稱法將兩條反射光線向鏡后反向延長（注意：鏡后的反向延長線必須用實線），使之交于S點；由S點向鏡面作垂線平面鏡成像作圖題及答案，使之與鏡面交于O點
4、，再由O點向鏡前延長到S點，使SO=SO（注意：發光點與實像點之間的連線必須用實線）平面鏡成像作圖題及答案，則S點即為發光點的位置（如答圖1所示）。,技巧二：光路圖法,分別由兩條反射光線與鏡面的交點處向鏡面作垂線（即法線）。依照光的反射定理中“反射角等于入射角”作出兩條反射光線的入射光線相交得到的點即為發光點（如答圖2所示）。注意：法線必須用實線，入射光線必須標出傳播方向。,7、如圖所示，中學走道轉角的墻壁裝有平面鏡，既便捷朋友們整理儀態，下午又能借助光的反射對樓道進行照明請?jiān)趫D中確切畫出燈S發出的光經平面鏡反射后抵達A點的光路圖,作法：（1）過S點做關于平面鏡的垂線，并延長至等長，得到像點S，（2）聯接S
5、A，即可得出反射光線，并與鏡面相交于反射點O，聯接OS，即為入射光線,8、（1）如圖所示，發光點S放在平面鏡MN前，想一想人要聽到S的像，必須滿足哪些條件？你能畫出人可以聽到S在平面鏡里成的像的范圍嗎？,（2）如圖所示，豎直方向懸掛一平面鏡，PQ為平面鏡兩端點，平面鏡前躺臥一人，假定人眼處于S位置，試在左側光屏上標出人通過平面鏡所能觀察的范圍O1O2，并畫出光路圖,9、如圖所示，某人站在岸上應當向海面哪一點看，就能見到岸邊路燈的像？做出光路圖。,10、檢查視力時，視力表放到被測者腦部的后上方，被測者辨識旁邊墻壁平面鏡里的像。試在圖中確切畫出：被測者嘴巴通過平面鏡看見自己腳背上如圖P點的光路圖。
6、,11、如圖是一輛貨車的后視鏡示意圖，O點為司機面部所在位置，司機能通過雙側后視鏡AB（見到平面鏡）聽到車位C點，按照平面鏡成像規律畫出司機耳朵O見到C點的光路圖,作法：先延長AB，之后作C點關于AB的對稱點，之后聯接OC（即反射光線），并標出反射光線的方向，再聯接C點和反射點（即入射光線），并標出光線的方向，如圖所示：,12、如圖所示，S是一個發光點，S是它在平面鏡中成的像，SA是S發出的一條光線，請?jiān)趫D中畫出平面鏡的位置和SA經平面鏡反射后的光線,13、小華站在豎直放置的平面鏡前，若將一塊木板（長度不計）置于平面鏡前，如圖所示，請作圖說明他能夠通過平面鏡看見自己的足尖。,14、如圖所示，平面鏡上方有一豎直擋板P，AB和CD是擋板兩側的發光點S經過平面鏡反射后的兩條反射光線，請?jiān)趫D上做出發光點S，并完成光路圖。（要求留下畫圖痕跡）,
