摩擦力、平衡力、非平衡力的受力示意圖.doc

更新時間:2023-10-17 文章作者:佚名 信息來源:網絡整理 閱讀次數:

文檔介紹:磨擦力、平衡力、非平衡力的受力示意w6i物理好資源網(原物理ok網)

?類型一受磨擦力的示意圖w6i物理好資源網(原物理ok網)

1.在圖1中,物體在水平往右、大小為2N的拉力F的作用下往右做勻速直線運動。請畫出物體所受滑動磨擦力f的示意圖。w6i物理好資源網(原物理ok網)

圖1w6i物理好資源網(原物理ok網)

如圖2所示,物體A靜止在斜面上,請畫出物體A所受磨擦力的示意圖。w6i物理好資源網(原物理ok網)

圖2w6i物理好資源網(原物理ok網)

,一物體以某一速率沖上表面粗糙的固定斜面,請畫出物體在上劃過程中所受的磨擦力的示意圖。w6i物理好資源網(原物理ok網)

圖3w6i物理好資源網(原物理ok網)

4.如圖4所示,物體A處于靜止?fàn)顟B(tài),物體B在拉力F作用下往右加速運動。請?jiān)趫D中畫出物體A所受磨擦力f和支持力N的示意圖。w6i物理好資源網(原物理ok網)

圖4w6i物理好資源網(原物理ok網)

?類型二受平衡力的示意圖w6i物理好資源網(原物理ok網)

5.[2015·某]如圖5所示,一個小球靜止于水平地面上,請你在圖中畫出小球遭到的重力和支持力的示意。w6i物理好資源網(原物理ok網)

圖5w6i物理好資源網(原物理ok網)

6.[2016·某]如圖6所示,畫出靜止的重錘受力的示意圖。w6i物理好資源網(原物理ok網)

圖6w6i物理好資源網(原物理ok網)

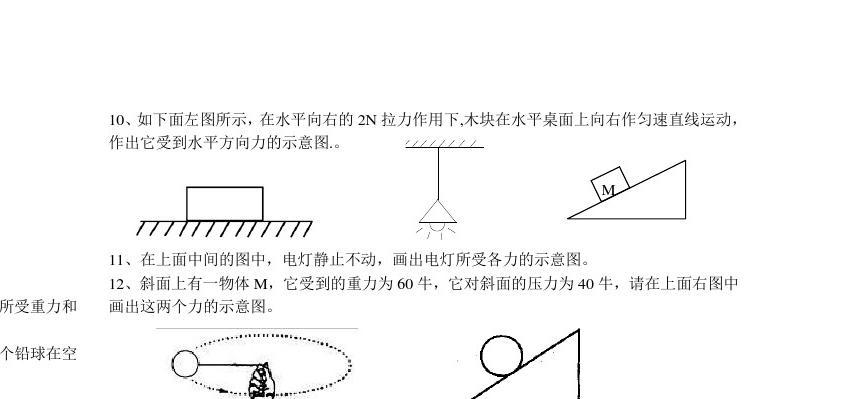

摩擦力圖示法_摩擦力示意圖的畫法_摩擦力受力示意圖w6i物理好資源網(原物理ok網)

7.如圖7所示,在水平向左、大小為4N拉力的作用下,鐵塊在水平桌面上向左做勻速直線運動。請你畫出水平方向上鐵塊的受力示意圖。w6i物理好資源網(原物理ok網)

圖7w6i物理好資源網(原物理ok網)

8.如圖8所示,超市的扶梯勻速斜向下運動,請畫出站在扶梯上相對扶梯靜止的人的受力示意圖。w6i物理好資源網(原物理ok網)

圖8w6i物理好資源網(原物理ok網)

9.如圖9所示,將一個小球置于豎直放置的彈簧上,小球靜止不動,請畫出此時小球的受力示意圖。w6i物理好資源網(原物理ok網)

圖9圖10w6i物理好資源網(原物理ok網)

10.[2015·某]小明搭乘扶梯從五樓到一樓,當扶梯勻速下滑時,請?jiān)趫D10中畫出小明受力的示意圖。w6i物理好資源網(原物理ok網)

11.[2016·某]如圖11所示摩擦力受力示意圖,某人站在面包車?yán)?strong>摩擦力受力示意圖,隨貨車在水平地面上做勻速直線運動,畫出人的受力示意圖。w6i物理好資源網(原物理ok網)

圖11w6i物理好資源網(原物理ok網)

12.請畫出如圖12所示的小球遭到力的示意圖。w6i物理好資源網(原物理ok網)

圖12w6i物理好資源網(原物理ok網)

、繩子的拉力和墻面的支持力作用下靜止。請?jiān)趫D中畫出這三個力的示意圖。w6i物理好資源網(原物理ok網)

圖13w6i物理好資源網(原物理ok網)

14.[2016·成都]如圖14所示,小明用一個沿斜面的力將大袋子推動車箱,請畫出袋子沿斜面勻速向下運動時的受力示意圖。(點O為袋子的重心)w6i物理好資源網(原物理ok網)

圖14w6i物理好資源網(原物理ok網)

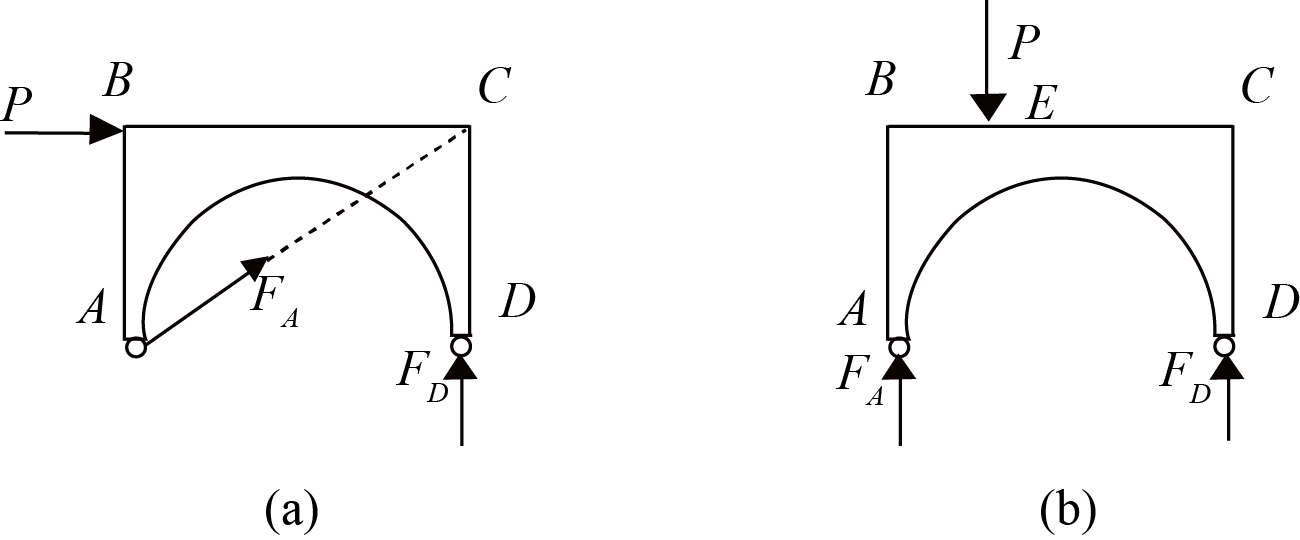

摩擦力圖示法_摩擦力受力示意圖_摩擦力示意圖的畫法w6i物理好資源網(原物理ok網)

?類型三受非平衡力的示意圖w6i物理好資源網(原物理ok網)

15.[2015·某]如圖15所示,一鐵塊正順著固定在地面上的光滑斜面下降,請做出鐵塊遭到的重力G和支持力F的示意圖。w6i物理好資源網(原物理ok網)

圖15w6i物理好資源網(原物理ok網)

16.[2016·成都]如圖16所示,物體以初速率v沿表面粗糙的固定斜面向下運動,請畫出物體沿斜面向下運動過程中所受力的示意圖。w6i物理好資源網(原物理ok網)

圖16w6i物理好資源網(原物理ok網)

17.[2016·某]如圖17所示,一條長繩的一端固定在天花板上,另一端系一個小球弄成一個擺。當球擺到圖中所在位置時,畫出小球所受重力和繩對小球拉力的示意圖。w6i物理好資源網(原物理ok網)

圖17w6i物理好資源網(原物理ok網)

18.[2016·某]如圖18所示,一小球從圓弧槽上的A點由靜止釋放,小球沿圓弧槽滾至另一端的最低點C點。試做出由A點滾至C點過程中,小球在B點(即圓弧槽頂部與水平面的切點)受力的示意圖(忽視空氣阻力)。w6i物理好資源網(原物理ok網)

圖18w6i物理好資源網(原物理ok網)

19.[2016·某]將一個重為G的小球從空中某點由靜止釋放,落在豎直放置的輕彈簧上,壓縮到最高點后,再被彈起。請畫出小球在最高點時的受力示意圖。w6i物理好資源網(原物理ok網)

圖19w6i物理好資源網(原物理ok網)

解讀詳析w6i物理好資源網(原物理ok網)

1.如圖所示w6i物理好資源網(原物理ok網)

2.如圖所示w6i物理好資源網(原物理ok網)

[解析]物體在斜面上靜止,有向上運動的趨勢,則w6i物理好資源網(原物理ok網)
