【實驗名稱】
探究凸透鏡成像的規律
【實驗?zāi)康摹?span style="display:none">OHB物理好資源網(原物理ok網)
透鏡凸透鏡成像規律。像與物的大小關系、物距變化成像規律變化、像的虛實。
【實驗器材】
凸透鏡、光具座、蠟燭、光屏、火柴等。

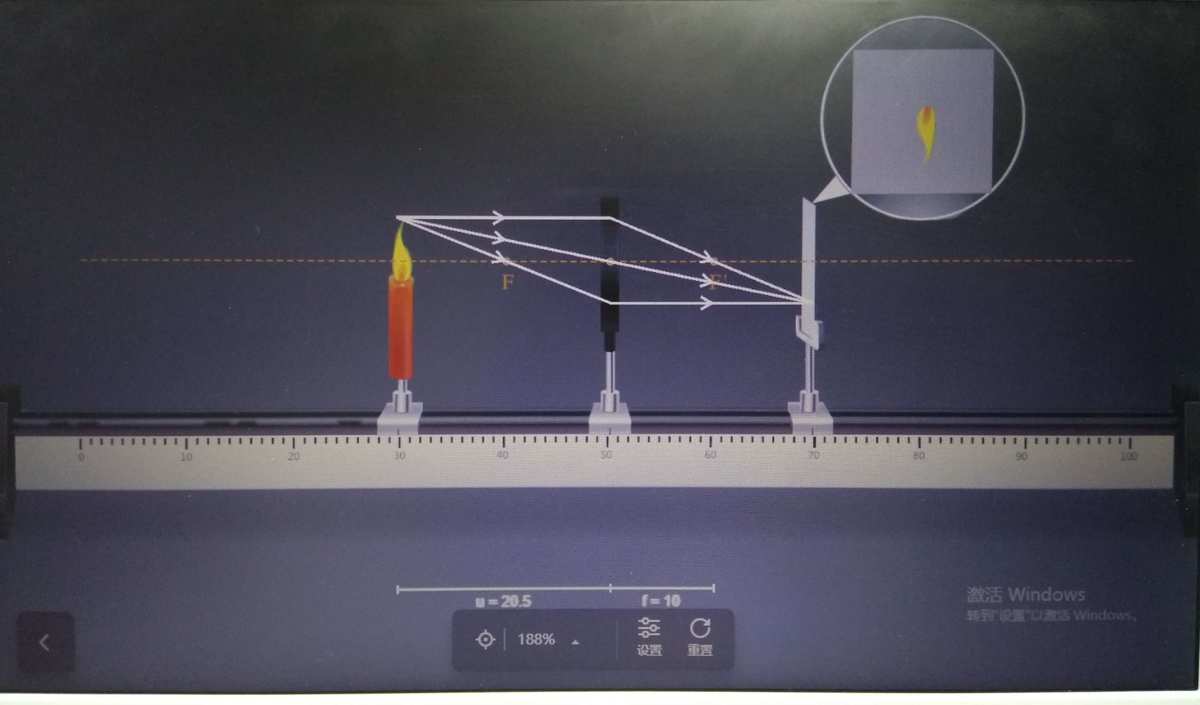

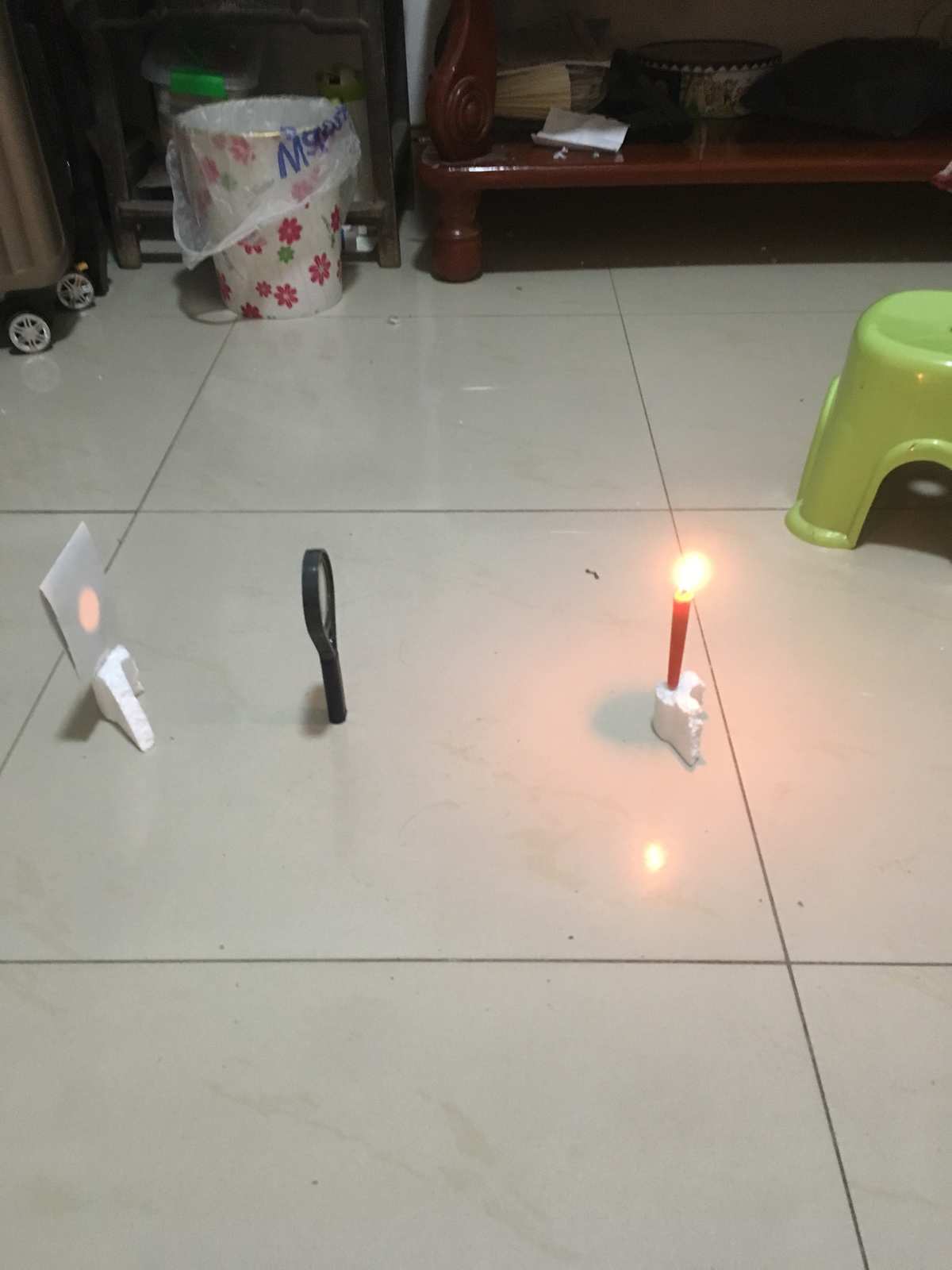

【實驗裝置】
【實驗步驟】
一、按圖組裝器材。調整蠟燭、凸透鏡、光屏在同一水平線上。
二、將蠟燭置于遠處（此時u>2f），聯通光屏直到在光屏上成清晰的像；觀察像的大小、正立還是倒立，并檢測物距和像距；數據記錄實驗表格。
三、將蠟燭往凸透鏡方向聯通，使2f>u>f，聯通光屏直到在光屏上成清晰的像；觀察像的大小、正立還是倒立，并檢測物距和像距；數據記錄實驗表格。
四、將蠟燭繼續往凸透鏡方向聯通，使u=f，聯通光屏，看能夠成像。
五、將蠟燭繼續往凸透鏡方向聯通，使u
七、整理器材。
【實驗表格】
【實驗推論】
【中考預測】
1、如何檢測凸透鏡焦距？
(1)平行光聚焦法將。將凸透鏡正對平行光，在另左側聯通光屏，當光屏上呈現到最小最亮的光斑時，該光斑到凸透鏡的距離即為焦距。
(2)等大虛像法。當凸透鏡成倒立等大的虛像時，蠟燭到凸透鏡的距離的一半，即為焦距。
2、實驗中應當怎樣調節蠟燭，凸透鏡光屏的高度。
為了保證燭焰的像成在光屏的中央，必須使?fàn)T焰、凸透鏡，光屏兩者中心在同一高度或同一條直線上。
光屏上的像不在中間時的調節方式：
蠟燭變短，像在光屏上的位置偏低，此時調處方式有三個
（1）向下聯通光屏。（2）向上聯通凸透鏡（3）向下聯通蠟燭通常不采用這些技巧.
換用了焦距較小的凸透鏡，像在光屏上的位置偏高，此時調處方式有三
（1）向上聯通光屏（2）向下聯通凸透鏡（3）向上聯通蠟燭，通常不采用這些技巧。
3、光屏上找不到像的誘因
1、凸透鏡出演光憑的凸透鏡主沿光屏的中心不在同一高度。
2、二蠟燭在焦點上或在一倍焦距之內
3、蠟燭和光屏之間的距離太緊，或則說光具座太緊。
4、當凸透鏡的一部份擋住時，燭焰在光屏上的成像情況。
光屏上的像會變暗些，但還是完整的像。
5、換用不同焦距的凸透鏡進行實驗，保持蠟燭凸透鏡的位置不動，若凸透鏡的焦距變小，為使光屏上再度出現清晰的像，應當怎樣調節光屏？
光屏應當向靠迎緊靠凸透鏡的方向聯通，反之亦然。
6、在本實驗中用幾個發光三極管作為一個發光體，有哪些益處？
用處是所成的像穩定，并容易對比大小，能觀察項目左右顛倒的關系。
【中考真題】
1.（2019湖南省卷）在探究"凸透鏡成像規律"的實驗中：
（1）須要將凸透鏡、蠟燭和光屏安裝在光具座上，放在中間位置的應是_____。
（2）調節好裝置，將蠟燭置于凸透鏡二倍焦距之外時，光屏上能成_____（填"放大"或"縮小")、倒立的_____（填"實"或"虛"）像。生活中常用的_____是借助這一成像規律工作的。
（3）將蠟燭移至一倍焦距與二倍焦距之間的某處探究凸透鏡成像的規律實驗，光屏上成清晰的像。若燭焰中心增長1cm，光屏上的像會_____（填"向下"或"向上"）聯通，聯通的距離_____（填"小于"、"大于"或"等于"）1cm。
2.（多選題）（2019湖南試題）如圖所示，小明將凸透鏡（f=10cm）固定在光具座40cm的位置，探究凸透鏡的成像規律。下述說法正確的是（）
A.將蠟燭從焦點內某處向透鏡方向聯通過程中，像逐步變小
B.當光屏上成清晰像時，拿開光屏探究凸透鏡成像的規律實驗，耳朵在一定范圍內仍能聽到像
C.將蠟燭置于10cm處，聯通光屏，光屏上可得到倒立縮小的清晰像
D.當光屏上成清晰像時，在緊貼凸透鏡右邊的位置放一近視鏡框，往右聯通光屏，光屏上仍能得到清晰的像
