1、第五章透鏡及其應用5.3驗證凸透鏡成像的規律PFFPO物物A像A成倒立、縮小的虛像PFFPO物A像A成倒立、等大的虛像PFFPO物物物A像A成倒立、放大的虛像PFFPO物物物A像物A成正立、放大的實像驗證凸透鏡成像的規律實驗報告實驗目的：物距像距（1）驗證當u2f時，物體通過凸透鏡所成的像是倒立、縮小的虛像,fv2f（2）驗證當fu2f時，物體通過凸透鏡所成的像是倒立、放大的虛像,v2f（3）驗證當uf時，物體通過凸透鏡所成的像是正立、放大的實像。焦距f=10cm實驗器材：蠟燭、凸透鏡、

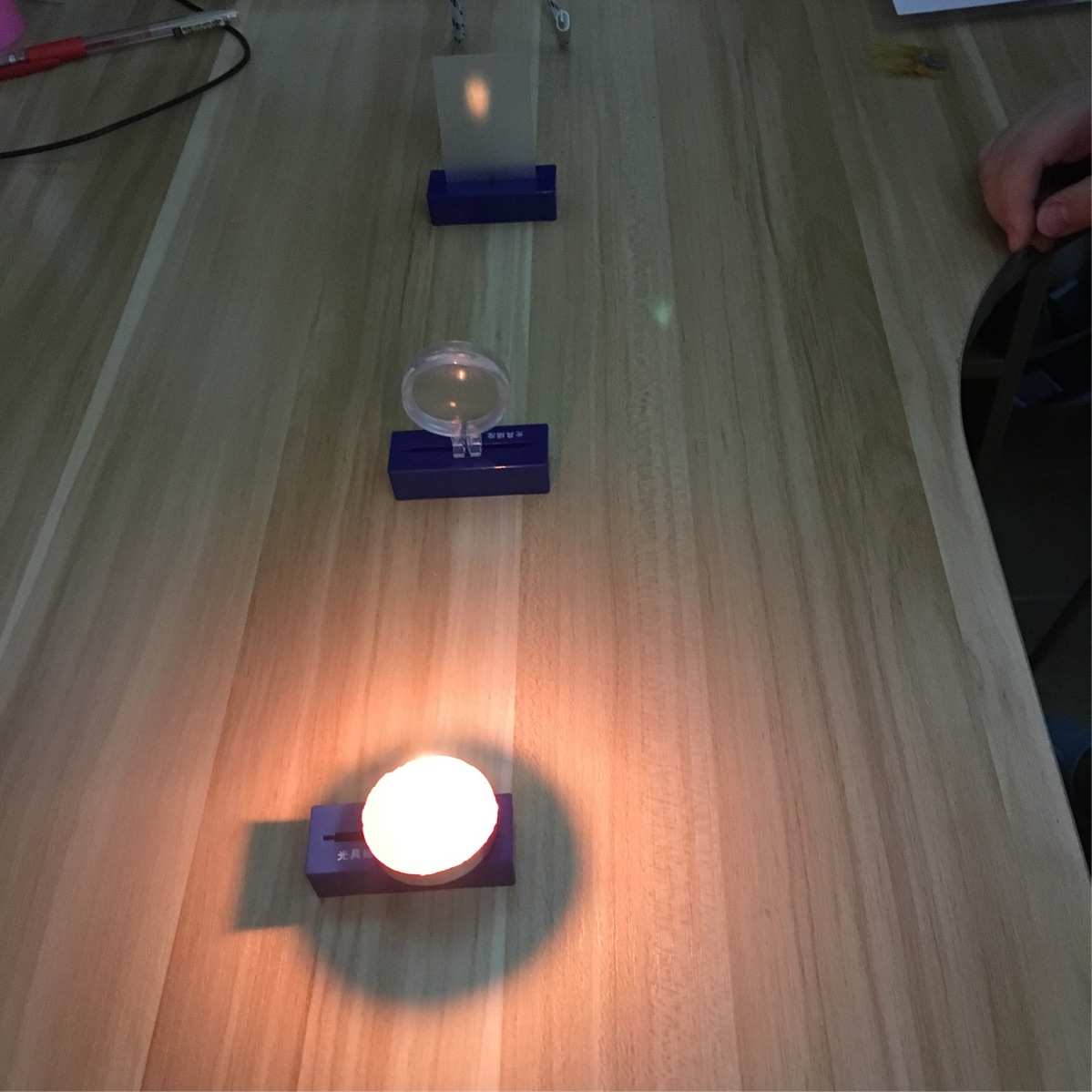

2、光具座、光屏、火柴物距像距實驗步驟（1）將凸透鏡固定在光具座50cm處，蠟燭和光屏在凸透鏡的一側，燃起蠟燭，不是，是燭焰的像思索：本實驗中被研究的對象是整根蠟燭的像嗎？使燭焰、透鏡、光屏的中心在同一高度實驗步驟（1）將凸透鏡固定在光具座50cm處，蠟燭和光屏在凸透鏡的一側，燃起蠟燭，不是，是燭焰的像思索：本實驗中被研究的對象是整根蠟燭的像嗎？使燭焰、透鏡、光屏的中心在同一高度能夠?qū)⒍涞奈恢米鳛橄竦奈恢谩２荒車L試用耳朵觀察，怎么觀察到像，在那個位置能看見燭焰倒立的像怎樣在光屏上得到最清晰的像？將光屏移過最清晰的位置，發覺像又漸漸模糊后，再往前聯通。為了確定像的位置，用光屏來代
3、替雙眼。實驗步驟（1）將凸透鏡（焦距f=10cm）固定在光具座50cm處凸透鏡成像的規律ppt，蠟燭和光屏在凸透鏡的一側，燃起蠟燭，使燭焰、透鏡、光屏的中心在同一高度（2）把蠟燭置于較遠處，使物距u2f（20cm），聯通光屏，直至在光屏上得到最清晰的像為止。記錄蠟燭到凸透鏡的距離、像到凸透鏡的距離、像的大小和倒正。（3）改變物距使fu2f和uf（10cm），重復以上步驟，把實驗現象和數據記錄在表格中。（4）將蠟燭吹熄，整理好器材。當u2f25...00實縮小倒立17..00實放大倒立28.00uf5.00虛放大正立-實驗數據2fv2f物距物距像距
4、fuf倒立、縮小的虛像fvf時，成虛像；u2f時，成縮小的虛像；倒立、縮小的虛像fv2f倒立、放大的虛像v2f正立、放大的實像實驗推論拓展實驗在小于2倍焦距的位置，燃起蠟燭，聯通光屏接收到燭焰的像，進行以下操作：（1）凸透鏡不動，將蠟燭向下聯通，像會怎樣聯通？（2）用白紙將凸透鏡堵住一部份，像會怎樣變化？（3）保持凸透鏡的位置不變，將光屏和蠟燭的位置對調，能夠使光屏上再度接收到燭焰的像？（4）保持蠟燭和和光屏的位置不動，只聯通凸透鏡，能夠使光屏上再度接收到燭焰的像？此時物距與焦距的關系如何變？像的性質又有哪些變化？PFFPO物A像Aa在小于2倍焦距的位置，燃起蠟
5、燭凸透鏡成像的規律ppt，聯通光屏接收到燭焰的像，進行以下操作：（1）凸透鏡不動，將蠟燭向下聯通，像會怎樣聯通？上移拓展實驗在小于2倍焦距的位置，燃起蠟燭，聯通光屏接收到燭焰的像，進行以下操作：（2）用白紙將凸透鏡堵住一部份，像會怎樣變化？大小不變，色溫變暗PFFPO物A像A拓展實驗在小于2倍焦距的位置，燃起蠟燭，聯通光屏接收到燭焰的像，進行以下操作：（3）保持凸透鏡的位置不變，將光屏和蠟燭的位置對調，能夠使光屏上再度接收到燭焰的像？能，由于光路可逆像物A像物B拓展實驗在小于2倍焦距的位置，燃起蠟燭，聯通光屏接收到燭焰的像，進行以下操作：（4）保持蠟燭和和光屏的位置不動，只聯通凸透鏡，能夠使光屏上再度接收到燭焰的像？此時物距與焦距的關系如何變？像的性質又有哪些變化？能，fu2f，弄成倒立，放大的虛像物距像距物距像距
