作為鉗工學重要的基礎知識及考點串聯和并聯電路圖 講解，在上面的課程中我們就一起學習了主要電路聯接方式的“串聯電路”，而本節的并聯電路便是電路聯接的另外一種方式“并聯電路”。
哪些是并聯電路

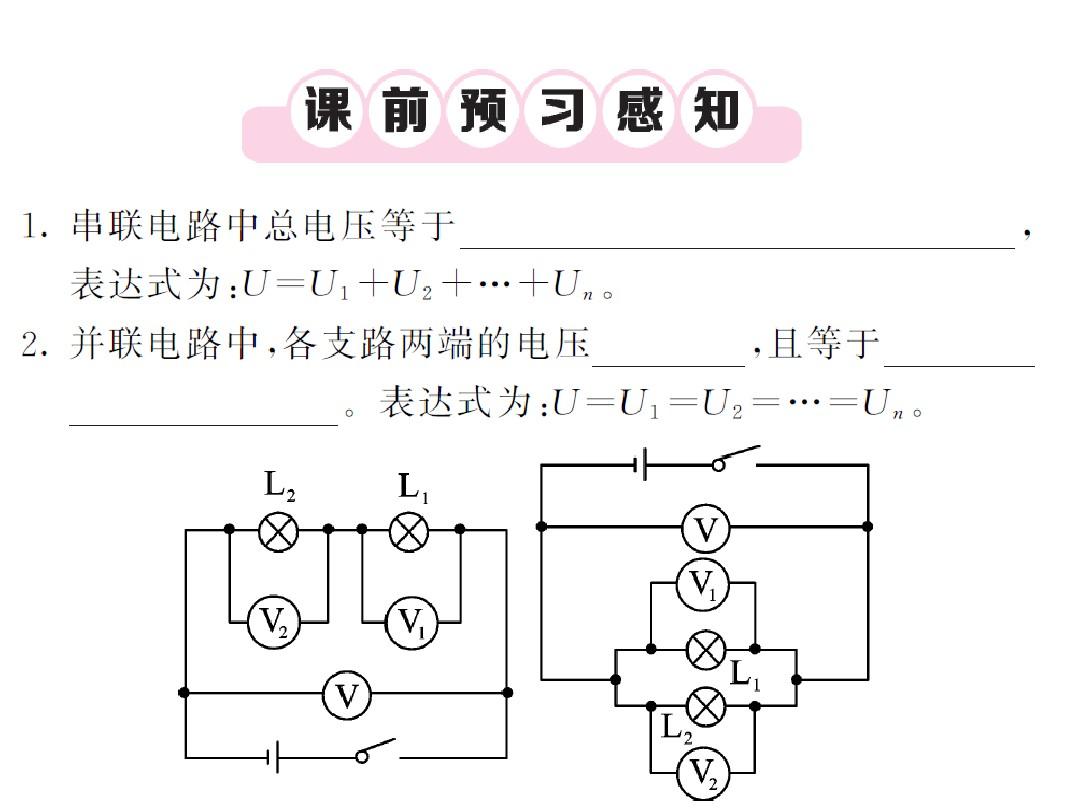

并聯從字面上理解便是并在一起的聯接，有兩個以上的內阻，她們的一端接在一起串聯和并聯電路圖 講解，另一端也聯接在一起，兩個節點是以外加的電流，產生一個又分支的電路，這就稱作并聯電路。如上圖中的兩個燈泡便是并聯關系，其實了控制燈泡的兩個開關互相之間也是并聯。
并聯內阻及電壓和電流的大小
這兒用下圖來說明并聯電路的特性。
并聯電路電流：因?yàn)楦鱾€(gè)大道一段聯接在一起，另一端也聯接在一起，承受同一電源的電流，所以各大道的電流是相同的。
并聯電路電壓：因?yàn)楦鱾€(gè)環路電流相等，依照歐姆定理便可知內阻小的大道電壓大；內阻大的大道電壓小。即并聯各大道的電壓與對應的內阻成正比分配；
由于：I1=U/R1；I2=U/R2；I3=U/R3
所以：I1：I2：I3:=1/R1：1/R2：1/R3
并聯電路電功率：因?yàn)楦鱾€(gè)并聯大道電流相同，各大道電壓又與內阻成正比分配，所以各個環路電功率與內阻也成反比列分配；
P1：P2：P3=U/R1：U/R2：U/R3=1/R1：1/R2：1/R3
并聯電路總電壓：依照基爾霍夫電壓定理知，并聯電路總電壓等于各大道電壓之和：
I=I1+I2+I3
并聯電路內阻：并聯電路總阻值的倒數等于各大道內阻倒數之和，證明如下：
由于：I=I1+I2+I3
所以：
，即：
在實際電路中，常碰到兩個內阻并聯的電路，這時總內阻可以用下式估算：
，故：
當R1≥R2時；兩個組織相差很懸殊的內阻并聯后，其等值內阻更接近與小阻值值。當R1=R2時，R=R1÷2，假如有n個電阻相同的內阻并聯，其等值內阻值為：R=R1÷n。這說明并聯內阻數越多，等值內阻越小。
若總電壓為已知，則分電壓可由下式估算：
，
并聯電路估算題
題目：有兩個內阻并聯，R1=2Ω，R2=18Ω，電源電流為126V。求總內阻R和總電壓I以及兩大道電壓I1和I2，如下圖所示；
解題：由公式：
代入估算：
（2×18）÷（2+18）=36÷20=1.8Ω（并聯電路總內阻），總電壓等于電流被總內阻除（歐姆定理），即：
I=U/R=126÷1.8=70A
流過R1的電壓I1=U/R1=126÷2=63A，流過R2的電壓I2=U/R2=126÷18=7A。
