接地內阻表的使用方式圖解接地?fù)u表接線手搖接地內阻檢測儀系列鉗形接地內阻儀在檢測有回路的接地系統時，不需斷掉接地引下線，不需輔助電極，安全快速、使用簡便。接地內阻測試儀除通過電源線接地導線接地外，產品殼體的接地柱必須接地。接地內阻測試儀在報案臨界值設定狀態下，需先按POWER鍵或按SET鍵3秒退出報案臨界值設定狀態，能夠進行數據鎖定、存儲操作。

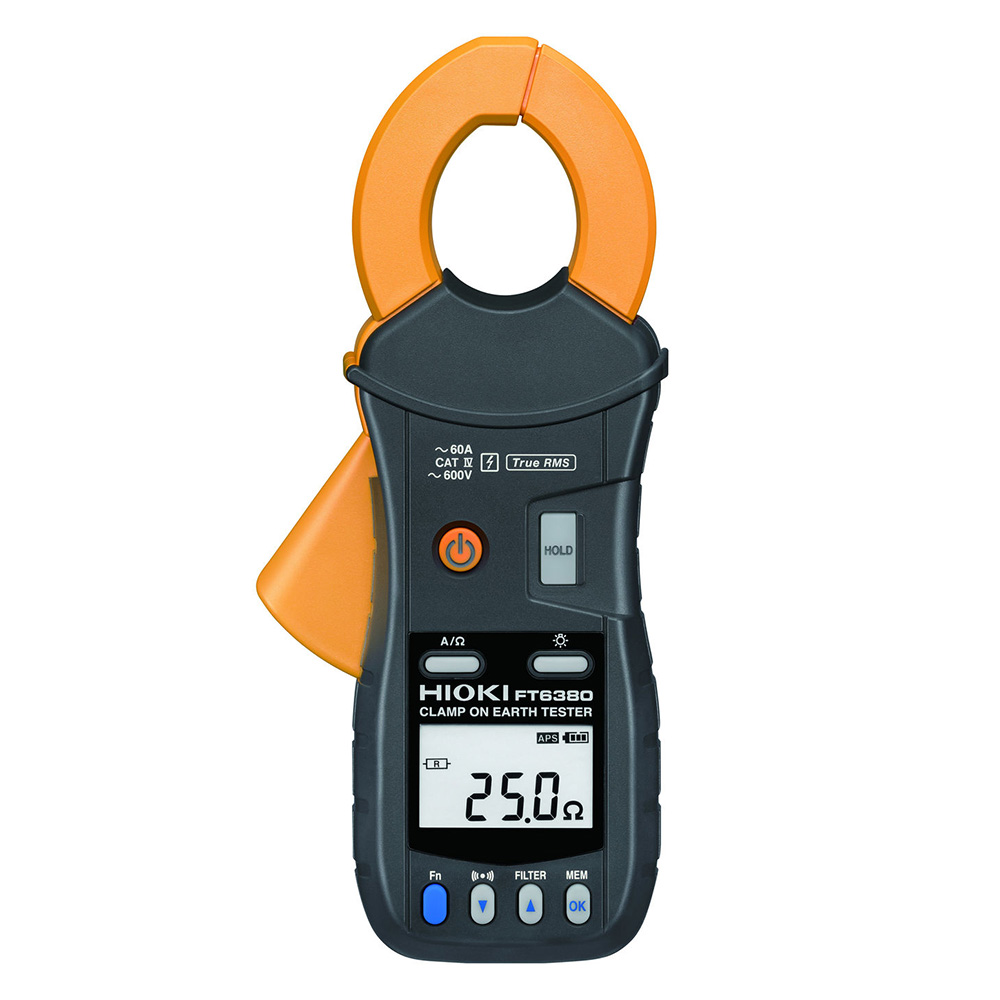

系列鉗形接地內阻測試儀
該儀器是傳統接地內阻檢測技術的重大突破，廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備的接地內阻檢測。在檢測有回路的接地系統時，不需斷掉接地引下線，不需輔助電極，安全快速、使用簡便。能檢測出用傳統方式難以檢測的接地故障，能應用于傳統方式難以檢測的場合，由于系列鉗形接地內阻儀檢測的是接地體內阻和接地引線內阻的綜合值。

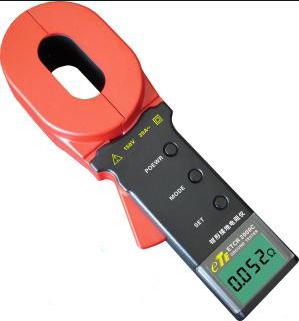

系列鉗形接地內阻儀有長鉗口及圓鉗口之分，見右圖。長鉗口非常適合于工字鋼接地的場合。另外，鉗形接地內阻儀能夠檢測接地系統的泄露電壓和中性線電壓。
技術尺寸
電源：6VDC（4節5號酸性干電瓶）
工作氣溫：-10℃-55℃
相對溫度：10％-90％
液晶顯示器：4位LCD數字顯示，長寬47×28.5mm
鉗口伸開規格：長鉗口28mm；圓鉗口35mm
鉗表質量(含電瓶)：長鉗口1320g；圓鉗口1120g
鉗表規格：長鉗口長293mm、寬90mm、厚66mm
圓鉗口長260mm、寬90mm、厚66mm
防爆產品的防爆標志：ExiaⅡBT3
保護等級：雙重絕緣
結構特征：鉗口形式
阻值換檔：手動
外部磁場：＜40A/m
外部電場：＜1V/m
單次檢測時間：一秒
內阻檢測頻度：＞1KHz
內阻檢測*碼率：0.001Ω
內阻檢測范圍：0.01-1500Ω
電壓檢測范圍：0.00-30.0A
被測電壓頻度：45-65Hz
可儲存檢測數據：50組
內阻報案臨界值設定范圍：1-199Ω
電壓報案臨界值設定范圍：1-499mA
自檢過程中，不要扣壓槍栓，不能伸開鉗口，不能鉗任何導線。
自檢過程中，要保持鉗表的自然靜止?fàn)顟B(tài)，不能翻轉鉗表，不能對鉗口施加外力，否則不能保證檢測的確切度。
自檢過程中，若鉗口鉗繞了導體回路，檢測結果是不確切的，請除去導體回路重新開機。
假如開機自檢后未出現OL，而是顯示一個較大的電阻，見圖4。但用測試環檢查時，仍能給出正確的結果，這說明鉗表僅在測大電阻時（如小于100歐）有較大偏差，而在測小電阻時仍保持原有確切度，用戶仍可放心使用。
內阻檢測原理
系列鉗形接地內阻儀檢測接地內阻的基本原理是檢測回路內阻。見右圖。鉗表的鉗口部份由電流線圈及電壓線圈組成。電流線圈提供激勵訊號，并在被測回路上感應一個電勢E。在電勢E的
作用下將在被測回路形成電壓I。鉗表對E及I進行檢測，并通過下邊的公式即可得到被測內阻R。
電壓檢測原理
鉗形接地內阻儀檢測電壓的基本原理與電壓互感器的檢測原理相同。
見右圖。被檢測導線的交流電壓I，通過鉗口的電壓磁環及電壓線圈形成一個感應電壓I1，鉗表對I1進行檢測，通過下邊的公式即可得到被測電壓I。
接地內阻檢測方式
多點接地系統
對多點接地系統（比如輸電系統塔架接地、通信線纜接地系統、某些建筑物等），它們通過架空相線（通訊線纜的屏蔽層）聯接，組成了接地系統。見右圖。
當用鉗表如上圖檢測時，R1為欲測的接地內阻。R0為所有其它塔架的接地內阻并聯后的等效內阻。
盡管，從嚴格的接地理論來說，因為有所謂的“互內阻”的存在，R0并不是一般的焊工學意義上的并聯值（它會比鉗工學意義上的并聯值稍大），并且，因為每一個塔架的接地半球比起塔架之間的距離要小得多，但是其實接地點數目很大，R0要比R1小得多。為此，可以從工程角度有理由地假定R0=0。這樣，我們所測的阻值就應當是R1了。
多次不同環境、不同場合下與傳統方式進行對比試驗，證明上述假定是完全合理的。
有限點接地系統
這些情況也較普遍。比如有些塔架是5個塔架通過架空相線彼此相連；再如個別建筑物的接地也不是一個獨立的接地網，而是幾個接地體通過導線彼此聯接。
在這些情況下，假若將上圖中的R0視為0則會對檢測結果帶來較大偏差。
出于與上述同樣的理由，我們忽視互阻值的影響，將接地阻值的并聯后的等效電
阻按一般意義上的估算方式估算。這樣，對于N個（N較小，但小于2）接地體的接地系統，就可以列舉N個等式：
單點接地系統從測試原理來說，系列鉗表只能檢測回路內阻，對單點接地是測不下來的。并且，用戶完全可以借助一根測試線及接地系統附近的接地極，人為地制造一個回路進行測試。下邊介紹二種用鉗表檢測單點接地的方式，此方式可應用于傳統的電流-電壓法難以測試的場合。
二點法
在被測接地體RA附近找一個獨立的接地較好的接地體RB（比如臨近的自來水管、建筑物等）。將RA和RB用一根測試線聯接上去。
因為鉗表所測的電阻是兩個接地內阻和測試線電阻的串聯值。
所以，假若鉗表的檢測值大于接地內阻的容許值，這么這兩個接地體的接地內阻都是合格的。
如右圖，在被測接地體RA附近找二個獨立的接地體RB和RC。
*步，將RA和RB用一根測試線聯接上去，見右圖。用鉗表讀得*個數據R1。
第二步電阻的測量學情分析，將RB和RC聯接上去，見右圖。用鉗表讀得第二個數據R2。
第三步，將RC和RA聯接上去，見右圖。用鉗表讀得第三個數據R3。
里面三步中電阻的測量學情分析，每一步所測得的讀數都是兩個接地內阻的串聯值。這樣，就可以很容易地估算出每一個接地內阻值：
這就是接地體RA的接地內阻值。為了易于記憶上述公式，可將三個接地體看作一個三角形，則被測內阻等于鄰邊內阻相加減對邊內阻除2。
接地內阻測試儀建筑物防雷接地系統的應用接地內阻測試儀建筑物的接地極如相互獨立，各接地極的接地內阻檢測見右圖。接地內阻測試儀在HOLD狀態下，需先按SET鍵或POWER鍵退出HOLD狀態，接地內阻測試儀再按MODE鍵步入查閱儲存數據模式，之后按SET鍵+MODE鍵消除所有儲存數據。循環上述操作，能儲存50組數據。
