第十九章 家庭用電 第二節 家庭電路電流過大的誘因 人教版 數學九年級 講座 班主任：凌凌宜 內容 01 自學 02 全程探索 03 全員提升 04 自我評價 自學（1） ）學習目標 1、了解家庭電路電流過大的兩個原因； 了解保險絲的材料特性，了解保險絲如何發揮保險作用。 2、能夠設計實驗來解釋電路中電流過大的原因，并通過實驗探究保險絲在電路中的作用。 (2)自學檢查。 在家庭電路中，所有家用電器都是相連的（填寫“串聯”或“并聯”）。 周日，小天在家開著空調，正在網上查資料。 當父親做飯時將電熱水壺的插座插入插頭時，空氣開關立即“跳閘”。 小天分析，原因可能是電熱水壺插座內部，也可能是家庭電路中家用電器的總功率。 (2)自學檢查。 近年來，許多重大火災報警都是由線路故障引起的。 線路故障的原因之一是接頭處接觸不良。 與良好連接的電阻（填寫“增加”、“減少”或“不變”）相比，該位置消耗的電功率會變大，從而引起局部過熱而火災報警。 還有一個原因是線路老化嚴重，通電時電線之間容易出現漏電。 電流流過電線，引起火災。

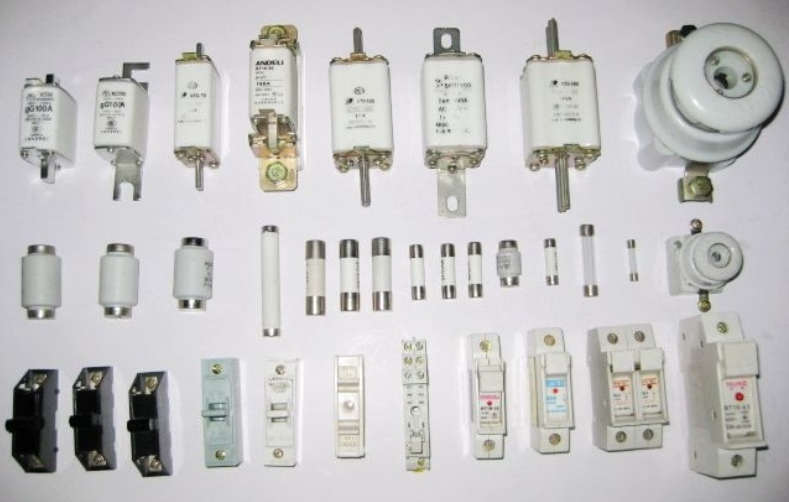

探索一：家用電器總功率對家用電路的影響． 根據P=UI，可求出家庭電路中供電線路、安全裝置、電能表允許通過的最大電壓。 如果通過電壓超過允許值，就會造成線路故障，甚至火災。 家庭電路總功率：P=P1+P2+...+Pn 推論：家用電器總功率過大是家庭電路電流過大的原因之一。 家庭電路電流過大的原因探究二：漏電對家庭電路的影響 探究漏電作為家庭電路電流過大的另一個原因的全過程。 由于安裝電路時不注意，火線與零線直接相連，造成漏電； 電纜的絕緣層損壞或烤壞，電纜和家用電器的使用壽命太長，絕緣層損壞或老化，火線和零線也會損壞。 零線直接連接或家用電器進水導致漏電。 家庭電路漏電很容易引起火災。 漏電對家用電路的影響探究3：保險絲的作用全過程探究各類保險絲。 為了避免電路中電流過大而造成危險，電路中常安裝保險絲，以保護家用電器或人身安全。 ①功能： ②材質： ③注意：選擇合適規格的保險絲，不能用銅線或鐵線代替。 當電路中電流過大時，保險絲就會熔斷，手動切斷電路，起到保護作用。 保險絲采用內阻高、熔點低的鉛銻合金制成。 插入式保險絲盒熔斷器的額定電壓應等于或略小于電路中最大正常工作電壓。
④選擇：借助電壓的熱效應。 保險絲的作用及選用 全員推廣（一） 統一觀點 全員推廣（二） 課堂檢查 1. 家庭電路中，不得造成總開關（帶短路保護器）閉合（） A 。 火線和零線直接相連 B.安裝家用電器時，人體與火線接觸 C.測試筆尖接觸火線 D.同時使用多個高電力家電全員宣講（二）課堂巡視2.在日常生活中，我們有時會遇到以下情況。 在下列情況下，家用電路中的空氣開關可能會閉合（）（1）減少電路中的大功率家用電器； (2)插頭內兩線端相碰； (3)開關內兩線端相碰； (4)室外傳輸電纜絕緣損壞。 A。 (1)、(2) B. (2)、(3) C. (1)、(3) D. (2)、(4) 全員推進 (2) 課堂巡視 3. 關于家庭巡回空壓機電流過大原因，下列說法正確的是（） A、家庭電路中，同時工作的家用電器越多，總內阻越大 B、家庭電路中總電壓過大空壓機電流過大原因，保險絲熔斷燒斷，一定是電路中電器太多，實際功率太大造成的 C.家用電器采用三線插座是為了避免短路而采取的保護措施 D.保險絲通常采用具有較小內阻和較低熔點的合金。 A、斷路 B、家用電器內阻過大 C、電流低于 220VD。 總電壓過大 全員晉升（二）課堂巡視 5、隨著生活水平的提高，家用電器越來越多。 如果在使用過程中出現如圖所示的情況，就會導致連接插頭的電線發熱。 以下方法是可行的（ ） A. 更換保險絲盒中較粗的保險絲 B. 減少同時使用大功率家用電器 C. 在其他家用電器的插頭上插入另一個插頭 D. 不必繼續使用
