在做電路問題時，常常涉及到復雜電路的簡化。 最大的誘因之一就是區分各種家用電器的串并聯關系。
并聯電路：并聯電路是構成電路的兩種基本方法之一，使構成并聯的電路器件之間的電壓存在多條獨立的通路。
串并聯電路，繪制實際電路的公式：先連、首尾連、先進后出。
串并聯電路識別方法圖解
在高中數學中，熱是最簡單也是最困難的部分。 原因很簡單，如果你看懂了電路圖，你就能做所有的題。 困難的原因是你看不懂電路圖，你什么都不知道。
因此，退燒的關鍵是學會區分串并聯電路，了解串并聯電路的特點，分析電路圖，將復雜的電路圖簡化為簡單的串并聯電路。
本期我將介紹幾種串并聯電路的識別方法。 我們?nèi)W(xué)習吧！
串聯電路
定義：兩個或兩個以上的家用電器依次連接到電路中串聯和并聯接線圖，這些連接形式稱為串聯。 （與家電端對端連接）
特征：
(1)電壓只有一路
(2)家電之間的相互影響
(3)開關控制整個電路的通斷，與開關的位置無關
并聯電路
定義：兩臺或多臺家用電器并聯串聯和并聯接線圖，然后接入電路。 這些方法稱為并聯電路。 （用家電“接頭接尾”）
特征：
(1)電壓有多個路徑
(2)家用電器互不影響
(3)分支開關控制整個電路，西開關控制所在大道
串并聯電路的識別方法
方法一：電壓流法
(1)從電源負極開始，沿著連接的導線用箭頭標記電壓路徑，最后回到電源正極；
(2)觀察電壓是否有分流、匯流點：
如果電路中電流只有一條通路，則器件串聯（如圖1所示）；

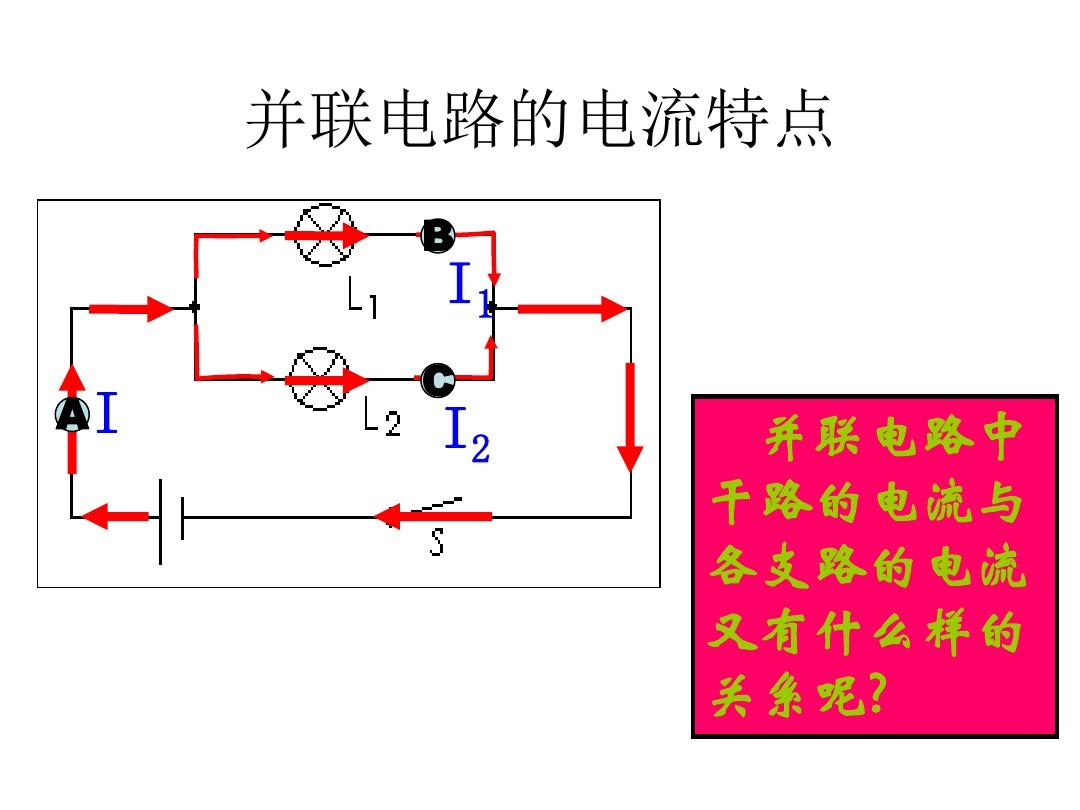

如果電路中存在分流點和匯流點，即電壓的流向小于一路，則分流點和匯流點之間的器件并聯（如圖2所示） ）
方法二：拆卸法
拆除所有家用電器：
如果其他家電無法工作，請將兩臺家電串聯（如圖3）
如果另一臺家電繼續工作且不受影響，則兩臺家電并聯（如圖4）
方法三：節點法
對于其他不直觀的非串聯電路，情況就比較復雜，需要按照幾個步驟來判斷：
第一步是標記節點。 即電路的所有節點都標有不同的字母（或符號）。 電路如圖5所示，其中A、B、C、D均為電路中的節點。
第二步合并節點。 根據節點的特性，你標記的某些節點可能相當于同一個節點，屬于同一個節點的字母（或符號）必須改為同一個字母（或符號），如圖5、電路中的A點與C點為同一節點，應將C改為A。B點與D點為同一節點，應將D改寫為B。即如圖所示電路圖 5 中本質上有兩個節點 A 和 B。
第三步，確定電路的連接形式。 判斷方法一般有兩種：
方法一：
直接判定：如圖5所示，內阻R1、R2、R3兩端獨立連接到節點A、B，因此R1、R2、R3并聯。
技能二：
作圖判斷：即畫出原圖直觀的等效電路圖。 圖5電路圖直觀等效電路圖的具體繪制方法是：先在紙上確定兩點A、B，然后在原圖中畫出A、B兩點之間的器件獨立連接新確定的A、B點，如圖6所示，即圖5的等效電路圖為圖6。
溫馨提醒：“節點法”一般用于非標準及較復雜電路的識別，有一定的難度。 識別串聯和并聯電路的方法有很多種，但是在使用時，您可以根據自己對技術的理解來選擇最合適的技術。 多練習并掌握！ 總之，技巧不是那么多，但品質才是最重要的！
