作業：練習后
排版設計：
第三節串聯電路和并聯電路的連接
1.串聯電路 2.串并聯電路的特點
并聯電路
教學反思：
教學參考：
1 電路連接的基本方法是串聯電路和并聯電路，復雜的是混合電路。 有的電路并聯串聯，如圖085； 有些電路串并聯起來，如圖086所示，這樣就構成了一個復雜的電路。 只要掌握了簡單的識別，就可以識別一些復雜的電路。
2 常用的電路識別方法：
(1)元件連接法：分析電路中各元件的連接形式。 電路兩點之間依次連接的為串聯，并聯的為并聯。
(2)電壓法：只要流過相同電壓的所有元件在電路中沒有分支，就必須串聯。 如果電路中有支路，電壓從負極流出，就會有“分”、“合”、“并”流過每條通路上的元件，再回到正極，則每條大道上的元件并聯。
(3)元件開路法：電路中若去掉一個元件，出現開路，則為串聯； 如果去掉電路中的某個元件，另一個仍能正常工作，則為并聯。
3 本節小結
連接形式
項目
串聯電路
并聯電路
定義 依次連接元素 并聯連接元素
電壓流動特性 電壓只有一條路徑 電壓有多條路徑
元連接特征在電路上一一連接并并聯
開關功能控制整個電路。 分支開關控制整個電路；
第 3 課“連接串聯電路和并聯電路”
學習目標：
1 能知道哪些是串聯電路，哪些是并聯電路； 能畫出簡單的串聯、并聯電路圖； 了解串聯和并聯電路的連接特性； 學習連接簡單的串聯和并聯電路。
2 能設計簡單的串并聯電路，能根據電路圖選擇設備連接電路。
3、在解決問題的過程中，能與朋友進行交流與合作，有克服困難的信心和決心。
方法學習指導：連接實物圖和繪制電路圖時，必須按一定的順序進行，多做實物圖畫電路圖或電路圖連接物理圖的練習。
知網總結：
串聯電路
電路連接形式
并聯電路
連接串聯電路
和并聯電路串聯電路
電路特性
并聯電路
解釋問題：
1 如何判斷電路是串聯還是并聯？
對于比較復雜的電路，我們可以根據串聯電路和并聯電路的電壓特性來確定電路的連接形式。 從圖13-22的串聯電路和圖13-23的并聯電路可以看出，在串聯電路中，通過一臺家用電器的電壓通過另一臺家用電器； 而在并聯電路中，通過一臺家用電器的電壓不會通過另一臺家用電器。 也就是說，當電壓通過家用電器時，如果分成幾部分，分別流過家用電器，這些電路就是并聯電路。 如果沒有分流現象，就是串聯。
根據電壓的分合來判斷電路的方法是判斷電路是串聯還是并聯的常用技術。 朋友們要注意把握。
2 實驗過程中電路應該如何連接？
連接電路時，可將實驗設備放在電路圖中元件符號對應的位置。 如果是串聯電路，可以從電的負極到正極依次連接元件； 如果是并聯電路，可以先把并聯部分接好，再按串聯電路的接法接。
自檢：
1 根據圖087所示的圖表，回答下列問題。
-如果只有燈L1亮，開關應該打開--------，開關應該關閉------
(1)如果只有燈L2亮，則開關應開--------串聯和并聯知識點，開關應關--------
(2)如果燈L1和L2組成串聯電路，則開關應閉合--------，開關應斷開--------
(3) 如果燈L1和L2構成并聯電路，則開關應閉合--------，開關--------
(4)如果開關1、2、3同時閉合，則L1、L2將--------(填“on”或“off”)此時，電路發生-------- --。

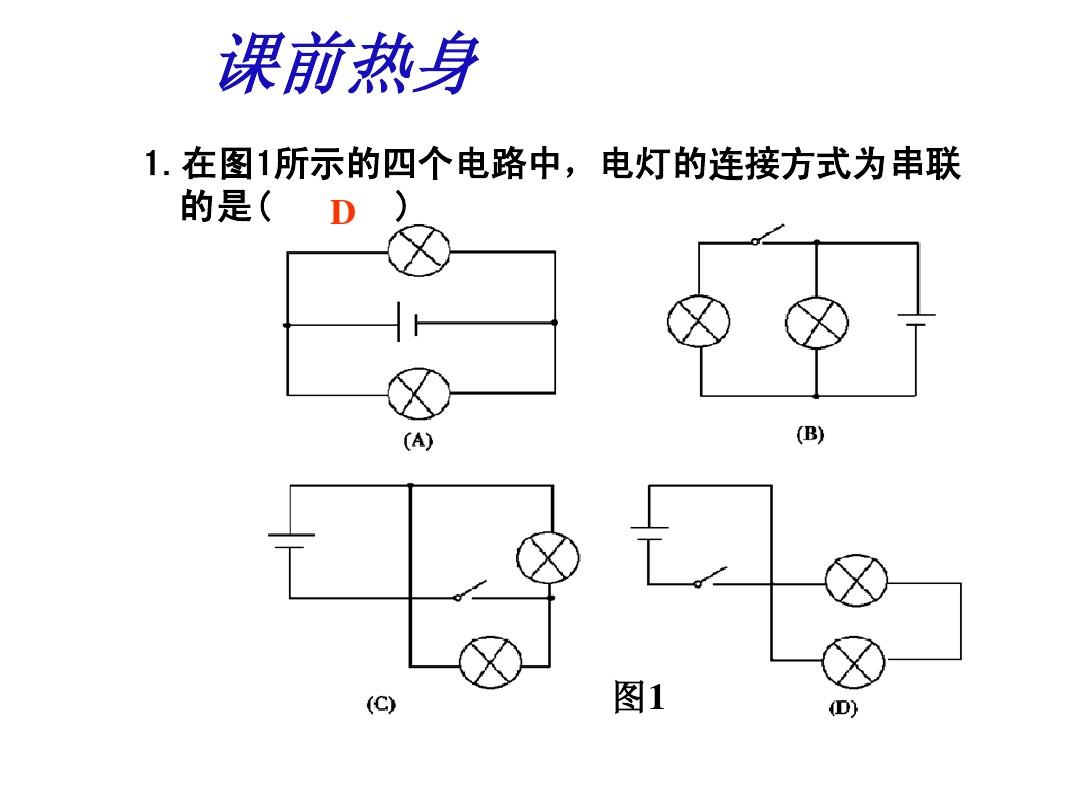

2 如圖088所示，四個電路中，開關閉合后，三個電阻并聯的電路為（）
3、如圖089所示，桌子上有兩個小燈泡和一個開關。 它們的連接電路在桌子底下，看不見。 兩個燈都熄滅了。 請寫下你判斷這兩個小燈泡是串聯還是并聯的方法。
交換花園、外太空：
1 木板上裝有警鈴、小紅燈和電板組，前后門各有兩個開關。 將木板放在中學門衛，值班人員必須根據鈴響判斷是后門訪客； 從門鈴響起串聯和并聯知識點，紅燈亮起，就知道是前門來客了。 請?jiān)O(shè)計一個符合要求的電路并畫出電路圖。
簡答：門衛合上側門開關，但鈴響，說明側門開關、電鈴、電形成電壓通路。 前門客人合上前門開關，燈亮，門鈴響，說明前門開關、小燈泡、電鈴、電形成了另一條電壓通路。 因此，該電路有兩條通路，但通路電壓通過警鈴。電路如圖090所示
2.在家長的帶領下觀燈
(1) 這個“圖13-32”只顯示了一串喜慶的彩燈。 觀察小彩燈是如何連接的？ 一共有多少個燈籠？ 想一想如果其中一個燈泡壞了會發生什么？ 如果拿走彩燈的一部分（仍然保持電路在通路中），可能會出現什么現象？
(2)“滿天星”也是一種喜慶燈籠，由多串小彩燈組成。 觀察每串彩燈之間的連接形式？ 想知道為什么它關閉時是一串燈泡而不是一個燈泡？
3 加拿大新家具
模擬太陽光的燈：英國一家公司研制出一種與太陽光相同的人工照明——分子弧光燈。 它通過電弧霧化硫酸錫分子發光，可以使所有顏色發出的連續光譜相當均勻地變成可見光。 這些燈的使用壽命約為5000小時，可用于井下作業，改善礦工的生活條件。
熱感應燈：英國一家公司推出了一種熱感應燈。 在漆黑的夜晚，當人們踏入臥室時，這些燈會通過感應人體溫度而手動開啟。 這些熱感應燈不僅使用方便，而且防盜。 例如，當竊賊在夜間闖入房間時，感應燈突然變白，這會讓小偷大吃一驚并立即逃跑。
節能冷光燈：日本某公司生產了一種節能冷光燈，它的表面玻璃上鍍了一層銀膜，銀膜上再鍍上一層二硅氧烷膜。 這兩層薄膜的結合可以將紅外線反射回給鎢絲加熱，并讓可見光通過，從而大大減少熱量損失。 一盞 100 瓦的燈消耗的電量與一盞 40 瓦的白熾燈一樣多。
塑料熒光燈：英國一家公司研究了用塑料生產熒光燈的技術。 它在透明塑料中加入熒光化合物制成塑料管，并在管外涂上熒光涂料。 等離子聚合產生一種特殊的薄膜，然后制成塑料熒光燈。 與傳統的玻璃管熒光燈相比，塑料熒光燈具有重量輕、不易碎、節能等特點。
無極燈：法國加利福尼亞州的一家公司發明了一種沒有燈管或電極的新型燈。 該燈與傳統的白熾燈或熒光燈有很大不同。 燈泡玻璃的內表面沒有鎢絲和電極，而是涂有熒光粉，利用高頻感應系統將里面的汞蒸氣放電，形成大量的光。 紫外線照射熒光粉后，燈泡就會發光。 由于燈內無易損件，使用壽命長達6萬小時，比普通白熾燈節電3/4。 適用于高空、水下等難以更換燈泡的場所。
磁力燈：日本專家發明了一種方便、安全、可靠的磁力燈。 這些燈結構簡單，底座是一個金屬圓盤。 匹配的電極上有兩個磁極嵌入塑料封裝中。 當磁極吸引燈頭時，電壓通過燈的兩個極在兩個磁極之間傳送，從而使燈發光。 有了這些燈，只用一只手就可以很容易地安裝到電上，沒有觸電的危險。
微波燈：英國一家家具公司推出了一種半徑只有幾分米的大燈泡。 它沒有鎢絲、電極，外部也沒有電路連接。 它利用微波能量加熱燈泡中的硫磺蒸氣而發光。 它具有極高的照度，約為普通白熾燈的150倍。
答：1、（1）2、1、3（2）1、2、3（3）3、1、2（4）1、2、3（5）脫落、漏電
2.D
3. 取下任意一個燈泡，然后合上開關。 如果另一個燈泡還在發光，說明它是并聯的； 如果另一個燈泡不發光，則表示它是串聯的。
