[!--downpath--]實驗一基爾霍夫定理的驗證
姓名班級學號日期
一、預習思索題
1.實驗?zāi)康模?span style="display:none">rUi物理好資源網(原物理ok網)
（1）驗證基爾霍夫定理，加深對基爾霍夫定理的理解。
（2）把握直流數字水表的使用和檢測方式。
2.基爾霍夫電壓定理：在集總電路中，任何時刻流入或流出任一節點的所有大道電壓的代數和恒等于零，即對電路中任意節點，流入、流出該節點的代數和為零。

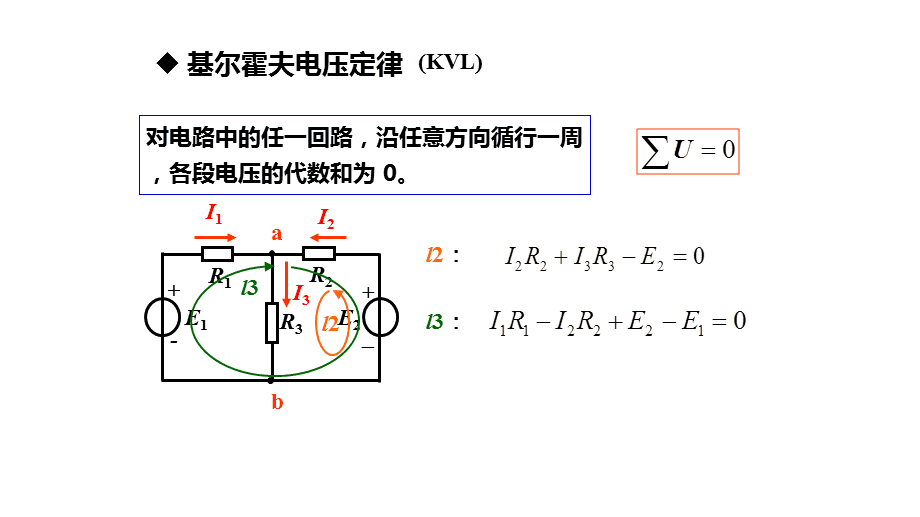

3.基爾霍夫電流定理：在集總電路中，任何時刻沿任一閉合回路所有大道（或器件）電流的代數和恒等于零，即在電路中任一閉合回路，電壓降的代數和為零。
4.依照圖3-1的電路參數，估算待測的電壓I1、I2、I3和各內阻上的電流值并填表（表7-1、7-2）。
5.在圖3-1的電路中，A、D兩節點的電壓多項式是否相同？為何？
答：不相同，由于電壓參考方向不一致，對應正負號不一致。
6.在圖3-1的電路中可以列幾個電流多項式？它們與繞行方向有無關系？為何？
答：3個，它們與繞行方向有關。由于繞行方向影響數值的正負。
7.實驗中基爾霍夫定律怎么計算電流，若用表針式電壓表測各大道電壓，哪些情況下可能出現電壓表表針反偏，應怎樣處理，在記錄數據時應注意哪些？若用直流數字毫安表進行檢測時，則會有哪些顯示呢？
答：用萬用表檢測時，當接線反接時表針會反偏；記錄數據時注意電壓的參考方向，若電壓的實際方向與參考方向一致，電壓取正號，反之，則取減號；若用直流數字電壓表進行檢測，顯示結果會帶有正負號基爾霍夫定律怎么計算電流，早已考慮了電壓的方向。
二、實驗過程與原始數據記錄
1.檢測大道電壓，測得的數據填入表7-1中。
電壓參考方向：以流入節點的方向為正
表7-1大道電壓數據
2.檢測大道電流，測得的數據填入表7-2中。
電流參考方向：左網孔順秒針，右網孔逆秒針
表7-2各器件電流數據
三、實驗數據處理
1.依據表7-1實驗數據，選取實驗電路中的任一個節點，驗證基爾霍夫電壓定理（KCL）的正確性。所列多項式、所代數據要寫清楚。
答：選擇圖3-1中的A點：
按照基爾霍夫電壓定理：I?+I?+I?=0
代入表7-1中電流檢測值：I?=1.926；I?=5.988；I?=-7.914；
得：1.926+5.988-7.914=0
KCL創立。
2.依據表7-2實驗數據，選取實驗電路中的任一個閉合回路，驗證基爾霍夫電流定理（KVL）的正確性。所列多項式、所代數據要寫清楚。
3.列舉求解電流UEA和UCA的電流多項式，并依照表7-2實驗數據求出它們的數值。所列多項式、所代數據要寫清楚。
答：按照電流的參考方向，列舉如下等式，并代入表7-2電流檢測值，得：
四、實驗推論
在偏差容許的范圍內，基爾霍夫定理創立。
