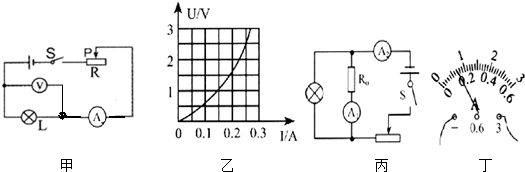

高考數學考點--實驗伏安法檢測小燈泡的電功率（帶解析）實驗：伏安法檢測小燈泡的電功率【考情剖析】關于“實驗：伏安法檢測小燈泡的電功率”這一節設計實驗電路并聯接實物電路、測量額定功率及兩次實際功率、實驗表格設計及記錄數據、實驗步驟的正確性及順序、總結實驗推論、實驗中的注意事項。【知識點睛】伏安法測小燈泡的電功率1實驗原理：P=UI2實驗電路圖：3實驗器材：電源、滑動變阻器、電壓表、電流表、小燈泡、燈座、開關、導線若干4實驗步驟：（1）按設計的電路圖聯接實物，并設計實驗記錄表格（2）檢測電路無誤后，閉合開關S，聯通滑動變阻器的滑片P，觀察電流表的示數。當電流表的示數等于小燈泡的額定電流時，停止滑動伏安法測小燈泡的電功率，并記下電壓表的示數（3）調節滑動變阻器，使小燈泡兩端的電流為額定電流的1.2倍，觀察小燈泡的發光情況，并記下電流表和電流表的示數（4）調節滑動變阻器，使小燈泡兩端的電流為額定電流的1.5倍，觀察小燈泡的發光情況，并記下電流表和電流表的示數（5）整理實驗器材5實驗表格次數電流U（V）電壓I（A）電功率P（W）燈泡色溫U實=U額U實＞U額U實＜U額6實驗推論：若U實＞U額，則P實＞P額，小燈泡很亮若U實=U額，則P實=P額，小燈泡正常發光若U實＜U額，則P實＜P額，小燈泡很暗7注意事項（1）選擇的器材尺寸要合適，比如滑動變阻器容許通過的最大電壓要小于燈泡的額定電壓（2）聯接電路時開關斷掉，滑動變阻器滑到電阻最大處（3）使小燈泡的電流低于額定電流時，要注意觀察電流表示數的變化，以免電流偏低，燒毀小燈泡例1小華在“探究小燈泡的照度與什么誘因有關”的實驗中，所用電源電流恒為3V，小燈泡上標有“2.5V”字樣．（1）請用筆劃線取代導線，將圖中的實物電路聯接完整．（2）閉合開關前，應將滑動變阻器的滑片移到最端（選填“左”或“右”）．閉合開關后，發現燈泡不亮，電流表無示數伏安法測小燈泡的電功率，電壓表有示數．若電路中僅有一處故障，這個故障可能是：．（3）排除故障后繼續實驗，小華進行了4次檢測，并將有關數據及現象記錄在表格中．在第1次實驗中小燈泡不亮的緣由是：．（4）剖析表中信息，可知小燈泡的額定功率為．實驗得出的推論是：小燈泡的實際電功率，燈泡越亮．（5）小華還發覺實驗記錄也可以拿來估算鎢絲的阻值，但每次估算出鎢絲的阻值卻不一樣，請你對此作出一
