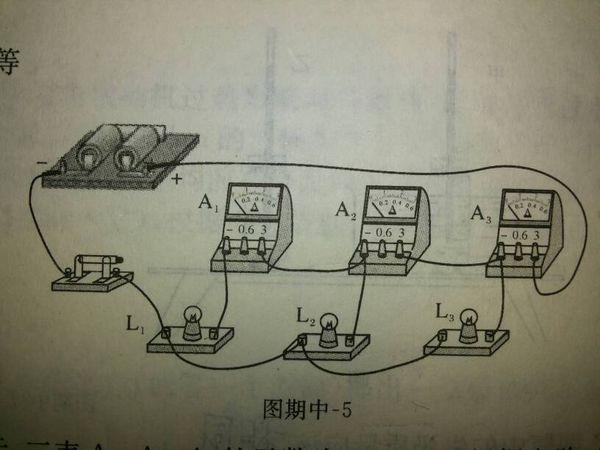

1.某同事在實驗中聯接的實物如圖，請你在方框內畫出相應的電路圖．
先剖析各器件的聯接形式，之后用導線將各器件依次聯接上去，按照實物圖完成電路圖即可．
解析
從電源負極依次經過燈泡L1、燈泡L2、開關回到電源正極，電流表并聯在L2兩端，如右圖所示：
2.如圖所示，用筆劃線取代導線，將各器件連成電路．要求：L1、L2串聯，電流表測L1兩端電流，按電路的聯接在左邊的實線框內畫出相應的電路圖．
串聯電路是指各電路器件順次聯接，電流表測L1兩端的電流說明電流表并聯在L1的兩端；之后按電壓流向法聯接實物圖和畫出電路圖．
解析
（1）按電壓流向法，線聯接電源之后依次串聯開關、燈泡L2、燈泡L1回到電源的正極初三物理電路圖，之后把電流表并聯在燈泡L1的兩端即可，如右圖所示：
（2）先畫出電源，從電源的負極出發依次畫出開關、燈泡L2、燈泡L1回到電源的正極，最后把電流表畫在燈泡L1兩端即可，如右圖所示：
3.如圖1所示的實驗是用伏安法測小燈泡內阻的實驗．
（1）用筆劃線取代導線將圖中的滑動變阻器及電流表接入電路中．當開關閉合之前，滑動變阻器的滑片應處在電阻端；
（2）若小李朋友根據設計的電路進行實驗時，電壓表和電流表的示數如圖2甲、乙所示，則電壓表的讀數是，電流表的讀數是，燈泡的電阻是Ω．
（3）若閉合開關后發覺電壓表表針偏轉較大，電流表表針沒有偏轉，該故障的緣由是（選填下述故障緣由的字母代號）．
A．燈泡兩端接線漏電
B．電源接觸不良
C．燈泡兩端接線斷路
D．電壓表接線漏電
（1）滑動變阻器按一上一下的原則串聯在電路中，電流表與燈泡并聯，據此聯接電路圖；當開關閉合之前，為保護電路，滑動變阻器接入電路的電阻應為滑動變阻器的最大電阻；
（2）按照水表的阻值和分度值讀出示數，借助歐姆定理求出R的電阻；
（3）電壓表表針偏轉，電流表表針沒有偏轉，說明電路是通路，問題出在電流表接線柱接觸不良或內阻漏電（兩端電流為0）．
解析
（1）滑動變阻器的任意上方接線柱與燈泡串聯，電流表與燈泡并聯，如右圖所示：
當開關閉合之前，保護電路的滑動變阻器的滑片處于最大電阻處的C端；
（2）電壓表接的是0～0.6A阻值，分度值為0.02A，其示數為I=0.28A；
電流表用的阻值為0～15V阻值，分度值為0.5V，其示數為U=8.5V，
內阻R的電阻R=
≈30.4Ω；
（3）若閉合開關后，電壓表表針偏轉初三物理電路圖，電流表表針沒有偏轉，說明電路是通路，問題出在：內阻漏電（兩端電流為0），故障緣由A．
故答案為：
（1）如上圖所示；C；
（2）0.28；8.5；30.4；
（3）A．
