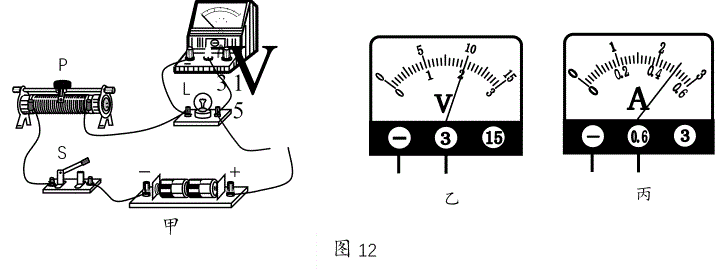

(1)從圖中可以看出，電壓表的指針沒有指向零位，必須先進行調零。 (2) 將小燈泡的額定電流和內阻代入公式I=即可計算出其額定電壓，再與0.6A比較。 大于0.6A用小阻值，小于0.6A用大量程； 根據電路圖連接實物圖時，應注意一一對應，以及水表電阻值的選擇； (3)根據小燈泡的額定電流為2.5V，電阻約為10Ω，確定電流表和電壓表的阻值，然后讀取電流表和電壓表的讀數，估算出小燈泡的實際功率燈泡根據 P=UI； (4)根據小燈泡的額定電流為2.5V，結合UI圖像，找出對應的額定電壓，根據P=UI估算出燈泡的額定功率； 觀察UI圖像，由R=估算出幾組內阻，進而判斷燈泡內阻的變化趨勢。 【分析】（1）由圖（1）可知，電壓表指針未指向零標線，應先調零； (2)由于燈泡的額定電流為2.5V，電流表應選用0-3V的阻值，由于I===0.25A<0.6A做測定小燈泡電功率，故應選用0-0.6A的阻值對于電壓表，當滑動變阻器的滑塊接在右端時做測定小燈泡電功率，接入電路的電阻變小，所以滑動變阻器的下端應選為“右下”； (3)根據電流表選擇0-3V的阻值，可知U=1.8V，電壓表選擇0-0.6A的阻值，可知：I實= 0.22A, P real = U real I real = 1.8V × 0.22A = 0.396W; (4) 從UI圖中看，當U=2.5V時，I=0.25A，所以P=U量I=2.5V×0.25A=0.625W； 從UI圖中可以看出，當U1=1.5V時，I1=0.2A，所以R1===7.5Ω； 當U2=2.5V時，I2=0.25A，所以R2===10Ω，所以小燈泡鎢絲的阻值隨著電流的減小而減??； 因此，答案是： (1) 將電壓表指針調零； (2) (3) 0.22A，1.8V，0.396W； (4) 0.625W，增加。
