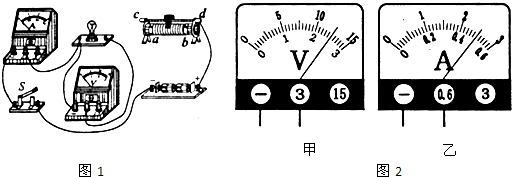

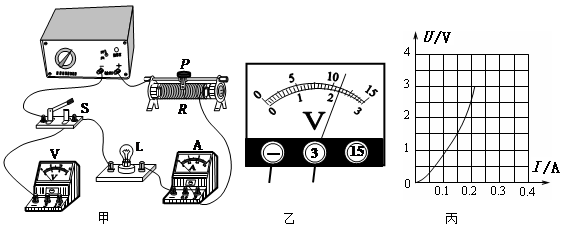

(1)在物理連接圖中，主要從電壓表、電壓表、滑動變阻器的用途考慮：從電壓表、電流表的阻值、接線方式、正負極端子三個方面進行分析。 從滑動變阻器的端子選擇和滑動位置分析。 (2)合閘前做測定小燈泡電功率，滑動變阻器處于最大阻值，電壓表顯示數字，小燈泡不亮，說明電路中阻值過大； (3)電壓表的正確讀數：先確定電壓表值所用的阻值，再確定每一大格和每一小格所代表的數字。 (4)知道額定電壓和額定電流，根據P=UI估算額定功率。 【分析】（1）電流表并聯在燈泡和滑動變阻器的兩端，測量燈泡和滑動變阻器的總電流，所以電流表的“3”端和電流表的右上端滑動變阻器接錯，電流表應與燈泡并聯兩端，電流表的“3”端接燈泡右端的接線端子，如圖右圖：（2）閉合開關前，滑動變阻器處于阻值最大的位置，電壓表顯示數字，小燈泡不亮，說明電路介質阻值過大，所以選C； (3)電流表測量小燈泡兩端的電流。 當電流指示小燈泡額定電流時，小燈泡能正常發光； 一個大格代表0.2A做測定小燈泡電功率，每個小格代表0.02A，電壓為0.24A，P=UI=2.5V×0.24A=0.6W。 所以答案是： (1) 如上圖所示； (2)丙； (3) 2.5； 0.24； 0.6；
