凸透鏡成像實驗儀器的制造方法
【專利摘要】本發明公開了一種凸透鏡成像實驗儀器，包括工作臺、支撐座、球頭螺栓、手輪、光幕、凸透鏡和蠟燭。 可實現高、微動； 采用螺栓傳動，蠟燭與光幕板連接穩定，保證定位精度，避免操作人員被燭液燙傷； 數顯尺安裝在支撐底座上，采用高精度數顯尺后可直接讀取物體。 距離和像距數值偏差小，精度高，實驗結果更準確。
【專利說明】
凸透鏡成像實驗儀器
技術領域
[0001] 本發明屬于光學實驗設備，具體涉及一種凸透鏡成像實驗設備。
【背景技術】

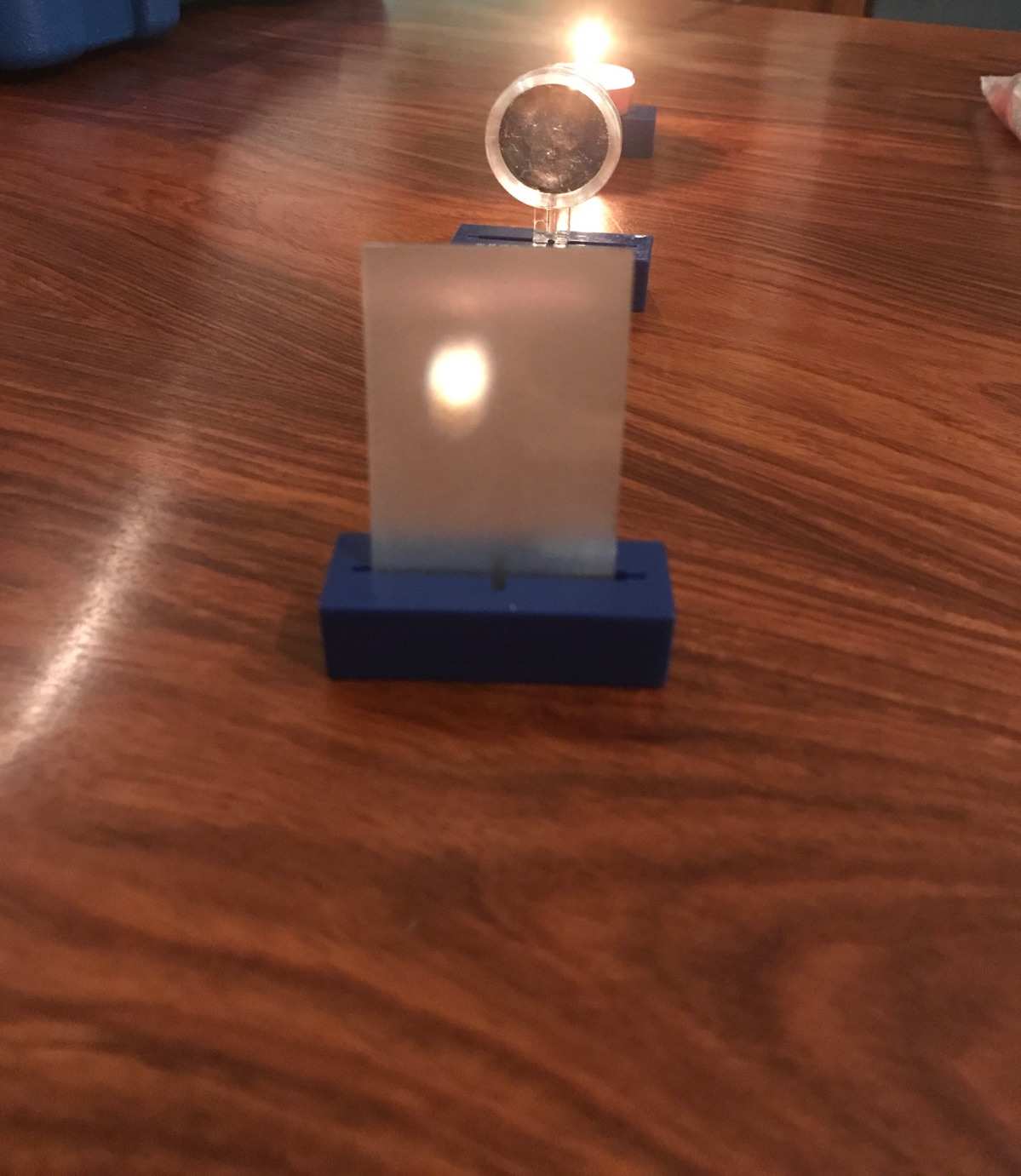

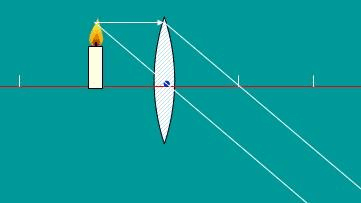

眾所周知，小學數學課本中光的折射單位有一個重要的凸透鏡成像實驗，也是研究光現象的基礎實驗之一。 本實驗傳統的實驗方法是采用燃燒蠟燭的火焰作為光源，將凸透鏡和光幕固定在光具座上，通過連接光源改變其與凸透鏡的距離，然后連接光幕的位置來找到圖像。 通過進一步計算得到實驗數據，分析總結凸透鏡成像規律。 而且，上述實驗方法存在諸多不足，例如用手直接連接支撐座，操作時容易出現異常噪音，穩定性差，手動操作偏差較大。 實驗還需要用肉眼看說明書，存在人為偏差，影響數據的分析，而且需要強調零件和剖面，不方便，浪費時間，實驗效率低。
【發明內容】
[0004] 為了克服現有技術存在的上述缺陷，本發明的目的是提供一種操作方便、結構簡單、成本低廉的凸透鏡成像實驗儀器，偏差小，精度高，實驗結果更準確。
本發明提供的凸透鏡成像實驗儀器，它包括工作臺、支撐座、滾珠螺栓、手輪、光幕板、凸透鏡、蠟燭，工作臺上設有銷釘，支撐座有三個，分別安裝有光幕板、凸透鏡和蠟燭，銷子中間固定有凸透鏡支撐座，有兩個球螺栓，兩個球螺栓的一端固定在有凸透鏡的支撐座上，另一端固定在銷釘上。兩個球頭螺栓分別穿過裝有光幕板和蠟燭的支撐座后，與兩個手輪連接，兩個手輪固定在工作臺兩端。 滑動。 它還包括數字顯示標尺和顯示屏。 設有光屏板和蠟燭的支撐底座上設有數顯尺，數顯尺通過數據線與顯示屏連接。
本發明提供的凸透鏡成像實驗儀，其有益效果是，將支撐座聯通改為滾珠絲桿自動提升，定位精度高，可實現微動； 采用螺栓傳動，蠟燭與光幕板聯通穩定，保證其定位精度，避免蠟燭液灼傷操作人員； 在支撐底座上安裝數顯尺，利用高精度數顯尺直接讀取物距、像距數值，偏差小，精度高，實驗結果更準確； 簡單方便，安裝方便，操作方便，實用性強。
【附圖說明】
[0006]圖1是本發明實施例的平面示意圖。
如圖所示：
1、手輪； 2.光幕板； 3.支撐座； 4.凸透鏡； 5、滾珠絲杠； 6.蠟燭； 7、顯示屏； 8、數顯尺； 9、數據線； 10.工作臺。
【具體實施方法】
下面參考附圖，結合實施例，對本發明提供的凸透鏡成像實驗儀進行詳細說明。
實施示例
[0024] 參照說明書附圖1，本實施例的凸透鏡成像實驗儀，其包括工作臺10、支撐座3、滾珠絲桿5、手輪1、光幕板2、凸透鏡4、蠟燭6、數碼管顯示尺8和顯示屏7，工作臺10上設有銷釘，支撐座3有三個，分別裝有光幕板2、凸透鏡4和蠟燭6，支撐座3將凸透鏡4固定在銷軸的中部，滾珠螺栓5有兩個，兩個滾珠螺栓5的一端均固定在裝有凸透鏡4的支撐座3上，另一端兩個滾珠螺栓5的兩個分別穿過裝有光幕板2和蠟燭6的支撐座3后與兩個手輪I連接，兩個手輪I固定在工作臺10的兩端，支撐座3裝有光幕板2和蠟燭6可通過球頭螺栓5在銷軸中滑動，安裝光幕板2和蠟燭6的支撐座3上均設有數顯尺8 ，數字顯示尺8通過數據線9與顯示屏7連接。
操作過程：安裝、調整工作臺10，確定光幕板2和蠟燭6的位置凸透鏡成像規律實驗器材，打開顯示屏7，復位。 點燃蠟燭，轉動手輪1，旋轉球頭螺栓5，使光幕板2或蠟燭6平移，調整光幕板2與蠟燭6的位置。聯通蠟燭6與燈光屏板2，當成像發生變化時，讀取并記錄像距和物距的數值。 觀察最清晰的圖像，讀出顯示屏7之間的距離和物距值，比較分析物距和焦距的關系，更換不同焦距的凸透鏡3進行實驗和分析。
【主權項目】
1.一種凸透鏡成像實驗儀器，其特征在于：它包括工作臺、支撐座、滾珠螺栓、手輪、光幕板、凸透鏡、蠟燭，工作臺上設有銷釘，支撐座有三個，分別安裝帶有光幕板、凸透鏡和蠟燭，銷子中間固定有凸透鏡的支撐座，有兩個球螺栓，兩個球螺栓的一端固定在有凸透鏡的支撐座上凸透鏡成像規律實驗器材，兩個球頭螺栓的另一端分別穿過裝有遮光板和蠟燭的支撐座后與兩個手輪連接。 兩個手輪固定在工作臺兩端。 裝有遮光板和蠟燭的支撐座可通過球頭螺栓在銷軸中滑動。 2.根據權利要求1所述的凸透鏡成像實驗儀器，其特征在于:它還包括數字顯示尺和顯示屏，在光屏板和蠟燭的支撐底座上設有數字顯示尺，并且數字顯示尺顯示尺通過數據線連接至顯示屏。
【文件號碼】/
【開放日期】2016年8月17日
【申請日期】2016年5月13日
[發明人]趙娟、姚福勤、吳超、李榮祥
【申請人】青島工程學院
