經常有這樣的問題：給你幾組小燈泡的U、I值，要求畫出小燈泡的伏安特性曲線。 還有就是給你一個已知電動勢和內阻的電源，接上這個小燈泡，這個小燈泡的實際功率是多少？
明天我們重點討論小燈泡有伏安特性曲線時，小燈泡實際功率的計算。 其他知識點也都有涉及。
讓我們從一個例子開始。
例子：
在做“畫小燈泡伏安特性曲線”的實驗時，所用的電壓表的電阻約為幾歐姆，電流表的電阻約為一萬歐姆。 實驗中獲得了八組數據。 在圖1所示的電壓-電壓（IU）坐標系中，通過連接點得到小燈泡的伏安特性曲線。
圖1
①請確定實驗電路的連接形式，根據您的判斷在圖2實線框內畫出實驗電路圖，并連接圖3中的線路，使其成為實驗電路。
圖2
圖3
②根據圖4，可以確定小燈泡的功率P與U2、I2（為平方）的關系。 下列示意圖中正確的是。
圖4
③將被測燈泡接入電源，形成如圖5所示電路。電源電動勢為8.0V，電阻為16Ω。 那么小燈泡實際消耗的電功率為 。
圖5
分析與解答：
①由于小燈泡的電流需要從零開始減小，所以滑動變阻器應接元件壓力式。 并且由于小燈泡的電阻與電壓表的內阻相差不大，所以通過電壓表的外接來檢測小燈泡的電壓。 電路圖如圖6所示，物理圖如圖7所示。
圖6
圖7
②因?yàn)樾襞莸碾娮柚惦S著電流和電流的減小而減小，根據功率公式P=U2/R，P=I2R（平方），所以小燈泡的功率P與U2的關系和I2，原理圖4中正確的是D。
③在圖1小燈泡的伏安特性曲線上，畫出電源的IU圖像，如圖8所示，圖像在U軸上的截距代表電動勢，在U軸上的截距代表電動勢。 I軸代表漏電壓。 兩幅圖像交點的坐標代表了燈泡和電源的共同工作狀態，即兩端的電流和流過的電壓。 交點坐標大概是U=2.5v，I=0.35A。 所以小燈泡實際消耗的電功率約為2.5×0.35w=0.875w。
圖8
方式總結：
由于小燈泡的電阻值隨著電流和電流的減小而減小，因此雖然已知電源的電動勢和內阻測小燈泡的電功率的原理，但很難用公式來估算小燈泡實際消耗的電功率。 在小燈泡的伏安特性曲線上，畫出電源的IU圖像，兩幅圖像的交點坐標表示小燈泡和電源的共同工作狀態，即電流兩端以及通過它們的電壓。 讀出電流坐標和電壓坐標，兩者的乘積代表電源的輸出功率，也稱為小燈泡實際消耗的電功率。
鞏固練習：

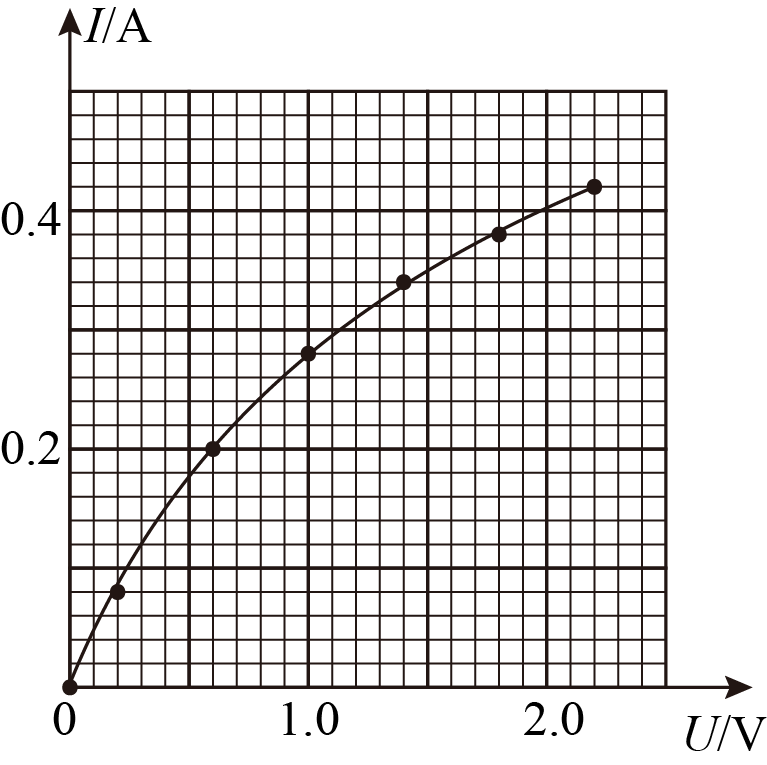

小燈泡的鎢絲內阻會隨著溫度的下降而降低。 為了研究這個現象，同事使用了以下實驗設備：電流表V、電流表A、滑動變阻器（0~10Ω）、電源、小燈泡、開關和一些電線，并用這些設備設計了實驗電路并進行實驗。 得到的實驗數據以點的形式記錄在圖9的IU坐標系中（I和U分別代表小燈泡上的電壓和電流）。
圖9
① 請?jiān)谙驴蛑挟嫵鰧?shí)驗電路圖；
圖10
②讀取圖11中電流表和電壓表的指示，并將這組數據標記在圖9的IU坐標系中，然后繪制小燈泡的IU曲線；
圖11

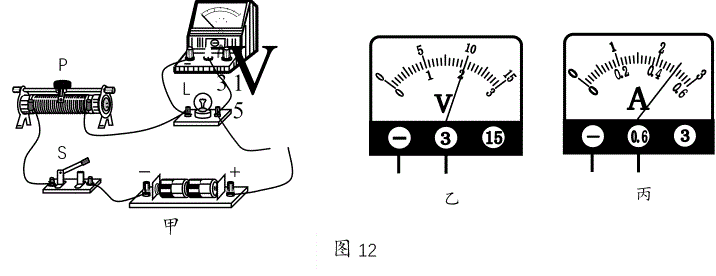

③如果將該朋友本次實驗中使用的小燈泡L連接到圖12所示的電路中，電源電動勢E=2.0v，忽略電阻，內阻R=5.0Ω測小燈泡的電功率的原理，則電此時小燈泡的功率P=。 （保留2位有效數字）
圖12
參考答案：①見圖13；
圖13
②見圖14；
圖14
③0.16±0.02（2分）
