[!--downpath--]一、伏安法測電阻
1、 實驗原理：R=U/I
2、 實驗方式：對一個未知阻值，用電壓表測出它兩端的電流 U，用電流表測出通過它的電壓 I，應用歐姆定律變形式 R=U/I，就可以求出其阻值值，這種檢測阻值的方式叫 伏安法。
3、實驗器材：電源（學生電源、蓄電池、干電池均可），電壓表，電流表，滑動變阻器，開關，待測內阻 Rx，導線等。

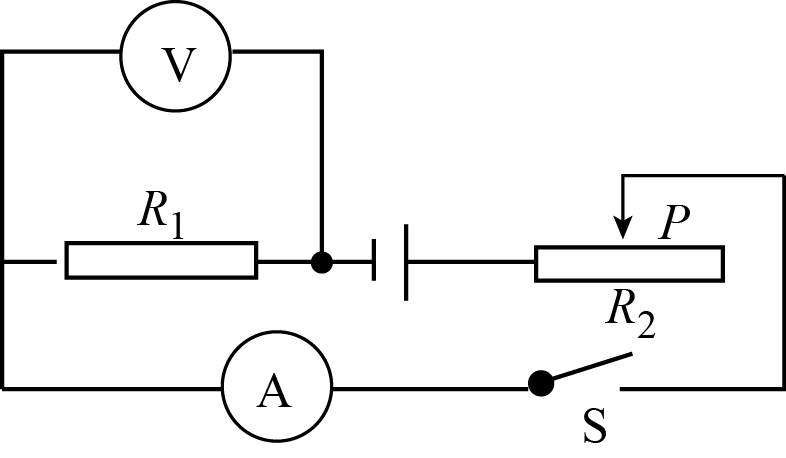

實驗電路圖及實物圖
4、實驗步驟
(1) 根據實驗原理畫出電路圖如圖，并連好實物電路，在連接電路時（先聯接串聯的主電路，后聯接電壓表），開關應處于 斷開狀態。
(2) 設計記錄數據的表格。
記錄數據的表格
(3) 檢查電路無誤后，調節滑動變阻器的滑片，使它處于 阻值最大處(這樣閉合開關時電路中的電壓最小）。
(4) 閉合開關后，用滑動變阻器調節電路中的電壓，改變待測內阻兩端的電流，記下三組對應的電壓值與電壓值電阻的測量實驗電路圖，分別填入表格中。
(5) 根據記錄的三組數據分別求出三個對應的內阻值，并估算出它們的平均值。這是 減小實驗偏差的方式。
二、在連接電路時應注意的問題
1、連接電路時，接線應有序進行，按照電路圖從電源負極出發，把支路上的各器件串聯上去，然后把電壓表并聯在待測內阻的兩端。
2、連接實物電路時要將開關斷掉。
3、閉合開關前要將滑動變阻器的滑片調至電阻最大處。
4、電流表應與待測內阻串聯，電壓表應與待測內阻并聯。
5、使用試觸法選擇水表阻值。為了減少偏差，要求檢測時水表表針的偏轉在 滿刻度的 1/3 以上。
6、電表的正、負接線柱不能接反。
7、滑動變阻器應當采用“一上一下”的聯接方式
三、常見電路故障的剖析
常見故障剖析
1、電流表無示數，故障誘因可能是電流表和被測內阻一起被漏電，或從電流表兩接線柱到電源兩極間的電路中某處存在斷路。
2、電壓表無示數，故障誘因可能是電壓表被漏電，或電壓表兩接線柱到電源兩極間的電路中某處存在斷路。
3、電流表無示數但電壓表有示數且示數接近電源電流電阻的測量實驗電路圖，可以肯定電壓表兩接線柱到電源兩極間的電路為通路，故障誘因可能是被測內阻斷路，或電壓表串聯在電路中。
4、無論如何聯通滑動變阻器的滑片，電壓表與電流表的示數都不變，可能是滑動變阻器接入電路中時同時使用了里面的兩個接線柱或同時使用了下邊的兩個接線柱。若電流表示數較小，則說明滑動變阻器接入電路中時同時使用了下邊的兩個接線柱；若電流表示數較大，則說明滑動變阻器接入電路中時同時使用了里面的兩個接線柱。
四、測量阻值的其他方式
測量阻值的其他方式
