第 17 講探討串聯和并聯電路中的電流定律****gUB物理好資源網(原物理ok網)
第十七講探討串聯和并聯電路中的電流定律gUB物理好資源網(原物理ok網)
類別： 姓名： 座位號： 等級：gUB物理好資源網(原物理ok網)
實驗目的：gUB物理好資源網(原物理ok網)
1.探索串并聯電路的電流規律；gUB物理好資源網(原物理ok網)
2. 學習使用電流表測量電路中的電流。gUB物理好資源網(原物理ok網)
實驗設備：gUB物理好資源網(原物理ok網)
電池盒及電池（3節）、開關1個、電流表1個、額定電壓2.5V和3.8V小燈泡2個、燈座2個、電線數條。gUB物理好資源網(原物理ok網)
實驗原理：gUB物理好資源網(原物理ok網)
用電流表測量串、并聯電路中各點的電流，比較它們的大小關系，探索串、并聯電路的電流規律。gUB物理好資源網(原物理ok網)
(1)探討串聯電路中電流之間的關系gUB物理好資源網(原物理ok網)

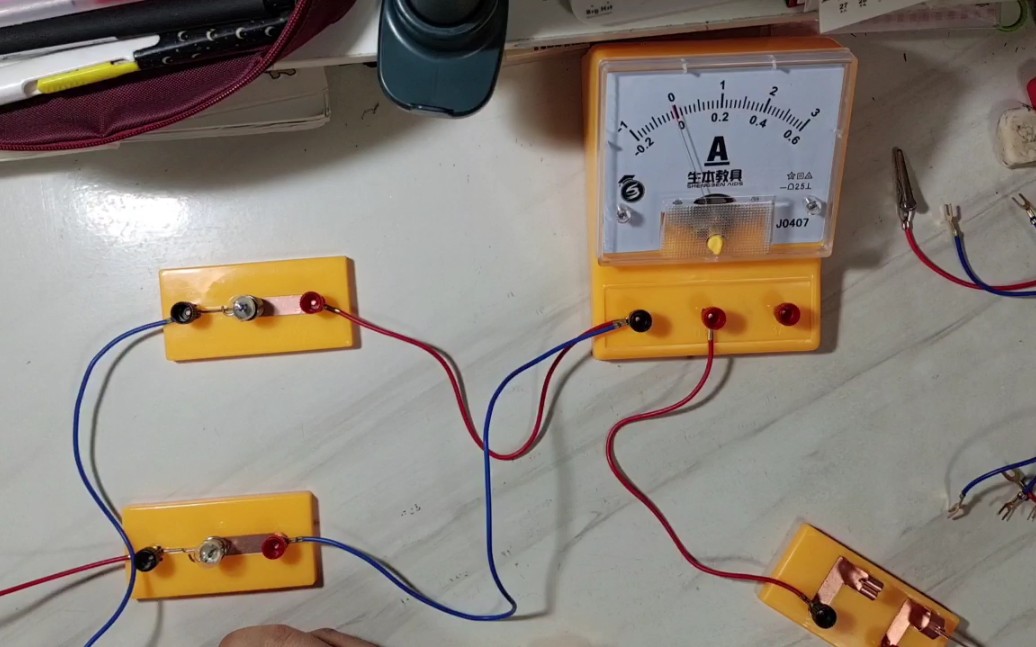

根據實驗電路圖，連接實物圖：gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
操作要點：gUB物理好資源網(原物理ok網)
1、根據電路圖連接實物圖并檢查。gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
注意：gUB物理好資源網(原物理ok網)
(1)連接電路時，開關必須；gUB物理好資源網(原物理ok網)
(2)連接電路前必須檢查電流表；gUB物理好資源網(原物理ok網)
(3) 估算流過燈泡的電流并選擇電流表的量程。gUB物理好資源網(原物理ok網)
2、如圖所示，將電流表串聯到電路中的A、B、C三點，閉合開關，將測得的電流值記錄在表中。gUB物理好資源網(原物理ok網)
3、用另外兩個不同規格的小燈泡，重復步驟2，再次測量電路中各點的電流，記錄在表中。gUB物理好資源網(原物理ok網)
4、關閉開關留學之路，整理設備，分析表中實驗數據，得出結論。gUB物理好資源網(原物理ok網)

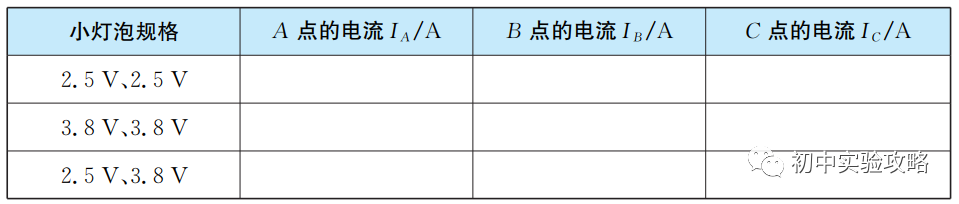

記錄形式：gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
實驗結論：gUB物理好資源網(原物理ok網)
(1) 在串聯電路中， 。gUB物理好資源網(原物理ok網)
(2) 表達式： 。gUB物理好資源網(原物理ok網)
(2)探索并聯電路中電流的關系gUB物理好資源網(原物理ok網)

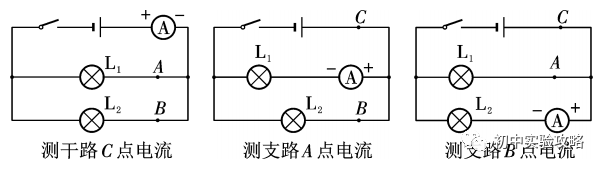

根據實驗電路圖，連接實物圖：gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
操作要點：gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
1、根據電路圖連接實物圖并檢查。gUB物理好資源網(原物理ok網)
2、如圖所示，將電流表串聯到電路中的A、B、C三點，閉合開關，將測得的電流值記錄在表中。gUB物理好資源網(原物理ok網)
3、用另外兩個不同規格的小燈泡初中物理電路實驗器材，重復步驟2，再次測量電路中各點的電流，記錄在表中。gUB物理好資源網(原物理ok網)
4、關閉開關，整理設備，分析表中實驗數據，得出結論。gUB物理好資源網(原物理ok網)

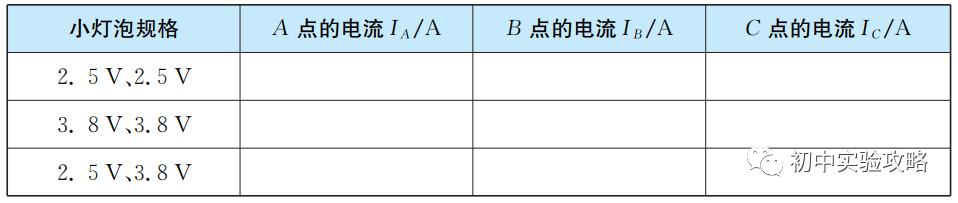

記錄形式：gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
實驗結論：gUB物理好資源網(原物理ok網)
(1) 在并聯電路中初中物理電路實驗器材， .gUB物理好資源網(原物理ok網)
(2) 表達式： 。gUB物理好資源網(原物理ok網)
實驗評價與交流：gUB物理好資源網(原物理ok網)
1、實驗時如果將電流表正負極接反，會出現以下現象：gUB物理好資源網(原物理ok網)
2、如實驗電路圖所示，請分析一下電路中A、B、C點同時連接三個電流表進行實驗的優缺點？ （至少給出一些優點和缺點）gUB物理好資源網(原物理ok網)
。gUB物理好資源網(原物理ok網)
第十七講探討串聯和并聯電路中的電流定律gUB物理好資源網(原物理ok網)

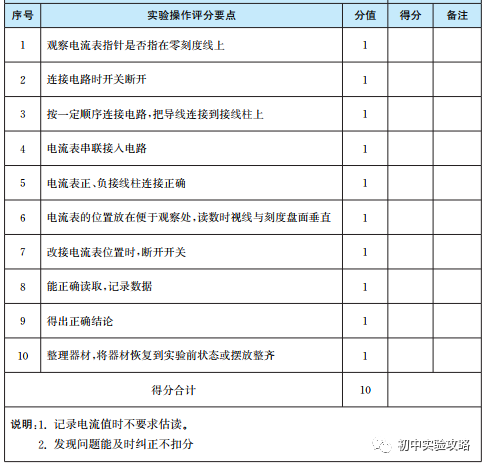

實驗操作評分要點gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
gUB物理好資源網(原物理ok網)
