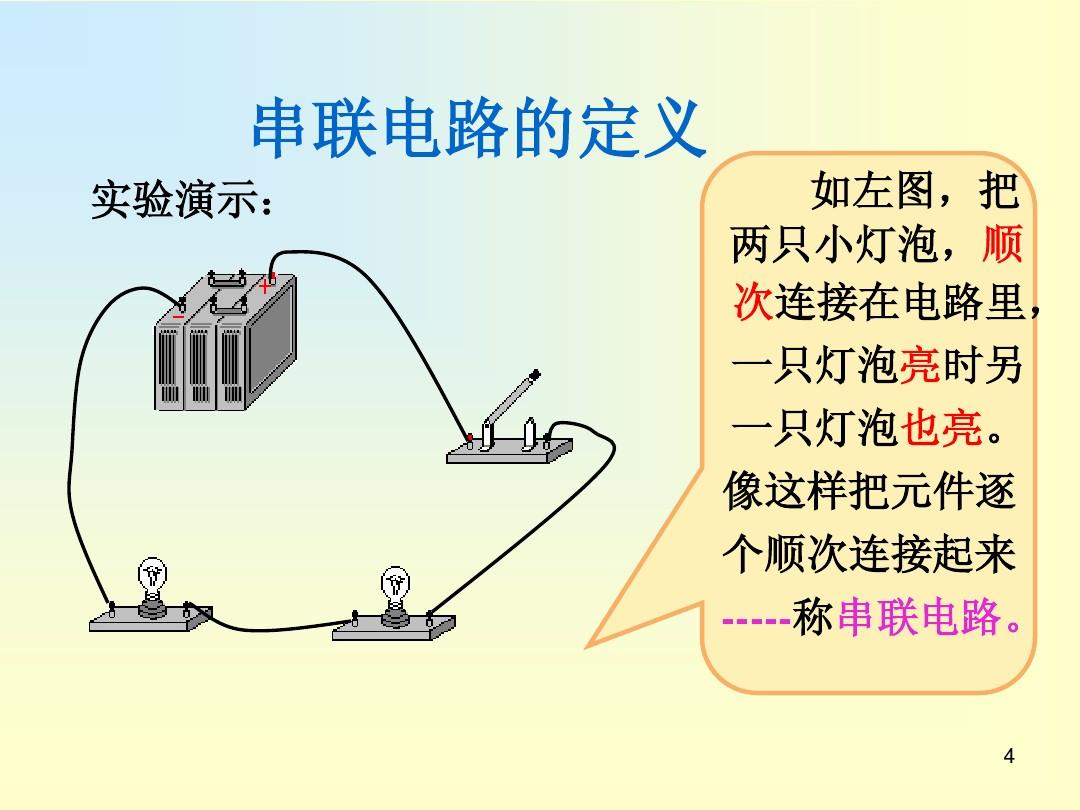

串聯和并聯(基礎))知識講解編制僅供參考初審批準生效日期地址：電話：傳真:郵編:串聯和并聯（基礎）【學習目標】1.了解生活中一些電路的聯接形式；2.理解串、并聯電路的特性，就能分辨串、并聯電路；3.會聯接簡單的串并聯電路；4.才能依據實際要求設計串并聯電路。【要點梳理】要點一、串聯和并聯1.串聯電路：兩個或兩個以上用家電順次聯接到電路中，這些聯接形式稱作串聯。2.串聯電路的特性：（1）聯接特征：挨個順次---首尾相連。（2）電壓路徑：只有一個。（3）開關控制特性：開關能同時控制所有的用家電，與開關的位置沒有關系。（4）用家電工作特性：各用家電相互影響，一個用家電壞了，其他用家電都不能工作。3.并聯電路：兩個或兩個以上用家電并列連在一起再聯接到電路中，這些聯接形式稱作并聯。4.并聯電路的特性：（1）聯接特征：并列聯接---首首尾尾相連。（2）電壓路徑：電壓有兩條(或多條)路徑；（3）開關控制特性：支路的開關控制整個支路，大道的開關只控制本大道。（4）用家電工作特性：各器件可以獨立工作，一個用家電壞了了，其它用家電不受影響。要點演繹：（1）電壓流向法：電源負極各用家電電源正極，若途中不分流，則用家電串聯；若電壓在某一處分流，每條環路只有一個用家電，這種用家電并聯；若每條環路不只一個用家電，這時電路有串有并，叫混聯電路。
（2）斷掉法：去除任意一個用家電，若另一個用家電也不工作，則這兩個用家電串聯；若另一個用家電不受影響，依然工作，則這兩個用家電為并聯。（3）節點法：在辨識電路時，不論導線有多長，只要其間沒有用家電或電源，則導線的兩端點都可看成同一點，因而找出各用家電的共同點。（4）觀察結構法：將用家電接線柱編號，電壓流入端為“首”電流流出端為“尾”，觀察各用家電，若“首尾首尾”連接為串聯；若“首、首”，“尾、尾”相連，為并聯。（5）經驗法：對實際看不到聯接的電路，如路燈、家庭電路，可依據她們的個別特點判定聯接情況。要點二、連接串聯電路和并聯電路1.按照電路圖聯接實物圖：對照電路圖，從電源負極出發，挨個順次地將實物圖中的各器件聯接上去即可。（1）在電路圖中任選一條單一的回路，并對照這個回路在實物圖上將相應的器件聯接好。（2）對照電路圖，把所選回路以外的器件分別補連到實物圖的相應位置，在連入回路以外的器件時，要找出電路中電流的分流點和會合點，將回路以外的器件聯接在兩點之間。這兒要非常注意實物圖中器件的聯接次序必須與電路圖中各器件的次序一致。2.按照實物圖聯接電路圖：要用規定的電路符號取代實物，根據實物的聯接形式畫出規范的電路圖。
（1）電路圖中各器件擺放的位置盡量與實物圖中各器件位置相對應，這樣易于檢測；（2）各電路器件擺放的位置要均勻、美觀；（3）交叉聯接的導線，一定要在聯接處畫一個“黑點”。要點展現：（1）聯接電路時應注意：畫好電路圖；按一定次序；接線過程開關是斷掉的；防止電源漏電。（2）并聯電路聯接的方式一般有先支路后西路；先選取一條大道完整聯接，再聯接其他大道。（3）支路開關控制整個電路，西路開關只控制該大道。要點三、生活中的電路1.生活中的串聯電路：拿來裝潢雅間、居室、烘托歡樂氛圍的彩色小燈泡多數是串聯。2.生活中的并聯電路：裝點天安門等高大建筑物上的成千上萬只燈泡是并聯的，家庭中各用家電都是并聯的，街道兩側的路燈是并聯的，大賽時的搶答器的電路是并聯的，電冰柜中的燈泡和底盤之間是并聯的。3.家庭電路圖可簡化成右圖所示：電路中的燈泡、電視機、臺燈以及小彩燈的整體是并聯形式接在電路中的，燈泡和開關是串聯，單個小彩燈是串聯。【典型例題】類型一、串聯電路與并聯電路1．關于生活中的一些電路聯接，下述判定不正確的是(A．公路旁的一排排路燈，白天同時亮，下午同時滅，因而它們是串聯的B．家庭電路中電工串聯和并聯的詳細講解，電視機與照明燈的工作互不影響，因而它們是并聯的C．因?yàn)槟碂袈╇娛贡ｋU(xiǎn)絲熔斷時，其他用家電都不工作。
因而保險絲是安在支路上的D．樓道的聲控?zé)糁挥性谔彀登矣新曇魰r(shí)才會亮，因而聲控、光控開關及燈是串聯的【答案】A【解析】題目中A、B中所有的用家電是并聯，可以按照串并聯電路的特性，用家電是否相互影響來判定，假如一個路燈壞了，其他路燈不受影響所以路燈是并聯的；家庭電路中的保險絲接在了支路中，保險絲熔斷所有用家電都不能工作，D選項開關控制用家電所以聲、光控開關和等串聯。【總結升華】題目考查了生活中的電路，生活中的電路聯接千變?nèi)f化，不僅用家電串聯和并聯之外還涉及開關的串聯和并聯，要按照串并聯電路的開關控制特性，和用家電是否相互影響來判別。舉一反三：【變式】每當夜幕降臨時，馬路上路燈亮上去，給人們夜晚的出游帶來了便捷電工串聯和并聯的詳細講解，馬路上路燈的聯接形式是（A、并聯B、串聯C、可能是串聯，也可能是并聯D、無法判定【答案】A【思路點撥】抓住串聯電路的特性：電路只有一個回路，各用家電相互影響，一個用家電壞了，其他用家電都不能工作。【答案】D【解析】圖A中，開關閉合后，電路處于漏電狀態；圖B中，一條導線直接接在了電瓶的兩極，電路處于漏電狀態；圖C中，電壓分別經L1、L2流回電源的正極，有兩條回路，是并聯電路；圖D中，電壓仍然是一條路徑，電路只有一個回路，是串聯電路；圖E中，電壓分別經L1、L2流回電源的正極，有兩條回路，也是并聯電路。
正確答案：D【總結升華】在判定串、并聯電路時，可采用“回路法”。即：讓電壓從電源負極出發經過各用家電回到電源的正極，途中不分流，電壓仍然是一條路經，電路只有一個回路，這種用家電的聯結形式就是串聯；假如電壓在某處分為幾條大道，每條環路上還有用家電，電壓的路徑有幾條，構成了幾條回路，這種用家電的聯結形式就是并聯。舉一反三：【變式】如圖所示，開關都閉合時，燈泡L1與L2組成串聯電路的是（）【答案】C類型二、設計電路3.有一庫房，側門進貨、前門取貨，現有紅、綠兩只燈泡和一個警鈴、一個電板組、兩個開關，還有若干條導線。請你為庫房值勤人員設計一個電路：警鈴響同時紅燈亮，表示取貨人在前門按開關；警鈴響同時綠燈亮，表示送貨人在側門按開關。要求在方框內畫出設計的電路圖，圖中要注明紅燈、綠燈及對應的前門、后門的開關。【答案】根據題意設計電路圖如圖所示。【解析】根據題意可以曉得：綠燈、紅燈的工作情況互不影響，所以這兩盞燈應當并聯。前門開關與紅燈在一條大道上，側門開關與綠燈在另一條大道上。由于無論紅燈亮或是綠燈亮，警鈴均響，所以警鈴應坐落支路上。【總結升華】在理解串、并聯電路的基礎上，不但要才能在實踐中區分串、并聯電路，還要能按照要求設計簡單的電路。
舉一反三：【變式】根據以下要求，設計電路，用筆代線在圖中畫出相應的實物聯接圖。（導線不能交叉）要求:（1）只閉合S1時，紅燈發光，綠燈不發光；（3）只閉合S2時，兩燈均不發光。【答案】如圖所示：類型三、電路圖與實物的轉化4.按如圖甲所示的電路圖，用鋼筆畫線取代導線把圖乙所示的實物圖聯接上去。【思路點撥】注意聯接次序和要點，連完以后閉合開關檢驗一下。【答案】如右圖所示：【解析】可以借助“先通后補”的方式解決該問題，第一步先畫出電路器件最多的通路，如圖a所示，第二步：找到分流點和會流點，補全其它大道如圖b所示。【總結升華】電路圖轉化成實物圖的方式介紹了兩種，“先通后補”“先支后干”解答這道題目?jī)煞N方式均可，有興趣的朋友兩種方式都可以試試。舉一反三：【變式】按如圖甲所示的實物圖，在方框乙中畫出它的電路圖。【答案】如右圖所示：
