南陽教育資源網 平面鏡成像光路圖練習-平面鏡成像特點-平面鏡成像探究題 平面鏡成像相關圖畫'稱為實像'。 如果光屏置于s'處，則無法接收圖像，因此真實圖像只能用耳朵聽到，而無法在屏幕上形成。 (3)像與物體的連線垂直于鏡面； (4)圖像與物體的左右兩側相對； (5)形成實像。 繪圖規范要求： 1、平面鏡的反射面和非反射面不能混淆，平面鏡的非反射面應用短斜線繪制。 2. 實際光線（入射光和反射光）應繪制為虛線，并用箭頭指示光傳播的方向。 真實的物體用虛線表示。 實物與實像的對稱點，實物與實像均應用箭頭或字母標出。

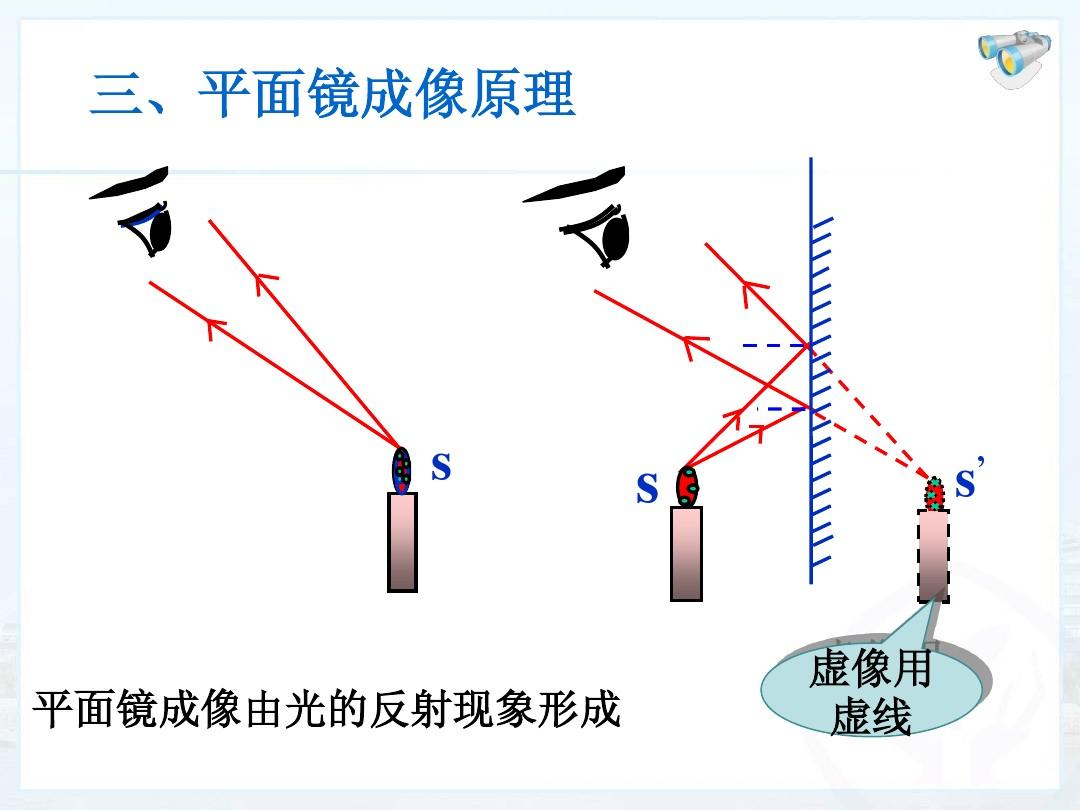

5、必須符合光的反射定理和平面鏡的成像特性。 “繪制平面鏡圖像一般有兩種方法：一是根據平面鏡的成像特性來繪制——“平面鏡中的物體與物體所成的像總是相對于鏡面對稱”。我們把這些繪制方法稱為對稱法；光線向后延伸到鏡子的背面（注意：鏡子后面的反向延長線必須用實線），使其交于S'點；②從S'點畫一條到鏡面的垂直線平面鏡成像圖片大全，使其交于S'點。在 O 點與鏡面相切，然后從 O 點向鏡面延伸至 S 點，使 SO=S'O（注：發光點與實像點的連線必須用實線），則 S 點即為發光點的位置（如圖 1 所示）。在該點畫一條到鏡面的垂線（即法線）。②根據光的反射定理，兩條反射光線的入射光線在該點即為發光點（如圖2所示）。 注意：法線必須是實線，并且入射光必須標出傳播方向。 例2：根據平面鏡的成像特性，畫出圖2中物體AB在平面鏡中所成的像。分析：本題要求根據平面鏡的成像特性，畫出物體AB在平面鏡中所成的像。 在這些情況下，我們只能根據平面鏡的成像特性，采用對稱的方法使物體在平面鏡中形成圖像。
如果題目沒有要求按照哪種原理來繪制，我們也可以使用上述兩種方法中的任意一種來制作物體在平面鏡中的圖像。 方法一：對稱法①確定物體AB上兩個（或多個）點AB（或多個點）可以描述物體的形狀。 ②從兩點（或多點）AB向鏡面畫一條垂直線，并延伸到鏡子后面的A'B'（或多點），使鏡子后面各對應點到鏡面的距離等于鏡子前面各點到鏡面的距離。 ③用實線連接鏡后對稱點，即可得到物體在平面鏡中的圖像（如圖3所示）。 注意：物點與像點的連線必須使用實線，物體在平面鏡中形成的圖像也必須使用實線。 如果物體有方向平面鏡成像圖片大全，那么物體在平面鏡中形成的像也一定標出了方向。 技巧二：光路圖法①確定物體AB上兩個（或多個）點AB（或多個點）可以描述物體的形狀。 ②從兩點AB作兩條入射光線射向鏡面，然后根據光的反射定理作各條入射光線的反射光線。 ③將每條反射光線分別延伸到鏡后交出A'B'的兩點（或多點），用實線連接A'B'，得到物體AB在平面鏡中的實像。 （如圖4所示）。 注意：法線、鏡子反射光的反向延長線與物體形成的圖像必須使用實線。 如果物體有方向，那么物體在平面鏡中所成的像也一定標有方向。 南陽教育資源網
