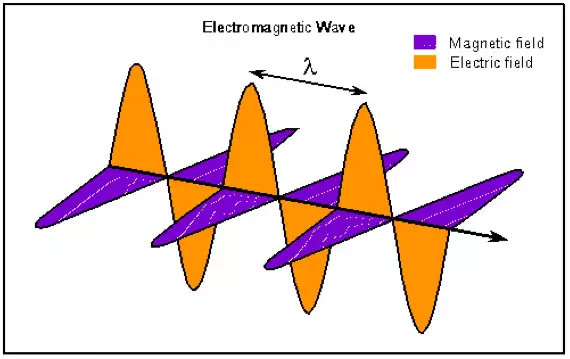

1.電磁波的發射和接收一、無線電波的發射 ┄┄┄┄┄┄┄┄┄┄①1.要有效地傳輸電磁波，振蕩電路必須具備兩個特性 （1）必須有足夠高的振蕩頻率，頻率越高振蕩電路高中物理，傳輸電磁波的能力越大。 （2）應采用開路物理資源網，振蕩電路的電場和磁場必須分散到盡可能大的空間里。 2.開路 開路的實際應用中，線圈的一端用一根導線和地相連，這根導線叫做地線，線圈的另一端和高空中的天線相連。 3.無線電技術中用各種信號來改變電磁波的技術叫調制。調制有兩種方法：一是幅度調制，使高頻電磁波的幅度隨信號的強弱而變化； 另一種叫調頻，就是讓高頻電磁波的頻率隨著信號的強弱而變化。【解釋】廣播電臺傳送聲音等信號，必須用電磁波來傳送，而不是直接傳送聲音信號。
2、把信號轉換成電信號進行傳輸。這是因?yàn)槁曇粜盘柕念l率較低，而廣播電臺必須有足夠高的頻率才能發射電磁波。實踐證明，只有提高傳輸頻率，才能提高傳輸容量。高頻振蕩信號是那些有用的低頻信號的“載體”，把低頻信號加載到高頻信號上的過程就是調制過程。 ①【單選】 為了把要傳輸?shù)男畔ⅲㄈ缏曇簟D像等）加載到電磁波上傳送到較遠的地方，必須對振蕩電流進行（） A.調諧 B.放大 C.調制 D.檢測 分析：選C。 把要傳輸?shù)男畔ⅲㄈ缏曇簟D像等）加載到電磁波上傳送的過程叫調制，所以只有C是正確的。 A、B、D應該是電磁波接收端需要進行的過程。 2.無線電波的接收┄┄┄┄┄┄┄┄┄┄②1.接收原理：電磁波在傳播過程中，若遇到導體
3、接收電路發生電諧振時，將在導體中產生感應電流。因此，可以利用空氣中的導體來接收電磁波。 2、電諧振與調諧 （1）電諧振：當接收電路的固有頻率與所接收的電磁波頻率相同時，接收電路中產生的振蕩電流最強。相當于機械振動中的諧振。 （2）調諧：使接收電路產生電諧振的過程。 3、解調：由調諧電路接收到的高頻電流還原出聲音或圖像信號的過程。它是調制的逆過程，對調幅波的解調也叫檢波。 4、無線電波：波長大于1mm（頻率小于）的電磁波稱為無線電波。無線電波按其波長（頻率）分為若干個波段，不同波段的無線電波的傳播特性不同，發射和接收所用的設備和技術也不同，因而有不同的用途。 [解釋] 1.電共振是“
4.諧振”。 2.調諧不同于電諧振，電諧振是物理現象，而調諧是操作過程。 ②[判斷] 1.必須使用導體來制作天線（√） 2.只有接收電路發生電諧振，接收電路中才會有振蕩電流（×） 3.解調是調制的逆過程（√） 4.不同波段的無線電波傳播特性不同，但用途相同（×） 1.無線電波的發射和接收過程 2.“調幅”和“調頻”都是調制過程 （1）高頻電磁波的幅度隨信號強弱而變化的調制方式叫調幅。一般電臺的中波、中短波、短波廣播和電視中的圖像信號都采用調幅波。 （2）高頻電磁波的頻率隨信號強弱而變化的調制方式叫調頻。 廣播電臺的立體聲廣播和電視伴音信號都使用調頻波。3.解調是調制的逆過程。聲音和圖像等信號的頻率相對
5、低頻信號不能轉換成電信號直接傳輸，而必須把這些低頻信號加載到高頻電磁波信號上。把聲音和圖像信號加載到高頻電磁波上的過程就是調制振蕩電路高中物理，把高頻信號還原成聲音和圖像信號的過程就是解調。 4、正確理解調諧的作用 世界上有很多廣播電臺、電視臺和各種無線電信號，如果全部都胡亂接收，那一定是難以分辨的混沌信號。因此，接收信號時，首先要從各種電磁波中選出我們需要的，這通常叫選臺。無線電技術中就是利用電諧振來實現這個目的的。 【典型例子】 例1.【多選題】 為了把磁場的能量以電磁波的形式有效地傳送到盡可能大的空間，除了在開放空間采用電路外，有效的方法有（） A.增大電容板間的距離 B.減小電容板間的距離
6.面對極板的面積 C.減少線圈匝數 D.使用低頻振蕩電流 【解析】 實現開路和提高輻射頻率是發射電磁波的兩種有效方法。 D錯誤；由f=和C=可知A、B正確；減少線圈匝數可以減小L，從而增大f，C正確。 【答案】 ABC 【點評】 （1） 當振蕩電路變?yōu)殚_路時，由于線圈匝數的減少，自感系數L減小。由于面對電容器極板的面積減小，距離增加，所以電容器的電容量減小。由f=可知頻率增加，所以輻射能力增強。 （2） 如果熟練掌握電磁波有效發射的條件和振蕩頻率的表達式，這類問題就可以迎刃而解。 【即興鞏固】 1.【多選】調諧電路中可變電容器的活動片從完全旋出到完全旋入，仍然無法接收到較高頻率電臺的信號。要接收電臺的信號，可以使用
7、下列哪種方法可以采用？（）A.增加調諧電路中線圈的匝數B.提高電源電壓C.減少調諧電路中線圈的匝數D.去掉線圈中的鐵芯分析：選CD當調諧電路的固有頻率等于接收電磁波頻率時，發生電諧振，能更好地接收無線電信號。本題之所以收不到信號，是因?yàn)檎{(diào)諧電路的固有頻率低。由f=可知，當C無法再調節時，可以減小L來提高頻率。C、D正確。λ>1mm的電磁波叫做無線電波。無線電波可以分為若干個波段。【典型例子】例2.【多選題】關于無線電波的傳播，下列說法正確的是（）A.
