第 2.3 章 磁場對載流導線的影響：安培力
由于載流導線可以產生磁場磁場方向，所以它也相當于一塊磁鐵。那么，載流導線在磁場中也會受到力嗎？我們將通過實驗來研究這個問題。
演示
安培力的觀察

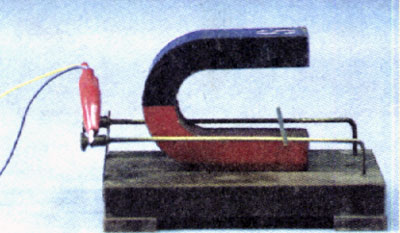

如圖2.3-1所示，如果將一根直導線放在磁場中，并使電流流過導線，則可以看到原本靜止的導線移動了。
圖2.3-1 磁場對載流導體有很強的影響
磁場中載流導體所受的力稱為安培力。這種力以他的名字命名，因?yàn)榉▏?guó)科學家安培是第一個研究磁場對載流導體影響的人。
將一根通有電流的直導線放在磁場中，當導線方向垂直于磁場方向時，導線所受的安培力最大，當導線方向與磁場方向一致時，導線不受安培力影響，當導線方向斜于磁場方向時，導線所受的安培力在最大值與0之間，我們只研究導線所受安培力最大的情況。
演示
影響安培力大小的因素

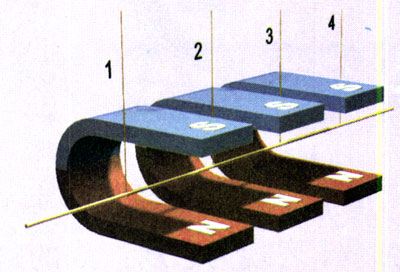

如圖2.3-2所示，三塊相同的馬蹄形磁鐵并排擺放，極間磁場可視為均勻。磁鐵兩極間懸掛一根直導線，當電流通過時，導線會擺動一個角度，通過這個角度可以比較安培力的大小。
圖2.3-2 影響安培力大小的因素研究
通過分別連接“2、3”和“1、4”，可以改變導線載流部分的長度，通過外電路控制電流的強弱。
首先保持載電導線的長度不變，改變電流的大?。蝗缓蟊３蛛娏鞑蛔?，改變載電導線的長度，觀察這兩個因素對安培力的影響。
通過大量實驗事實的分析，我們認識到，磁場中載流導線所受的安培力的大小，既與導線的長度L成正比，又與導線中的電流I成正比，可用下式表示：
F＝膽紅素
其中B為比例系數。
磁感應
對于不同的磁場，上述比例關系都成立，但不同強度的磁場中，比例系數B不同。B反映磁場的強弱，稱為磁感應強度（ ），即
B＝（frac{F}{{IL}}）
磁感應強度B的單位由F、I、L的單位確定。在國際單位制中，磁感應強度的單位是特斯拉，縮寫為特斯拉，符號為T：
1 T＝1(frac{{rm{N}}}{{{rm{A}} cdot {rm{m}}}})
電場強度E用來描述電場的強度。磁感應強度B在磁場中的作用類似磁場方向，但由于歷史原因，不稱為“磁場強度”。
地磁場在地面附近的磁感應強度只有0.3×10-4～0.7×10-4 T，屬于很微弱的磁場，永磁體極點附近的磁感應強度為10-3～1 T，在電動機、變壓器的鐵芯中，磁感應強度可達0.8～1.4 T，人體心臟工作時產生的磁場約為10-10 T，人腦神經活動產生的磁場則更微弱。
磁感應強度是一個矢量，它不僅有大小，還有方向。磁場中某一點處的小磁針N極所受力的方向，就是該點磁感應強度的方向。過去我們所說的“磁場方向”，其實就是磁感應強度的方向。
安培力的方向
在前面的實驗中，如果把磁鐵的兩極位置互換，磁場的方向就會改變，導線上作用的力的方向就會相反；當磁場方向不變，但電流方向改變時，導線上作用的力的方向也會相反。由此可見，安培力的方向與磁場方向和電流方向有關。

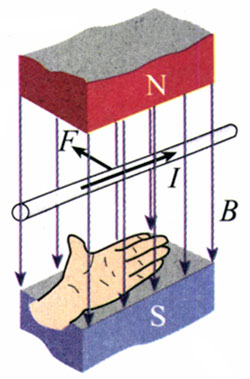

經過分析大量的實驗結果可以發現，安培力的方向既垂直于磁感應強度方向，也垂直于電流方向；這三個方向之間的關系可以用左手定則（圖2.3-3）確定：伸出左手，使大拇指與其他四指垂直，且均與手掌在一個平面上，讓磁力線穿過手掌，使四指指向電流方向，則大拇指所指的方向就是載流導線上安培力的方向。
圖2.3-3 對左手定則的思考與討論
線圈在磁場中如何運動？

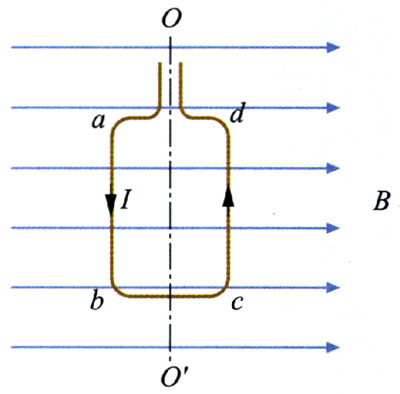

如果放置在磁場中的不是一段載流導線，而是一段載流矩形線圈abcd（圖2.3-4），會發生什么情況？
圖2.3-4 帶電的矩形線圈在磁場中如何運動？ 電機
在磁場中，線圈受到安培力而扭曲（圖2.3-5）。如果給線圈通以正確方向的電流，線圈就會旋轉。我們使用的馬達就是利用安培力來工作的。如今，馬達廣泛用于工廠、辦公室和家庭。
圖2.3-5 通電的線圈在磁場中會因安培力而扭曲，電動機就是利用此原理設計的。

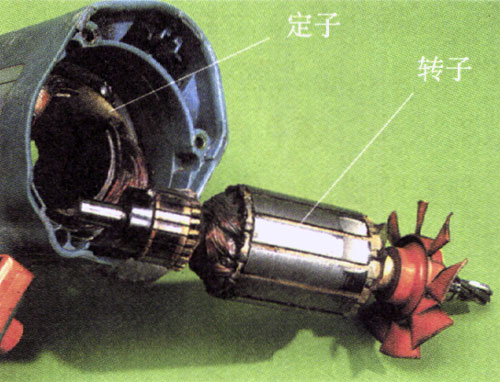

各類電動機都有定子和轉子。定子是電動機的固定部分，可以是線圈，也可以是磁鐵；轉子是電動機的旋轉部分（圖2.3-6）；線圈嵌在硅鋼片的槽內。直流電動機內還有電刷和換向器，它們可以連續地給線圈提供電流，并及時改變流入線圈的電流方向，可使轉子按一個方向連續旋轉。直流電動機廣泛應用于電動剃須刀、錄音機、錄像機、計算機、電動玩具、電力機車、電子鐘表等，大功率直流電動機還用于有軌電車、高速電梯等。
圖2.3-6 電動機的定子和轉子

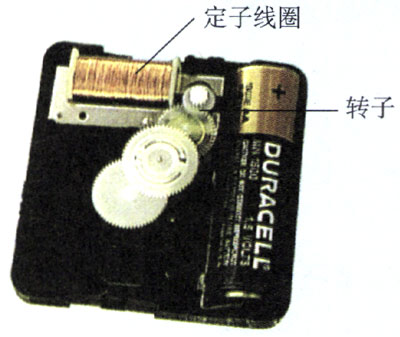

圖2.3-7 時鐘上的直流電機

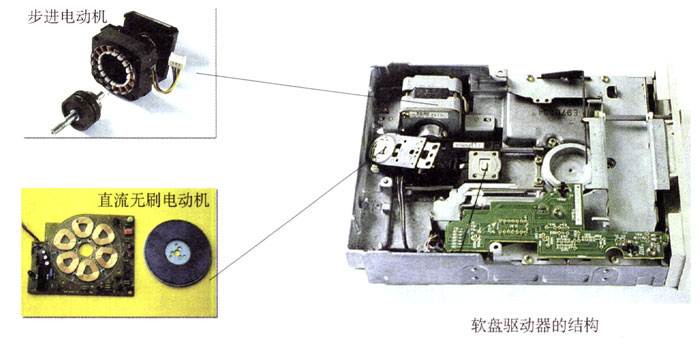

圖2.3-8 計算機軟盤驅動器中的電動機。無刷直流電動機用于旋轉軟盤，步進電動機用于改變磁道。
電動機給家庭生活帶來哪些改變？
您家里的哪些電器帶有電動機？
如果沒有電動機，您家里的哪些任務需要從電動變?yōu)槭謩?dòng)？如果沒有電動機，您家里的哪些任務根本無法完成？
科學足跡
牛頓在電學中
安培最有影響力的科學工作是在電磁學領域。在得知奧斯特的實驗后，他第二天就開始實驗，并有了新發現。安培把導線繞成圓筒，制成螺線管。雖然這個螺線管是用銅線而不是鐵線繞的，但接上電源后，它卻能吸引小鐵釘。如今，幾乎任何電子儀器都離不開線圈，可見安培這一發現的重要性。
安培對平行導體與電流相互作用進行了實驗網校頭條，證明了載流導體之間可以像磁極一樣相互作用。他對不同形狀的載流導體進行了多次精密的實驗，結合嚴謹?shù)臄?shù)學推導，推導出電流間相互作用力大小??和方向的安培公式。

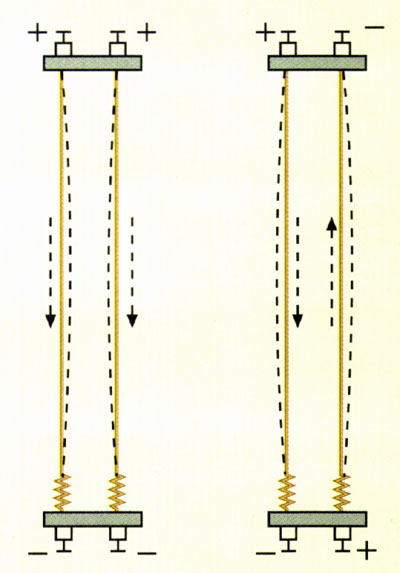

圖2.3-9 安培平行導線實驗。通電后，你能確定它們之間的力的方向嗎？
安培對電學的貢獻是多方面的，具有奠基性。麥克斯韋稱安培為“電學界的牛頓”。安培之所以能取得重大研究成果，與他所受的數學訓練密不可分?，F(xiàn)代科學的重要特征之一，就是定量分析。數學是科學的語言。系統地運用數學研究物理，是19世紀物理學發展的重要特征之一，為具有數學天賦的物理學家創造了一席之地。今天，數學在科學研究中的作用更為重要。另一方面，安培非常重視學術交流，他能夠敏感地從別人的工作中提出前沿課題，抓住機遇，迅速進入新的研究領域。
如今，各種電器的標簽上常常可以看到安培名字的第一個字母“A”，這是因?yàn)槿藗冇秒娏鞯膯挝粊?lái)紀念安培。
探索者
顫抖的細絲

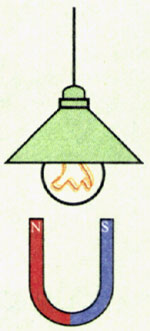

將一塊馬蹄形磁鐵慢慢靠近發光的白熾燈泡（圖2.3-10），可以看到燈絲顫動。
圖2.3-10 顫動的燈絲
猜猜要什么樣的電流通過燈絲才能讓它顫動？
問題和練習
1、圖2.3-11示出了磁場中通有電流的直導體，電流方向垂直于磁場。圖中標出了電流、磁感應強度、安培力三個量中的兩個方向。試指出第三個量的方向。用“.”表示磁通線垂直于紙面向外，“×”表示磁通線垂直于紙面向內；用“⊙”表示電流垂直于紙面向外，“?”表示電流垂直于紙面向內。
圖2.3-11 分別標出電流、安培力或磁感應強度的方向
2. 一根長2m、載有1A電流的直導線，水平放置在東西方向，試估算地磁場中導線所受的安培力。
3. 左手定則是一種確定安培力方向的方法。也可以用其他容易記住的方法來表示磁感應強度方向、電流方向和安培力方向之間的關系。你能提出一種方法嗎？
4、赤道處的地磁場可看作是一個南北方向的均勻磁場，磁感應強度的大小為0.50×10-4。若在赤道處有一條東西方向的直導線，長20m，載有30A的電流，由東向西流動，地磁場對這根導線的作用力有多大？方向是什么？
