在初中電學里，畫電路圖屬于重點內容范疇，同時它也是難點內容，這種題型會于作圖題當中出現，并且也會在實驗題里出現。另外，一旦學會了畫電路圖，那么也就能夠分析電路結構了，這為做電學題做了極其重要的鋪墊 。
本日，我將畫電路圖的方式以及步驟給予大伙分享，期望能對你產生啟發與助力。要是您身為家長，那就請為孩子實施收藏，當他新的課程進展至該部分或者中考復習抵達此階段之際。此種畫作，將會成為他頗為關鍵的學習材料。

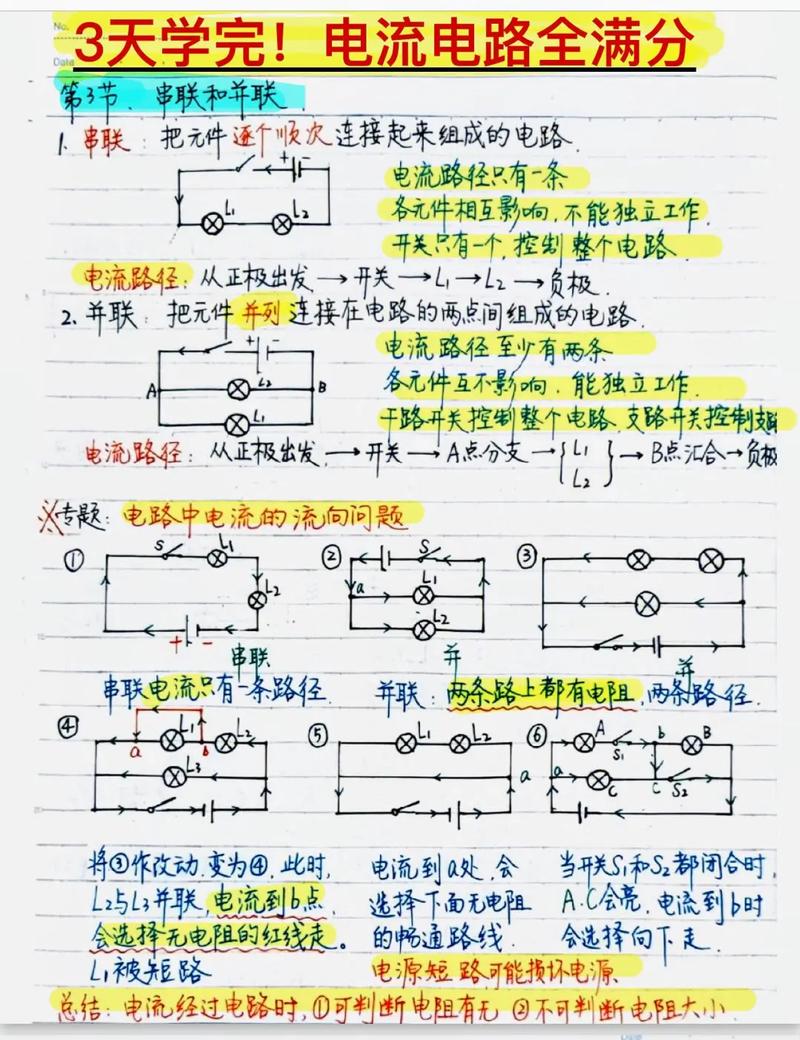

串聯電路——電路圖畫法
畫串聯電路電路圖比較容易。
首先，把電壓表視作斷路，接著將電流表當作導線看待，然后畫出電流的方向，進而判斷出這屬于串聯電路。
第二步：依照電流所流經的先后順序，逐個畫出電路元件，這些元件包括用電器、開關以及電流表。
第三步:將電壓表并聯在被測電路兩端。
例1.
畫出下列實物圖對應的電路圖。
解讀：借由描繪電流的走向初中物理電路電路圖，我們能夠進行判定，電流是從電源的正極起始，逐個經過電流表、燈泡L1、開關S、燈泡L2，隨后又流回到電源的負極。電壓表是并聯在由“電流表、L1、開關S”所構成的這個整體的兩端，用于測量L1上通過的電流 。
我們先根據電流方向依次畫出電路元件，如下圖:
最后將電壓表并聯在被測電路兩端，如下圖:
并聯電路——電路圖畫法
并聯電路比串聯電路復雜一些。
第一步的操作是，把電壓表當作處于斷路狀態，將電流表視為導線，接著畫出電流的方向，進而判斷出這屬于并聯電路，。
接下來的這一步：去留意干路之上存在著什么樣的電路元件初中物理電路電路圖，支路之中又有著什么樣的電路元件，進而對處于支路以及干路的情況，判定電流流經電路元件的時候的先后次序。
第三步:畫出電源和干路元件。
第四步:根據電流方向依次畫出各支路及其元件。
第五步:將電壓表并聯在被測電路兩端。
例2.
如圖，請畫實物圖對應的電路圖。
電路分析:電流從正極流出，先流過S2，然后分為兩條支路。
支路1:電流先流過L2，再流過A2；
支路2:電流先流過S1，再流過L1；
接著，電流進行匯合，之后電流流動經過 A1起步網校，隨后電流流回負極，我們以如下順序畫出電路圖 。
①畫出電源、導線和干路元件(A1和S2)；
②按照電流流過的順序，畫出其中一個支路元件；
③畫出另一個支路元件(元件順序要與電流順序一致)；
用電壓表測量時，若有電壓表，要把電壓表并聯在被測電路兩端，可這個實物圖中不存在電壓表。所以，就不需要畫電壓表 。
畫電路圖注意事項
①電路圖一般畫成長方形，電路元件不能畫在拐角或連接點處。
②兩根導線連接之處，需畫上連接點，拐角不算，因拐角僅為一根導線，只是轉彎罷了。
③各元件的順序一定要和電流流過的順序一致。
④不要忘了標出元件名稱。
寫在最后
所有的人可千萬不要被電壓表所連接的導線給迷惑住了呀，電壓表幾乎是不存在電流通過的情況的，它的存在與否對于整個電路而言是沒有任何影響的喲。所以呢，在對電路進行分析處理的時候呀，一定要把電壓表以及它兩端連接的導線給忽略掉呢。另外呀，電壓表在繪制電路圖的時候一定要放在最后面去畫才可以的呀。
