1．把握用惠斯登電橋精測阻值的原理和使用方式
2．把握線路聯接和排除簡單故障的技能
3．理解電橋靈敏度的概念并學會檢測
實驗儀器
//
內阻箱（ZX21型電阻的測量方法實驗報告，0.1級2只），滑線變阻器，待測內阻（×102Ω、×103Ω內阻各一只），檢流計（AC5/1型），直流穩壓電源，太刀換向開關，箱式電橋（QJ60型，0.1級），導線若干。
箱式電橋（QJ60型，0.1級）
滑動變阻器
檢流計
實驗步驟
1.用自組惠斯登電橋測兩未知內阻值及相應的電橋靈敏度
接好自組惠斯登電橋。R’是保護內阻，避免避免大電壓通過檢流計。R是滑線變阻器，由滑動端B將其分為R1和R2，作為電橋的兩個臂；K3是太刀換向開關，其作用是在不須要縫針路的情況下便捷地交換Rx和Ro的位置。
(1)使電源電流取4伏；滑動變阻器B點在中間附近；
(2)檢測內阻時采用交換法，正式K3打到一邊，調整Ro，使電橋平衡后有：
然后B點不變，將Rx、R0互換位置再調整Ro為Ro’，使電橋平衡后有：
借助交換法得到內阻電阻為：

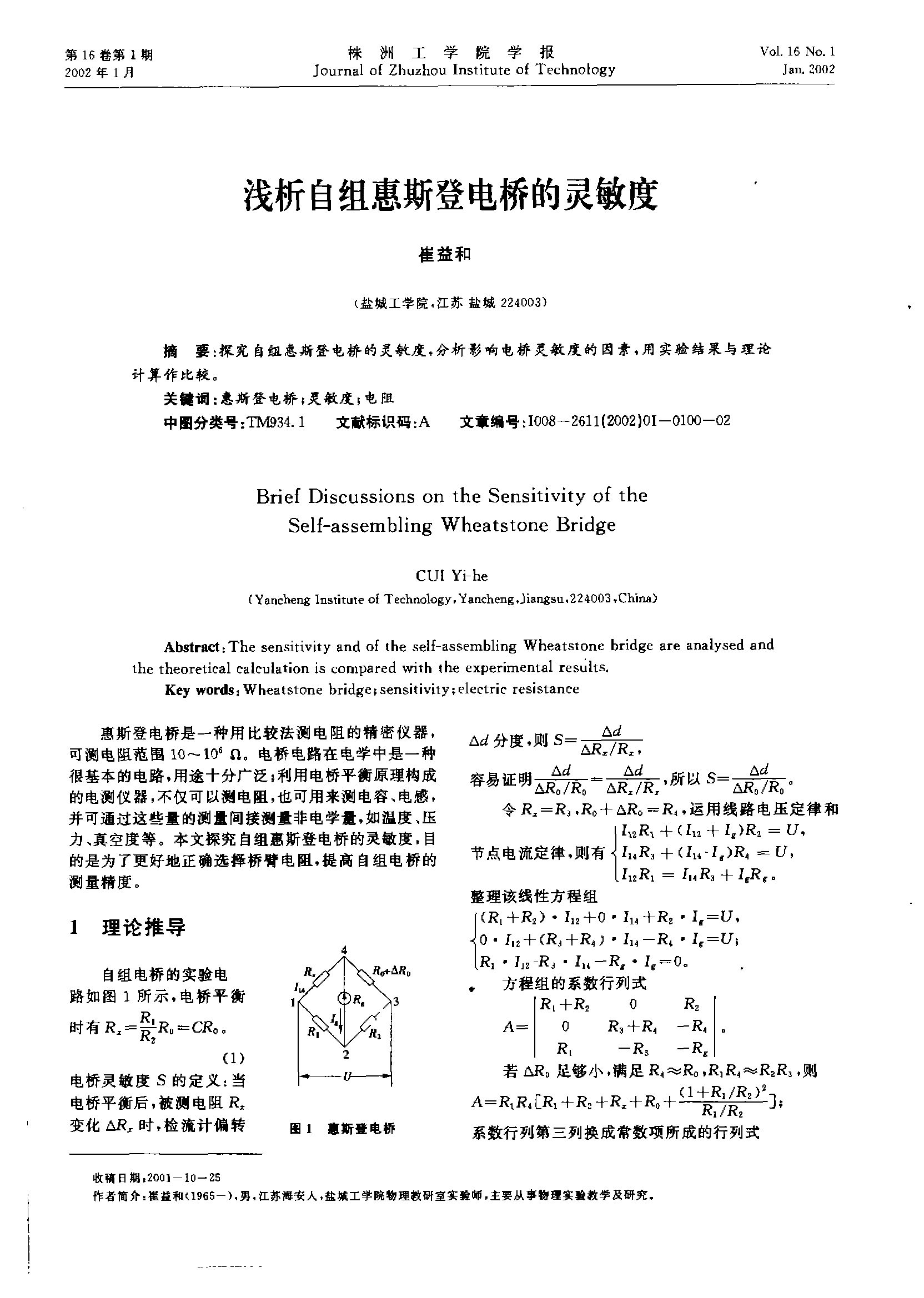

(3)測電橋的相對靈敏度S相。在電橋平衡時改變Ro，使檢流計偏轉3~5格，根據公式估算出S相。最后，將上述數據記錄在實驗報告上。
2.用箱式電橋測兩未知內阻值及其串并聯的電阻
掏出內阻箱并聯接好電路，電橋使用檢流計“內接”、S拔向“單”，電橋在接通B、G原本調零，接通B為接通電路電源,接通G為接通檢流計。按照待測內阻電阻的大小選擇適當?shù)谋攘斜郏贡容^臂的四個旋鈕都用上，可保證多的有效數字位數。為保護檢流計電阻的測量方法實驗報告，開始調電橋時，先將檢流計在低靈敏度時調電橋平衡，然后邊逐步調大靈敏度邊調平衡，直到靈敏度最高時，電橋平衡。記錄此時數據并根據公式計算出Rx，完成實驗報告。
注：接通B、G要采用躍接法，即接通B后應試探性按下G密切注意通過檢流計的電壓，假如表針偏轉過大，超過量程，必須迅速斷掉G，增加電橋靈敏度后再度進行測試。
試驗結束，還原實驗裝置并整理試驗臺。
-睡起秋聲無覓處
滿階梧桐月明中-
實驗視頻
思索及討論
在自組電橋調平衡的過程中，保護內阻和標準內阻怎么配合使用？
點擊空白處查看答案
開始時，電橋一般遠離平衡點，保護內阻放在最大，保證通過檢流計的電壓在安全范圍；調整標準內阻，使電橋基本平衡，再減少保護內阻值，提升電橋靈敏度；再調整標準內阻，使電橋再度達到新的平衡，再減少保護內阻值，電橋靈敏度進一步提升；這么反復，直到保護內阻為零時，電橋達到最高靈敏度時的平衡。
