摘要：為了讓廣大用戶同學了解到變壓器直流阻值的檢測原理及檢測方式，三新電力技術部同學將新興縣供電所變壓器檢修中直流內阻測試過程以案例的方式分享給你們。...
變壓器的直流內阻測試是檢測變壓器定子接頭質量、電壓分接頭的各個位置、引線與套管的接觸是否良好，并聯大道的連結是否正確、有無以前漏電或內部斷線等現象的重要根據。
因而，變壓器無論是在交接時還是整修后，甚或是運行中更換分接頭位置后，都應當對變壓器的絕緣內阻進行測試，并記錄測試結果。
直流內阻測試儀現場試驗案例圖集
為了讓廣大用戶同學了解到變壓器直流內阻的檢測原理及檢測方式，三新電力技術部同學將新興縣供電所變壓器檢修中直流內阻測試過程以案例的方式分享給你們。若有無法詳細之處，請您不吝指點。
一變壓器直流內阻測試現場情況概述
案例名稱：變壓器直流內阻測試
顧客名稱：佛山市新興縣供電所
測試時間：2016年10月28日
變壓器類型：800~31500KV·V雙定子無電樞調壓電力變壓器
檢查設備：SX-5A變壓器直流內阻測試儀
二變壓器直流內阻測試儀介紹

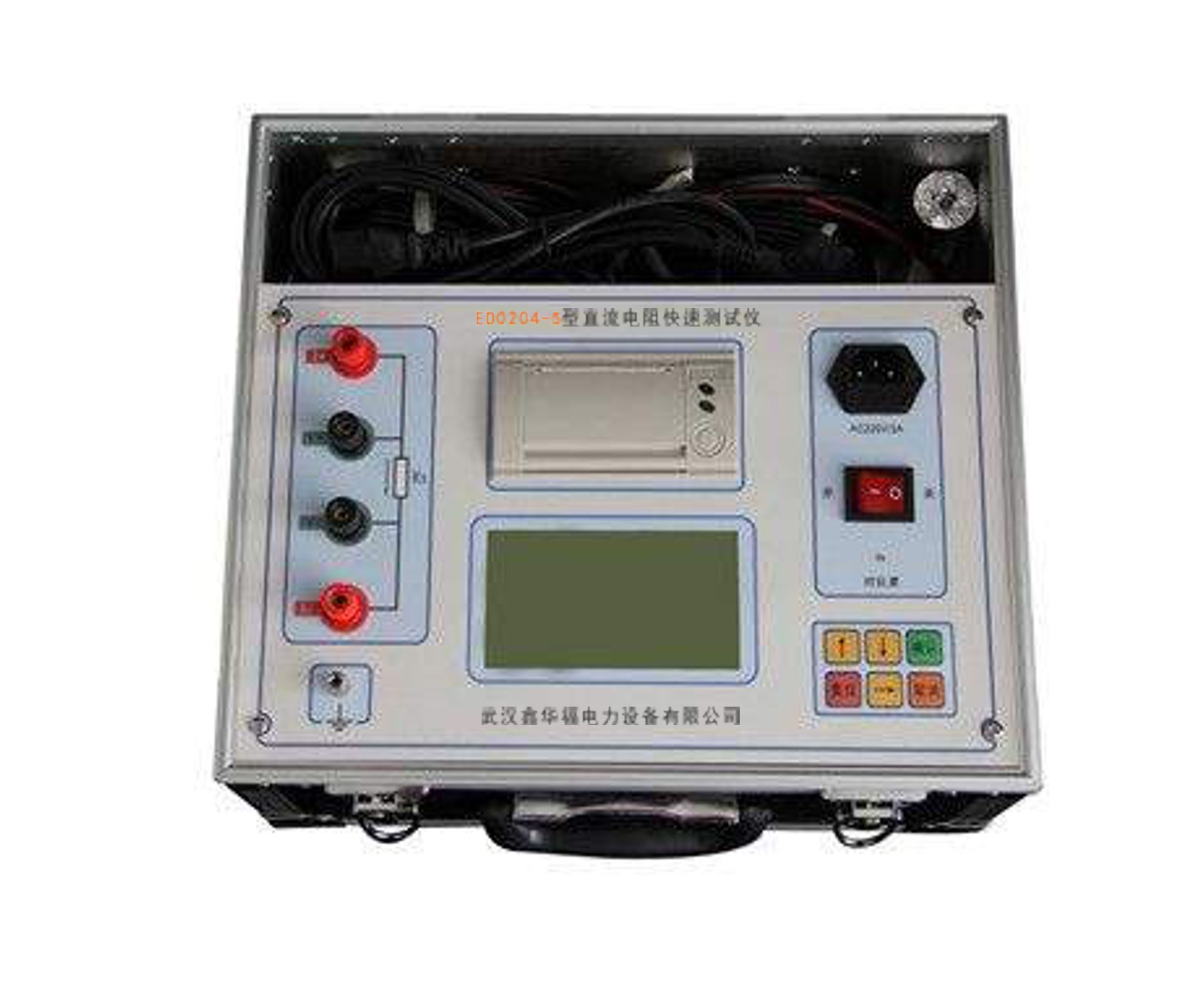

直流內阻測試儀（下簡稱直阻儀）是專門拿來檢測變壓器定子間的直流內阻值。
直阻儀界面設計采用微機控制、顯示清晰，人機交互界面友好，檢測過程及儀器工作狀態提示明晰充分，采用電壓源線性補償技術,測試穩定、測量精度高、速度快，增強了檢測效率。技術上采用“四端”測量,去除引線內阻與接觸導致的檢測偏差。有缺相防護功能,能防反電動勢沖擊。面板式復印機可快速復印檢測結果(選用)。右圖為常用直流內阻測試儀技術指標及參數。
三變壓器直流內阻測試方式
目前檢測變壓器直流內阻常用的電橋法和電壓降法。直流內阻測試儀則是選用電橋法原理來進行試驗。
1.接線示意圖
將被測設備，用儀器配備專用測試線聯接，按右圖聯接，同時確保各測試治具夾接牢靠、可靠。
變壓器直流內阻測試接線方式圖示
2.測試方式
①開啟直阻儀電源開關，儀器顯示“歡迎使用”，稍后步入“量程選擇”界面，此時用“向上、向下”鍵聯通光標，選擇所需設定的測試阻值，按下“確認”鍵儀器開始檢測。
②直阻儀步入檢測狀態中，LCD屏幕顯示充電模擬條，待充電完成后LCD屏幕顯示數值,即為被測設備直流內阻值，此時按下“確認”鍵數值將被保存并鎖定。當屏幕長時間顯示“超量程”時,按“返回”鍵返回上一級菜單,選擇高一檔測試阻值重新測試,或請復查測試回路是否開路。
③直阻儀步入數據鎖定界面，按“打印”鍵數據將被復印，數據復印完畢后儀器將手動放電，放電后返回上一級菜單。
④此次測試結束。
注:測試過程中直流電阻的測量方法有哪些，出現超量程或測試夾開裂時儀器將出現“超量程”提示直流電阻的測量方法有哪些，請按“返回”鍵，放電后返回上級菜單重新操作。
3.測試結果的剖析與判定
檢測應在各分接頭的所有位置上進行；
及以下容量等級單相變壓器，各相測得值的互相差值應大于平均值的4%，線間測得值的互相差值應大于平均值的2%；?A以上單相變壓器，各相測得值的互相差值應大于平均值的2%，線間測得值的互相差值應大于平均值的1%；
變壓器的直流內阻，與同溫下產品出廠實測數值比較，相應變化不應小于2%；不同水溫下內阻值根據下述公式換算。
R2=R1?（T+t2）/（T+t1）
式中R1、R2——分別為氣溫在t1、t2(℃)時的R內阻值(Ω)
T——計算用常數，銅導線取235，鋁導線取225
因?yàn)樽儔浩鹘Y(jié)構等誘因，差值超過本條第2款時，可只按本條第3款進行比較，但應說明緣由。
4.注意事項
①變壓器交接與整修時，應在各側定子的所有分接頭位置上進申論量；對有載調壓的變壓器·一般也應在所有分身上檢測；在小修時以及運行中更換分接頭位置后，可以在所使用的分接頭位置上進申論量。
②測量時．要求定子氣溫與周圍環境濕度相差不超過3℃．但是以頂樓水溫作為定子體溫。
③由于定子的電感較大，電壓須要較長時間才會穩定出來，必須等電壓穩定后再讀數。另外．應非常注意，接通電壓后再接通電流表或檢流汁．?dāng)嗟綦娏鞅砘驒z流計后再斷掉電源．以免毀壞儀表。同時應注意很高反電勢殃及人身安全。
④試驗時用的表計確切度要高．引接線力求短、粗．井應接觸牢靠．否則將影響檢測結果。
四直流內阻測試儀故障剖析與排除
故障現象
緣由剖析
排除方式
備注
開機無任何顯示
1)電源未接通
接通電源或充電
1.電瓶容量不足時儀器將難以開啟
2.更換保險管應更換同機型保險管不能用其它機型取代
2)儀器2A保險管未安裝好或斷路
重新安裝保險管或更換保險管
無電壓輸出
1)待檢設備開路
檢測設備排除故障
2)試驗回路有開路故障
檢測試驗回路，排除開路故障
