筆記：

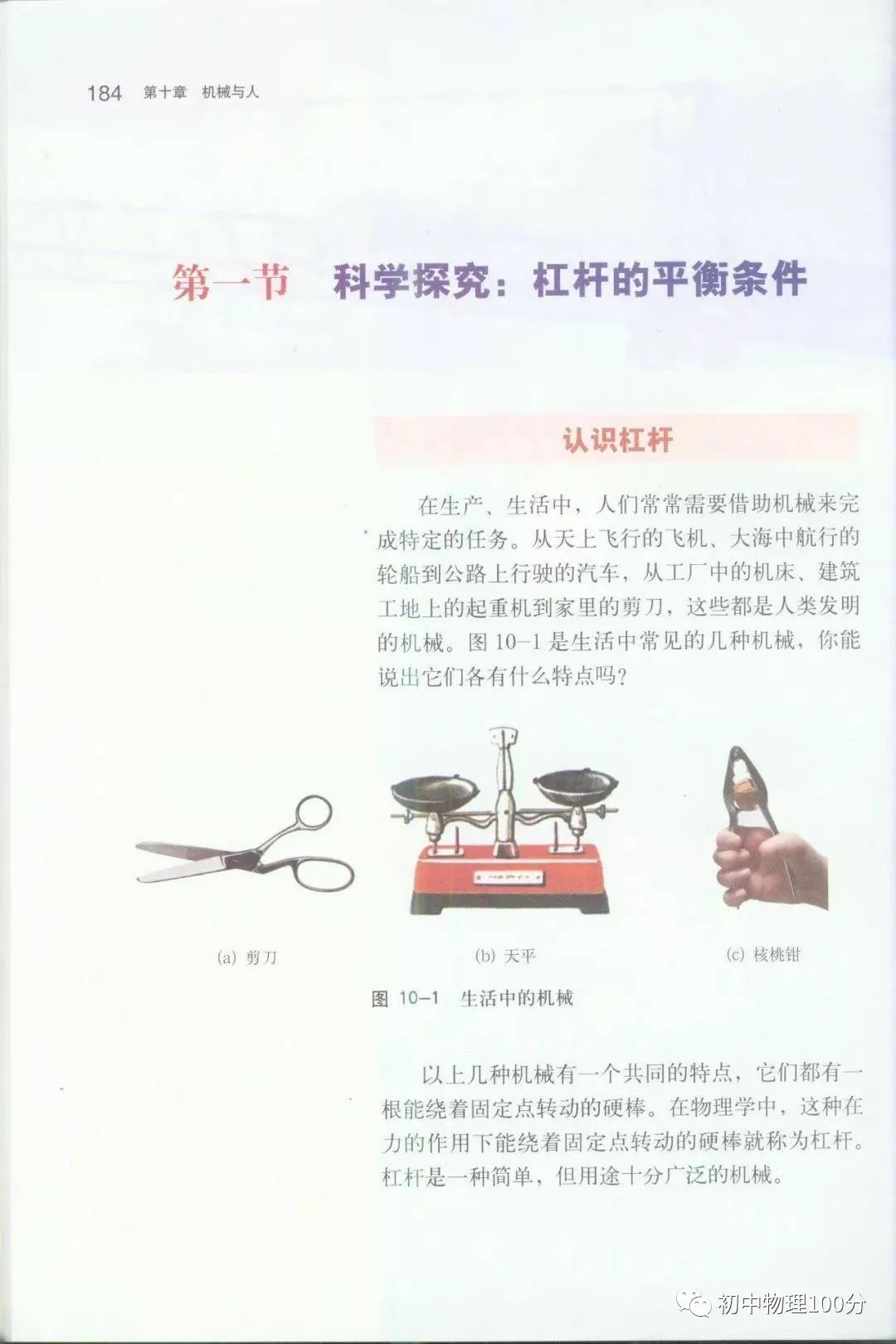

知識點1杠桿
1、杠桿：在力的作用下能繞固定點轉動的硬桿。 這種硬棒稱為杠桿。
杠桿形成的條件：（1）必須具有較強的作用。 (2)可以繞固定點旋轉。 (3)“硬棒”一般是指具有一定長度、在外力作用下不變形的物體。 杠桿可以是直的或任何形狀的。

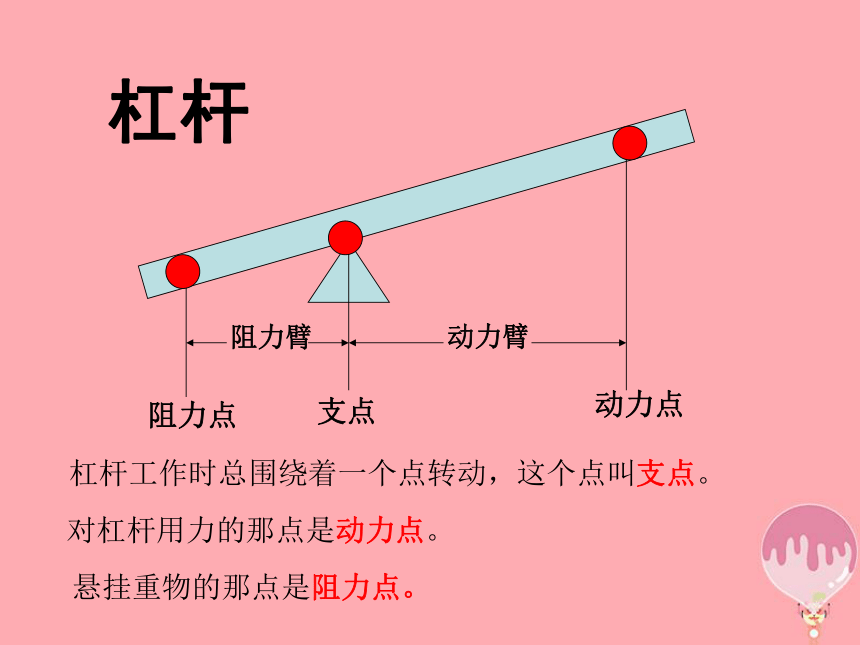

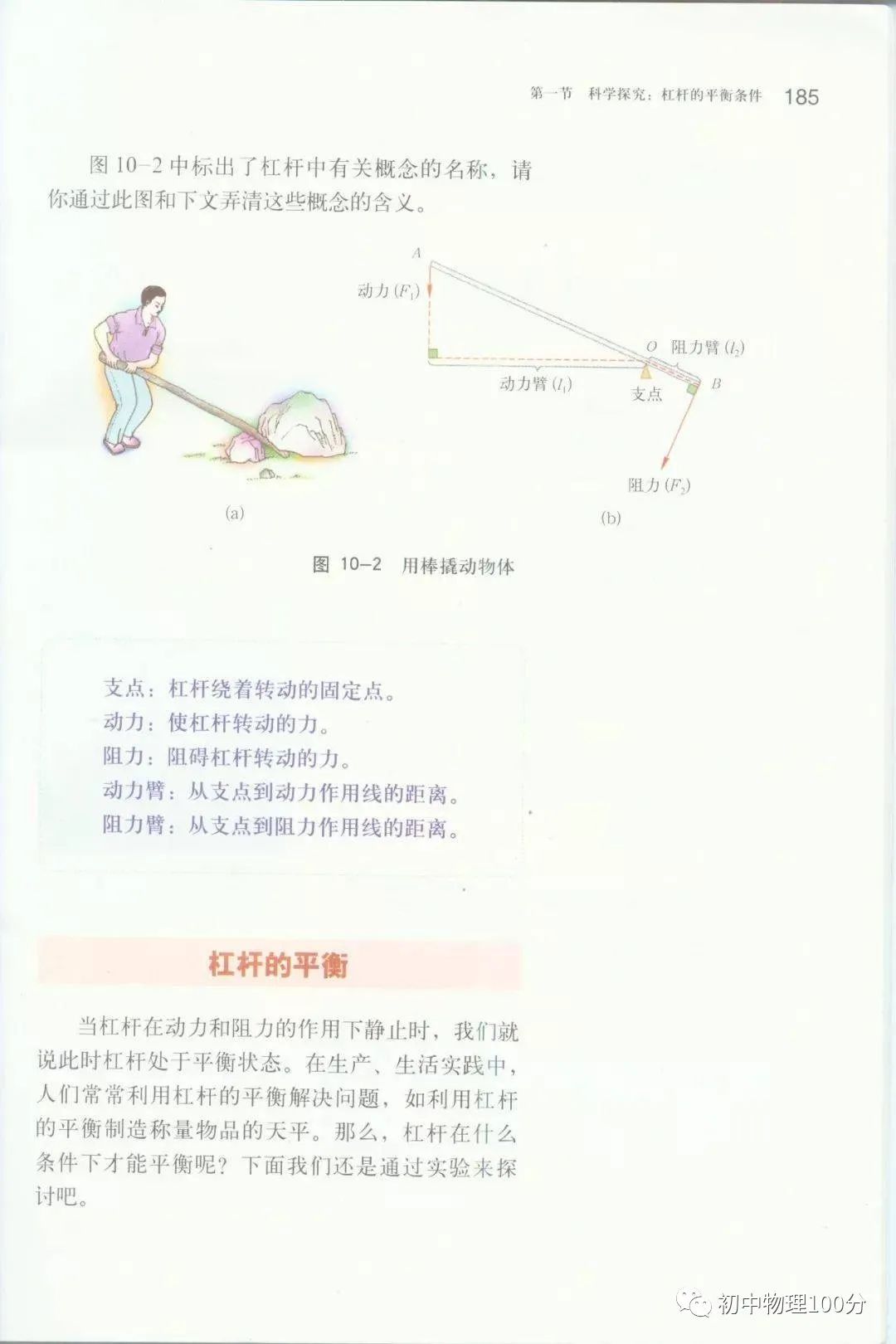

2、杠桿五要素：
(1) 支點 (O)：杠桿圍繞其旋轉的固定點。 它可能位于桿的一端或位于桿的中間。 杠桿轉動時，支點相對固定；
(2)力(F1)：使杠桿轉動的力；
(3)阻力(F2)：阻礙杠桿轉動的力；
(4)動力臂(L1)：支點到動力作用線的距離；
(5)阻力臂(L2)：支點到阻力作用線的距離。
知識點2杠桿平衡條件

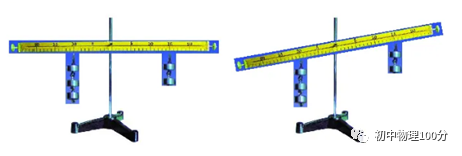

1、杠桿的平衡：當杠桿在力和阻力的作用下處于靜止?fàn)顟B(tài)時，我們說杠桿處于平衡狀態（右圖中左右杠桿均處于平衡狀態） ）。

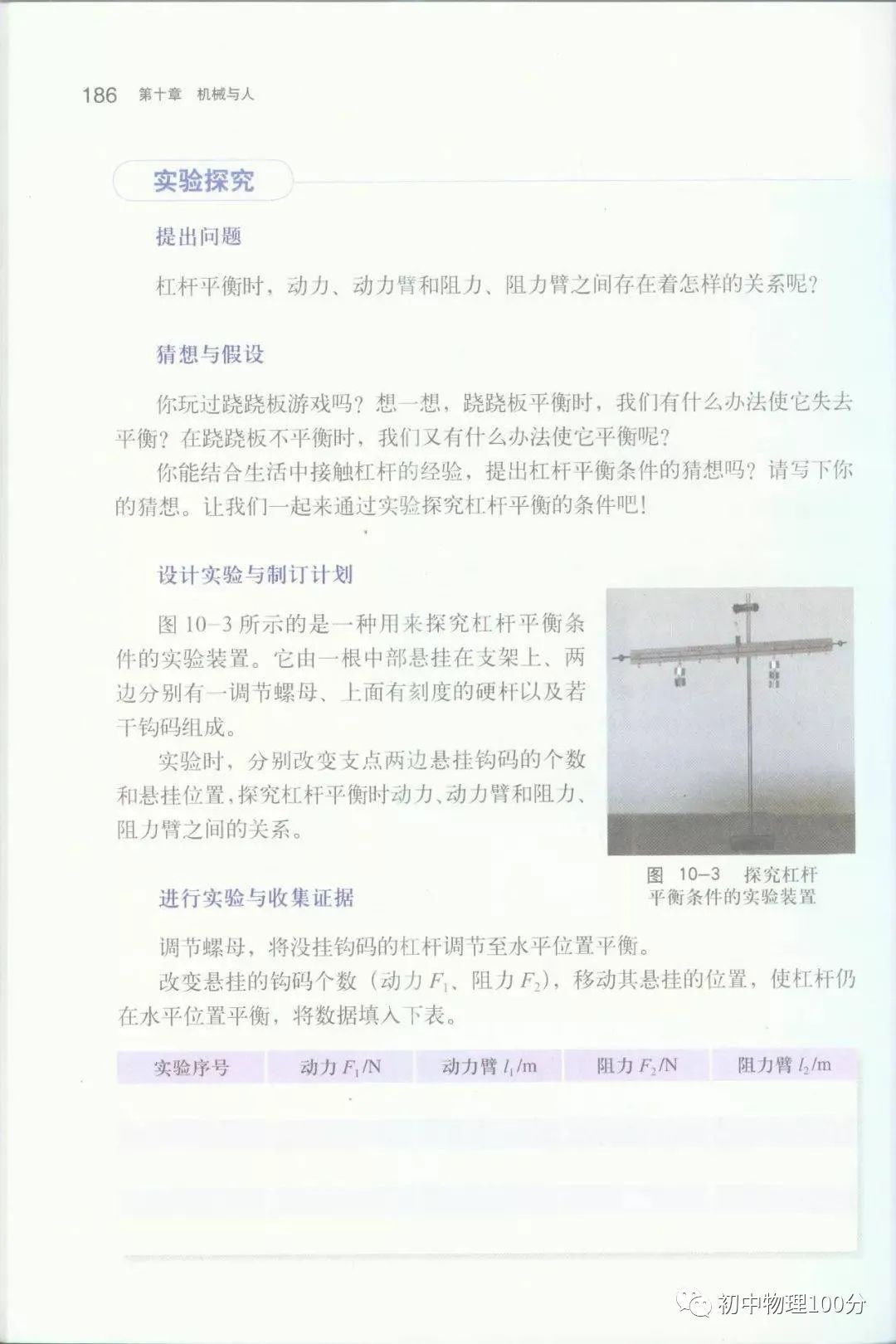

2、杠桿平衡條件實驗：
實驗步驟：（1）首先調節杠桿兩端的螺母，使杠桿處于水平位置平衡。 用細線在左右兩端掛上不同數量的鉤碼。 左鉤碼作用在杠桿上的力記為功率，右鉤碼作用在杠桿上的力記為阻力。 保持動力臂和功率不變，改變阻力大小（通過改變掛鉤數量）和阻力方向（阻力點在杠桿上的位置），直到杠桿再次平衡在水平位置。如右圖所示
當杠桿處于水平位置平衡時，從杠桿上的刻度可以直接讀出力臂的大小，分別記錄功率、動力臂、阻力臂、阻力臂初中物理杠桿平衡，并記入表中（見下表）。
頻率
電源F1/N
動力臂L1/cm
功率×動力臂/N.cm
電阻F2/N
阻力臂L2/cm
阻力×阻力臂/N.cm
(2)調整鉤碼數量并改變鉤碼在杠桿上的位置。 重復以上步驟兩次（要求每次必須更換動力及動力臂），并記入表中。
(3)實驗結論：

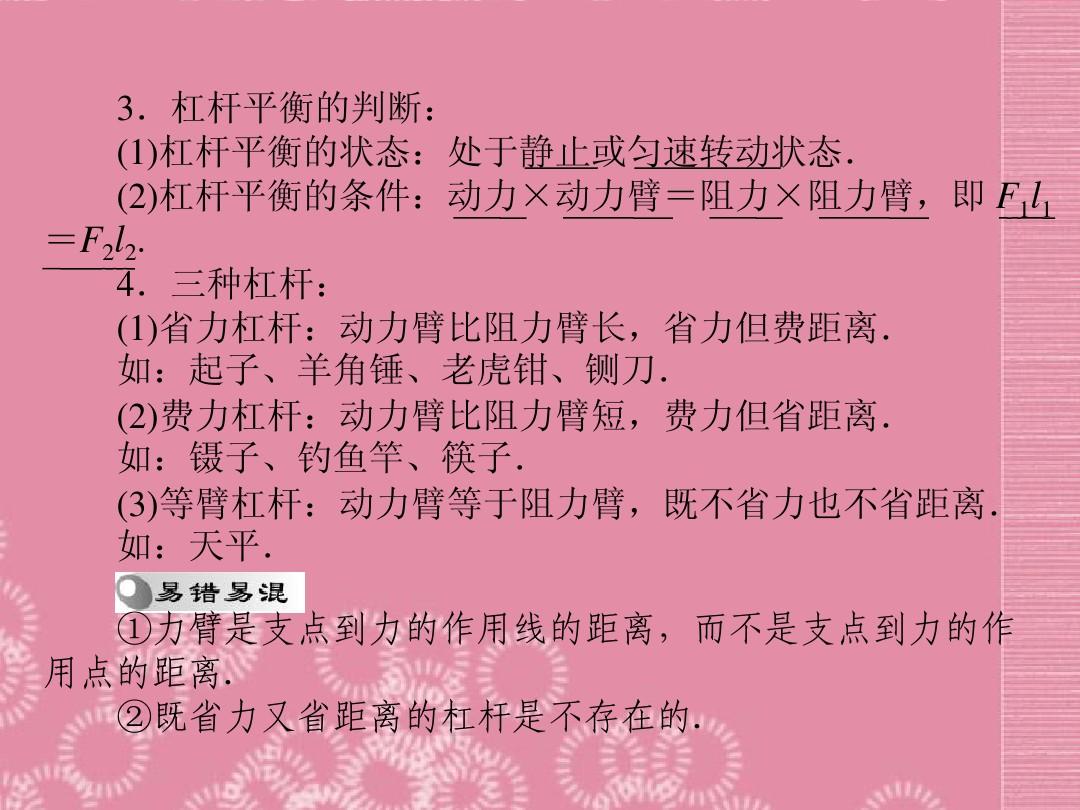

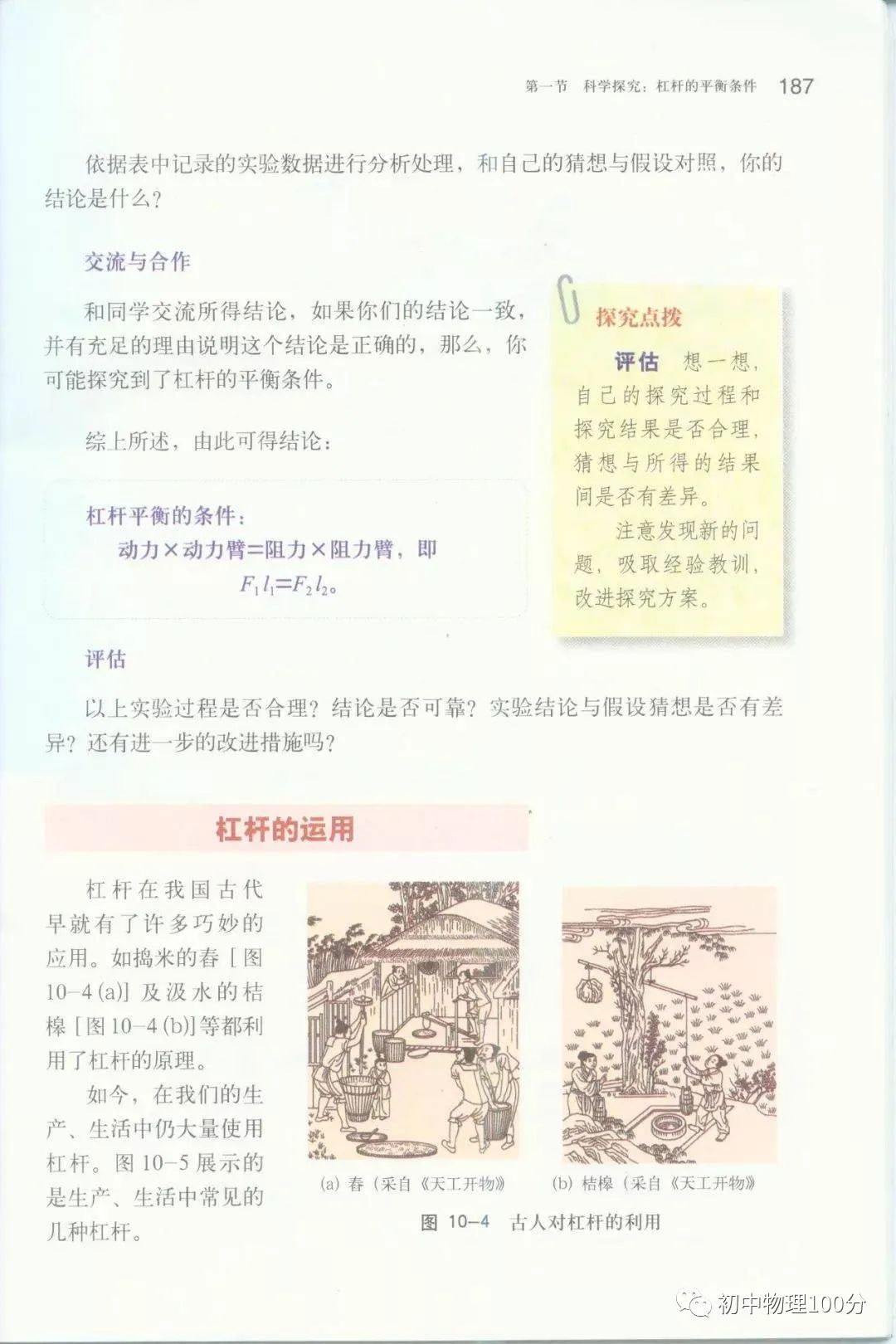

杠桿的平衡條件：功率×動力臂=阻力×阻力臂，即F1L1=F2L2。
【要點】（1）實驗前初中物理杠桿平衡，調節杠桿使其在水平位置平衡時，杠桿左端低，平衡螺母調至右側。 左低音”。
(2)實驗時將杠桿平衡在水平位置的目的是為了方便力臂的測量。 將杠桿平衡在傾斜位置也可以確定杠桿的平衡情況。 但測量時力臂不在杠桿上，實驗操作比較麻煩。
(3)實驗過程中，不允許轉動兩端螺母。
(4)將杠桿支點置于中間位置(支點與杠桿本身重心重合)的目的是為了消除杠桿自重對實驗結果的影響。

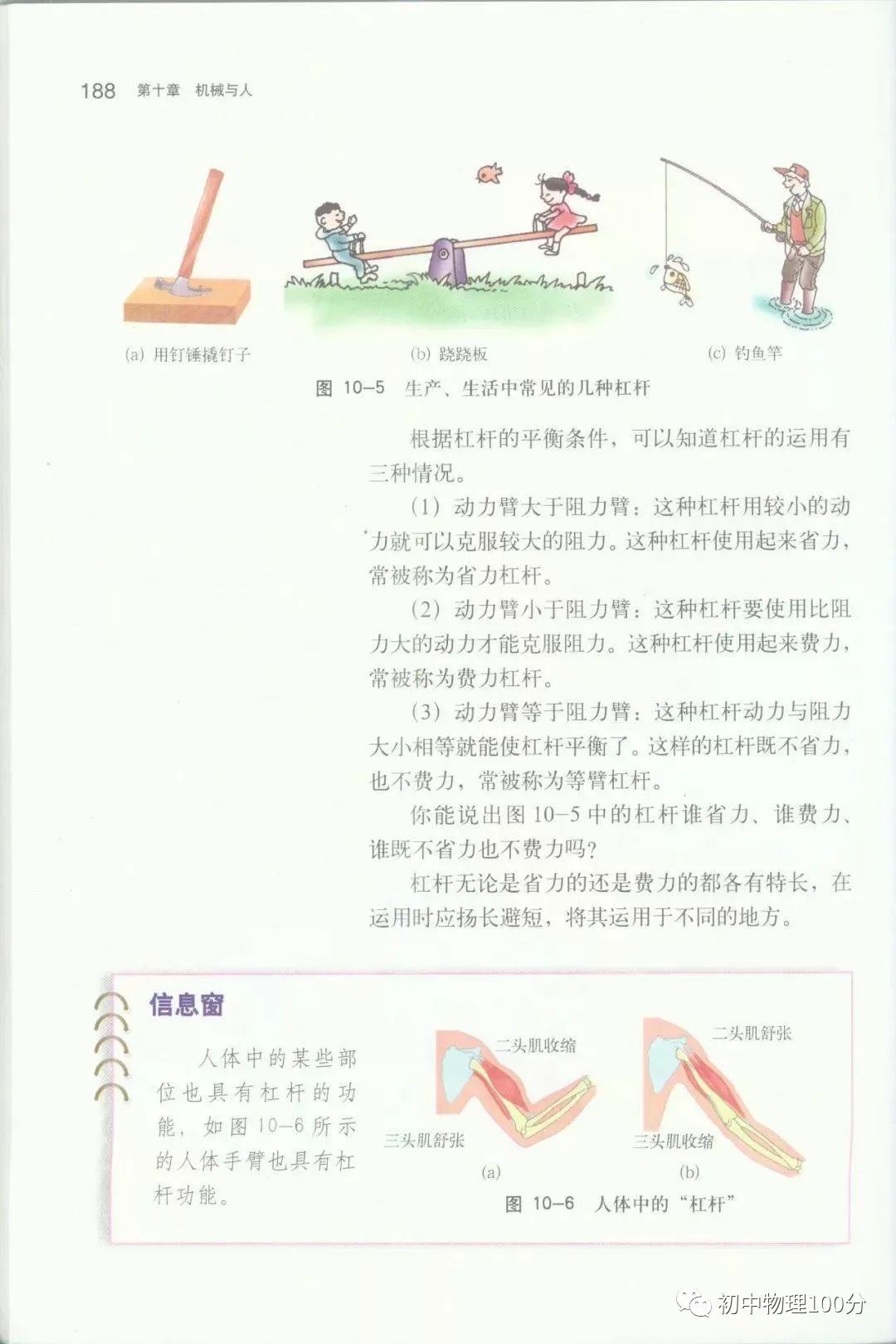

知識點3杠桿的應用
1、省力桿：動力臂L1>阻力臂L2，則平衡時F1<F2。 這種杠桿使用時可以省力（即可以用較小的力量克服較大的阻力），但需要較長的距離（即力的作用點移動的距離大于移動的距離）通過阻力的作用點；并且大于直接作用在物體上而不使用杠桿的力所移動的距離）。
2. 輕松杠桿：動力臂L1<阻力臂L2，則平衡時F1>F2。 這種杠桿稱為努力杠桿。 使用力桿時雖然費力（力量大于阻力），但節省了距離（力量作用點移動的距離比阻力作用點移動的距離小）。
3、等臂杠桿：動力臂L1=阻力臂L2，則平衡時F1=F2。 這種杠桿稱為等臂杠桿。 使用這個杠桿，既不需要費勁也不用力，不需要距離也不需要距離。
補充說明：沒有哪個杠桿可以省力省距離。
