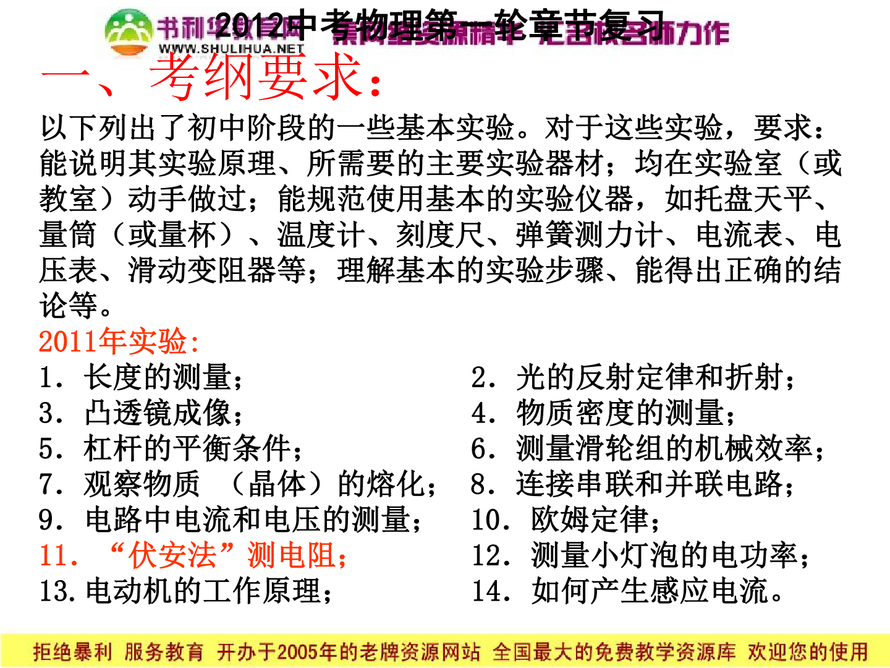

null 專題：多種方法測量電阻 專題：多種方法測量電阻 2012年中考物理第一輪章節復習考試大綱要求 下面列出了初中階段的一些基礎實驗。 對于這些實驗要求，講解實驗原理所需的主要實驗設備均已在實驗室或教室做過動手工作，能夠規范地使用基本實驗儀器，如托盤天平、量筒或量杯、溫度計、天平、彈簧測力計、電流表、電壓表、滑動變阻器等。了解基本實驗步驟并能得出正確的結論等。 2011 實驗 1 ． 長度測量 2. 光的反射和折射定律 3. 凸透鏡成像 4. 材料密度測量 5. 杠桿平衡條件 6. 測量滑輪組的機械效率 7. 觀察物質晶體的熔化 8.連接串聯和并聯電路 9. 電路中電流和電壓的測量 10. 歐姆定律 11. 伏安法測量電阻 12. 測量小燈泡的電功率 13 電動機的工作原理 14. 如何產生感應電流？ 以下是初中階段一些基礎實驗教學大綱的要求。 對于這些實驗要求，講解實驗原理所需的主要實驗設備必須在實驗室或教室完成。 托盤等基本實驗設備可以標準化使用。 天平、量筒或量杯、溫度計、天平、彈簧測力計、電流表、電壓表、滑動變阻器等。了解得出正確結論的基本實驗步驟等。 2011 實驗 1. 長度的測量 2. 反射和折射定律3. 凸透鏡成像 4. 材料密度測量 5. 杠桿平衡條件 6. 測量滑輪組的機械效率 7. 觀察物質晶體的熔化 8. 連接串聯和并聯電路 9. 電流測量電路中的電壓和電壓 10. 歐姆定律 11. 伏安法測量電阻 12. 測量小燈泡的電功率 13 電動機的工作原理 14. 如何產生感應電流 2012 年中考物理第 1 期

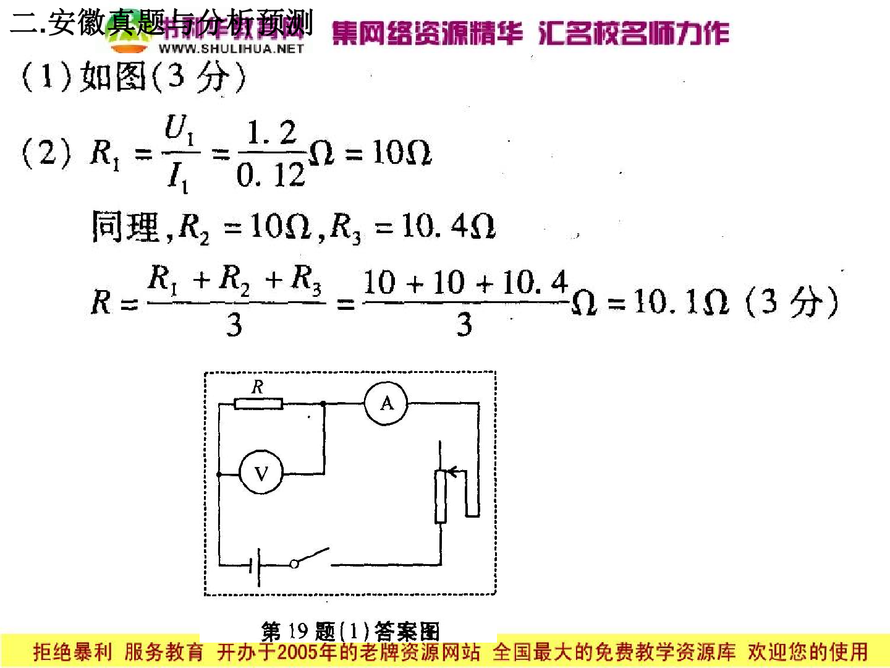

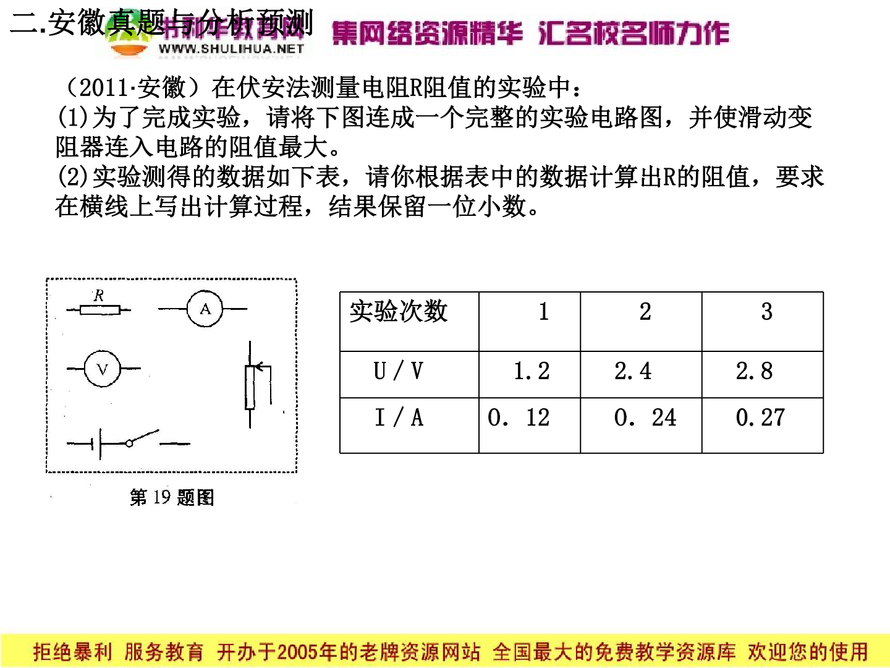

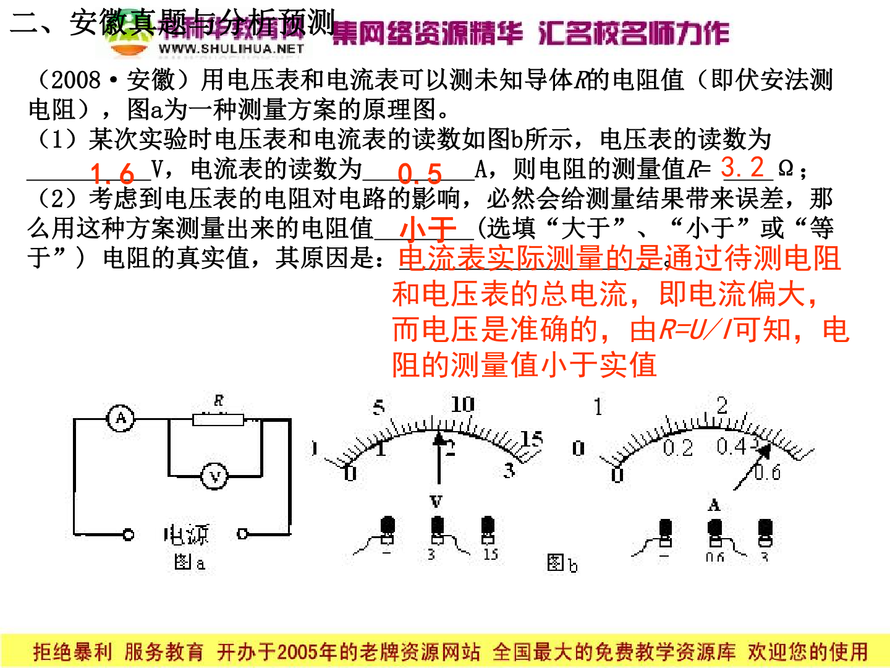

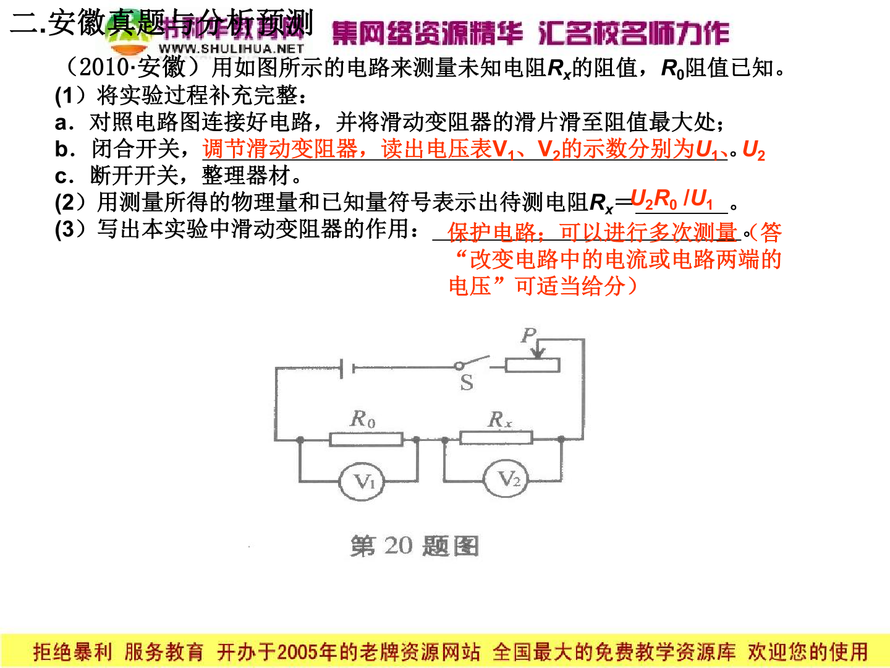

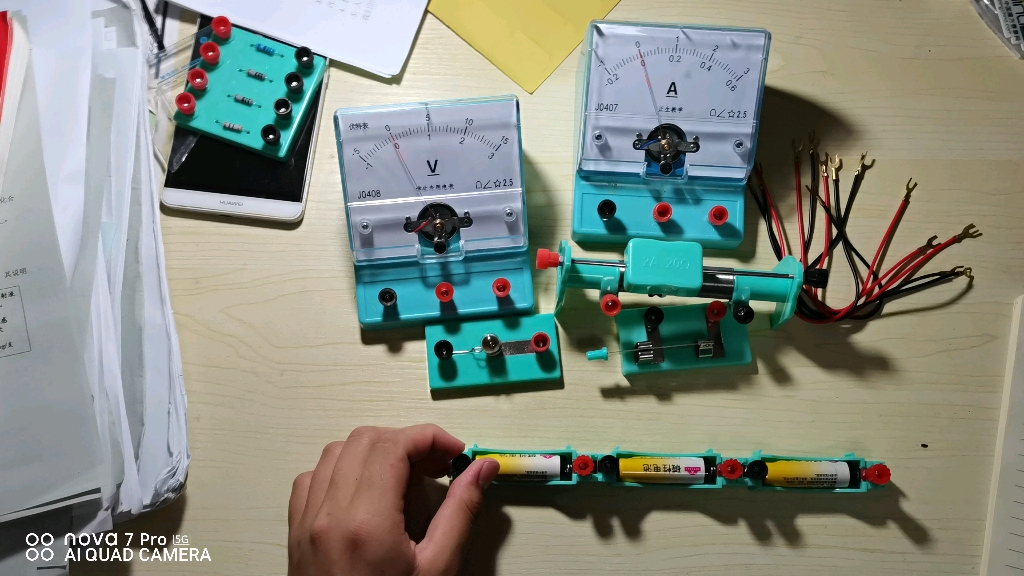

一輪章節復習2安徽真題及分析預測2011·安徽伏安法測量電阻R阻值實驗1.為了完成實驗，請將下圖連接成完整的實驗電路圖并將滑動變阻器連接到電路的電阻。 最大2 實驗中測得的數據如下。 請根據表中數據計算R的阻值。 請將計算過程結果寫在橫線上，保留一位小數。 2 安徽真題及分析預測 2 安徽真題及分析預測 2010 ·安徽采用如圖所示電路測量未知電阻Rx的阻值。 電阻R0是已知的。 1 完成實驗過程a。 按電路圖連接電路，將滑動變阻器的滑塊滑動至最大阻值b． 合上開關 c.斷開開關，布置設備 2.用被測物理量和已知量符號表示待測電阻 Rx = 3.寫出本實驗中滑動變阻器的功能。 調節滑動變阻器分別讀取電壓表V1、V2的指示。 可以進行保護電路。 改變電路中電流或電路兩端電壓的多次測量可適當分為兩次。 安徽真題及分析預測2008·安徽可以用電壓表和電流表測量未知導體R的電阻值，即伏安法測得的電阻值。 圖a是測量方案1的原理。某實驗過程中電壓表和電流表的讀數如圖b所示。 電壓表的讀數為V。電流表的讀數為A。然后測量電阻RΩ2的值。 考慮到電壓表的電阻對電路不可避免的影響，會給測量結果帶來誤差。 用這種方法測得的電阻值大于或等于電阻的真值。 原因是電流表實際測量的是通過被測電阻和電壓表的總電流，即電流過大。 而且電壓準確。 從RUI可以看出，電阻的測量值小于真實值。 2 安徽真題及分析預測2007·安徽 我們可以利用如圖所示的電路圖來測量未知值。
了解電阻RX的阻值調整電路。 當電壓指示U為140V時，電流表指示為040A1。 計算電阻值RX。 事實上，電流表有一個電阻。 若考慮電流表的電阻值RA為05Ω，計算出待測時間。 阻力值2 安徽真題及分析預測 2 安徽真題及分析預測 近五年安徽省本講考點及測試方法 安徽省中考阻力測量考試形式近五年主要是實驗題，基本上每年都會要求內容除了伏安法測量電阻外，還考察伏安法等其他測量方法。 考試內容包括電路圖和實物圖、實驗步驟、抄表填寫、實驗數據處理與分析、實驗誤差分析、電路故障分析等，分數約為68分。 預計2012年定值電阻的測量仍以實驗題的形式進行測試，分數在8分左右。 三種測量電阻的方法： 1. 伏特法 2. 雙伏特法或單伏特法 3. 雙安培法或單安培法 4. 等效替代法 3. 多種測量電阻的方法 1. 伏特法 2. 雙伏特法或單伏法 3. 雙安法或單安法 4. 等效替代法 2012 年中考物理第一輪章節復習 雙電壓法 1. 設備滿足所需電源電壓 未知 R0 電阻值 已知道 Rx 電阻被測量、開關、兩個電壓表和幾根電線。 請使用上述設備測量Rx的電阻。 2 分析：由于電流表無法直接測量，解決問題的關鍵是找到一種通過Rx測量電流的方法。 由于 R0 已知，因此可以用電壓表測量 R0 兩端的電壓。 通過 R0 的電流可以使用公式 IUR 來測量。 電路如何連接。 通過 R0 的電流可用于替代 Rx 中的電流。 待測Rx的電阻。 R0的電阻是已知的。 串聯null3電路圖步驟。 A。 將電壓表調至零，按電路圖連接電路。 b. 合上開關，測量R0、Rx兩端電壓分別為U0、Ux，記錄在表中。
網格中打開開關5的表達式為null4。 步驟 2： 將電壓表調至零，按電路圖連接電路。 b. 關閉開關。 測量Rx和電源兩端的電壓分別為Ux和U，并將打開開關5的表達式記錄在表中。 null4 步驟 情況 3a 將電壓表調零，按電路圖連接電路 b 閉合開關，測量 R0 和電源兩端電壓分別為 U0 和 U，記錄在表中 打開開關 5表達式 null3 單伏法 1 設備滿足要求 電源電壓未知，R0 電阻值已知，待測 Rx，兩個電阻開關，一個電壓表，幾根導線。 請使用上述設備測量Rx的電阻值。 電路不可拆卸或修改。 2分析：由于沒有電流表，無法直接測量電流，所以必須想辦法測量。 通過Rx找到電流是解決問題的關鍵。 由于 R0 已知，因此可以用電壓表測量 R0 兩端的電壓。 通過 R0 的電流可以使用公式 IUR 來測量。 電路如何連接？ 通過 R0 的電流可用于替代 Rx 中的電流。 如果拆開改裝可以測量兩次。 如果電路無法拆解修改，如何通過開關的通斷來測量串聯的Rx或R0兩端的電壓，完成null3電路圖或null4步驟： 將電壓表調零并按電路圖連接電路。 b. 閉合開關S1，然后打開。 開關S2記錄電壓表的指示為Uc。 閉合開關S2。 打開開關S1。 記錄電壓表的指示為Ux5。 表達式為空4。 步驟 2： 將電壓表調零，按電路圖連接電路。 b. 閉合開關S1并打開開關S2。 記錄電壓表的指示為Uc。 閉合開關S2。 打開開關S1。 記錄電壓表的指示為U05。 表達式為空5。 設備符合要求。 電源電壓未知。 最大電阻為R的滑動變阻器Rx是已知的。 待測量的電阻開關一次是一個。 有幾根電壓表線。 請使用上述設備測量Rx的電阻。 請勿拆卸電路。 ① 如圖所示連接電路。 滑塊處于阻力最小的位置，開關閉合。
合上并記下電壓指示數字U1②滑塊處于最大電阻位置。 記下電壓指示編號。 雙安法 1.設備符合要求。 電源電壓未知。 R0電阻值已知。 待測 Rx 電阻。 轉變。 一根或兩根電流表線。 請使用以上內容。 該設備測量Rx的電阻值。 2 分析。 由于沒有提供電壓表，無法直接測量電壓，因此找到測量Rx兩端電壓的方法是解決問題的關鍵。 由于 R0 已知，因此可以使用電流表根據公式測量 R0 中的電流。 UIR可以測量R0兩端的電壓。 電路如何連接。 可以用R0兩端的電壓來代替Rx兩端的電壓。 記錄電流表A1的讀數為I1，A2的讀數為I25，表達式null4 步驟情況2 a． 將電流表調至零，按電路圖連接電路b． 閉合開關S，記錄電流表A1 的讀數為I1，A2 的讀數為I25，表達式null4。 情況3： 將電流表調至零，按電路圖連接電路。 b. 閉合開關S英語作文，記錄電流表A1的讀數為I1，A2的讀數為I25。 表達式 null 5 單安法 1. 設備符合要求。 電源電壓未知。 R0電阻值已知。 Rx 正在等待。 兩個電阻開關、一個電流表和幾根電線。 請使用上述設備測量Rx的電阻。 請勿拆卸或改造電路。 2 分析：由于沒有提供電壓表初中物理測電阻，無法直接測量電壓，因此找到測量Rx兩端電壓的方法是解決問題的關鍵。 由于 R0 已知，因此可以用電流表測量 R0 中的電流。 R0 兩端的電壓可以使用公式 UIR 來測量。 電路如何連接？ R0 兩端的電壓可用于替代 Rx 兩端的電壓。 如果可以拆卸和修改，則可以進行第二次測量。 如果無法拆卸和改裝，可以進行第二次測量。 電路如何并聯測量Rx或R0中的電流并通過打開和關閉開關來完成n？
ull3 電路圖步驟情況1 a． 將電流表調至零，按電路圖連接電路b． 閉合開關S1和S2，記錄電流表A的指示為IC。 閉合開關S1。 打開開關S2。 記錄電流表A的指示為I05。 表達式 null 4. 步驟情況 2 a． 將電流表調至零，按電路圖連接電路。 b. 閉合開關S1和S2，將電流表A的讀數記錄為IC。 閉合開關S1。 打開開關S2。 記錄電流表A的讀數為Ix5。 表達式為空4。 步驟 3.a. 如圖所示。 連接電路，合上兩個開關，記下電流指示數I1b。 打開開關S并記下當前指示編號。 I25 表達 null4。 步驟 4.a. 將電流表調至零，按電路圖連接電路。 b. 閉合開關S。將滑塊移至A 端子。 R0 未連接。 進入電路并記錄電流表測量的電流。 IAc 滑塊移至 B 端子。 RX和R0串聯，記錄電流表測量的電流。 IB5表達式 null 2.用代入法測量電阻 1.代入法 在物理學中，當物體的某個物理量無法直接測量時。 可以用另一個物體代替這個物體進行測量。 這種方法稱為替代法。 2 電路圖，其中Rx為未知電阻，R0為電阻箱，R為滑動變阻器，null3。 步驟1.將電流表調零并按圖連接電路。 2. 閉合開關，S1 打開開關。 S2讀取當前指示編號為I3。 保持滑塊位置不變初中物理測電阻，閉合開關S2。 打開開關S1。 調節電阻盒旋鈕，使電流指示數仍為I4。 讀取電阻框的指示數字，即為未知電阻Rx null 的阻值。 步驟3 1. 將電流表調至零，并如圖所示連接電路。 2. 關閉S1。 將 S2 轉到 a 并注意電壓指示 U3。 然后將S2轉到b。 調節電阻盒的阻值，使電壓指示數等于U。此時，電阻盒指示值等于被測電阻器的阻值。 4. 電阻盒的讀數為未知電阻Rx的阻值。
