【實驗?zāi)康摹?span style="display:none">gYF物理好資源網(原物理ok網)
（1）學會用電流表、電流表測小燈泡的額定功率和它的實際功率，加深理解額定功率和實際功率的概念。
（2）進一步熟練把握電流表、電流表和滑動變阻器等儀器、儀表的使用技巧。
【實驗器材】
小燈泡、滑動變阻器、電壓表、電流表、電源、開關、導線若干。
【實驗原理】
P=UI
【實驗步驟】

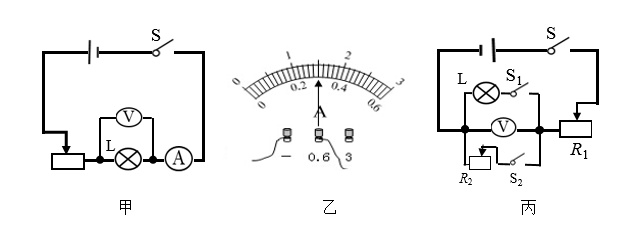

（1）按照實驗要求，設計電路，畫出電路圖，如圖所示，依照電路圖把實驗電路聯接好。在閉合開關之前，調節滑動變阻器測量小燈泡的電功率電路圖，使連入電路中的阻值最大。
（2）閉合開關S，調節滑動變阻器，使小燈泡在額定電流下發光，觀察小燈泡的發光情況，記下電流表和電壓表的示數，算出小燈泡的額定功率。
（3）調節滑動變阻器，使小燈泡兩端的電流約為額定電流的1.2倍，觀察此時小燈泡的發光情況，記下電流表和電壓表的示數，算出此時小燈泡的實際功率。
（4）調節滑動變阻器，使小燈泡兩端的電流高于額定電流，觀察這時小燈泡的發光情況與額定電流時有哪些不同。記下電流表和電壓表的示數，算出此時小燈泡的實際功率。
【注意事項】
（1）聯接電路時，電流表的阻值要參照小燈泡的額定電流來選擇，若小燈泡的額定電流為2.5V，則應選0～3V的阻值；若小燈泡的額定電流為3.8V，則應選0～15V的阻值。電壓表的阻值應依照小燈泡的額定電壓來選擇，假如小燈泡的額定電壓未知，則要選0～3A的阻值，并采用試觸的方式判定，通常小燈泡（1.2V～3.8V）的額定電壓都大于0.6A。滑動變阻器的阻值最好與小燈泡的內阻相當測量小燈泡的電功率電路圖，容許通過的最大電壓要小于小燈泡的額定電壓。
（2）根據電路圖聯接實物電路時，開關必須是斷掉的。
（3）閉合開關前要把滑動變阻器的滑片放在最大電阻處，使其接入電路中的阻值最大。
（4）開抬實驗前要再檢測電路，確認電路無誤后，還應進行試觸做進一步的核實。
（5）每次讀數時，電壓表、電壓表的示數應是一一對應地記錄，讀完后應斷掉開關。
