平面鏡成像練習題1、蠟燭在平面鏡前30cm，它的像到鏡面的距離是cm；若將平面鏡往蠟燭的方向聯通20cm，這么蠟燭到它的像的距離cm．在中學測視力時，常常視力表放到你的身旁，把一塊平面鏡放到你正前方，視力表在鏡中的像的大小與視力表的實際大小（填“相等”或“不相等”）3、小明從平面鏡里看見穿衣鏡旁邊電子鐘所成的像如圖所示，這時的時刻應是21∶10B、10∶21C、10∶05D、12∶014、許多商店借助小型平面鏡裝潢墻面，它可以給人的覺得，這是借助了的原理。一個人凈高1.6m站在豎直懸掛的平面鏡前1m處觀察，試問(1)要想從鏡中看見自己的四肢像，穿衣鏡起碼多高？此時人像相距多大？(2)若穿衣鏡不動，人往前走了0.25m，像聯通距離多大？(3)若人不動，穿衣鏡往前走了0.25m，像又聯通距離多大？11、圖12是探究平面鏡成像特性的實驗裝置。(1)用玻璃板取代平面鏡，主要是借助玻璃板透明的特征，以便；（2）假如有3mm厚和2mm厚的兩塊玻璃板，應選擇厚的玻璃板做實驗；(3)假如玻璃板沒有放正，將對實驗形成哪些影響？____.（4）使燃起的蠟燭在兩個不同的位置，分別測出物距和像距相等的兩組數據，得出實驗推論之一：“像距與物距相等”。
你覺得這些技巧是否合理？____。理由是：__。12、小明凈高1.5m，站在豎直放置的距離他1.2m的平面鏡前照穿衣鏡，則他在鏡中的像高，像到他本人的距離為；若小明往前走了0.5m，則則他在鏡中的像高，像到他本人的距離為．13、運用平面鏡成像的特征做出入射光線SA、SB的反射光線14、在圖中畫出物體在鏡中的像.15、在圖上畫出平面鏡的位置.14題圖15題圖14題圖15題圖16、如圖所示，小丑在平面鏡中成像情況正確的是（）A．B．C．D．5、電視機遙控器的工作原理如圖所示，從A點發出的紅外線（光的一種）經光滑的墻上MN反射后可步入電視機接收窗口B，試畫出其光路圖。《平面鏡成像》作圖專題訓練1.（1）做出圖中點光源S發出的光被平面鏡MN反射后能照耀鏡前多大范圍。（2）畫圖說明圖中人眼在平面鏡前A點通過平面鏡MN能看見外界多大范圍。.如圖所示，平面鏡前有一物體AB，做出AB在鏡中成的像A′B′。.如圖所示，做出物體ABC在平面鏡中成的像A′B′C′。
.（1）如圖所示，S′是發光點S在平面鏡中所成的像，請?jiān)趫D中再畫出任意一條入射光線和對應的反射光線。（2）如圖所示，由點光源S發出的光經平面鏡反射后，其中一條反射光線經過P點。請完成光路圖。（3）如圖所示，畫出發光點S發出的光線經平面鏡反射后過P點的光路圖。SSP5.如圖所示，a、b兩條光線是由平面鏡前某一發光點S射出的光線經過鏡面反射后的情況。abab請?jiān)趫D中做出.（1）如圖所示，平面鏡上方有一豎直擋板P，AB和CD是擋板兩側的發光點S經過平面鏡反射后的兩條反射光線，請完成光路圖。（2）如圖所示，平面鏡MN前有一個發光點S，S1是它在鏡中所成的像。當平面鏡轉過一個角度后，像的位置為S2，試做出平面鏡的新位置M′N′。7.（1）如圖中S為發光點，S′為S點在平面鏡中成的實像，試畫出通過A點的反射光線及平面鏡的位置。S′ASS′SA（2）已知發光點S在平面鏡中的像是S′ASS′SA8.（1）如圖所示是小明家露臺示意圖，其中MN是一面帶平面鏡的墻上，S為露臺上一電燈，請通過畫圖的方式畫出地板PN上能被電燈照耀的區間。（2）如圖所示，在平面鏡MN的前方有一個發光體AB，請做出人眼在P處見到發光體AB的像A′B′的光路圖。
平面鏡成像畫圖題1.在圖18中作出人聽到球的光路圖。2.依據平面鏡成像特性，在圖丙中畫出物體AB所成的像．3.（1）做出圖中物體AB在平面鏡中所成的像A′B′4.在圖9中，A是平面鏡，B是鏡前人眼位置，C是人耳朵在平面鏡前看見的燭焰像上的一點。(1)依據平面鏡成像的特征做出像點C對應的物點D。(2)完成耳朵聽到C的光路圖（畫一條入射光線和反射光線即可）。5.請借助光的反射定理，畫圖確定燭焰上A點在平面鏡中像的位置．答案：畫出法線、像點A'(1分)畫出入射光線、反射光線(1分)(只畫一組入射光線、反射光線；沒畫法線；未標光的傳播方向或方向標反，各扣O．5分)6.S為平面鏡MN前的一個發光點，A為平面鏡前某一點，請?jiān)趫D上畫出所有通過A點的光線。7.按照平面鏡成像特性，在圖9中畫出物體AB在平面鏡MN中所成的像A′B′。8.請?jiān)趫D中按照平面鏡成像特性畫出物體AB在平面鏡中的像A′B′.9.如圖8所示，B為隧洞中的一堵墻，墻的右側有一激光器S，發出一束徽光經平面鏡MN反射后剛好經過A點，請依照平面鏡成像特性畫出符合要求的入射光線和反射光線。10.按照平面鏡成像特性，在圖11中畫出物體AB在平面鏡MN中所成的像A?B?。

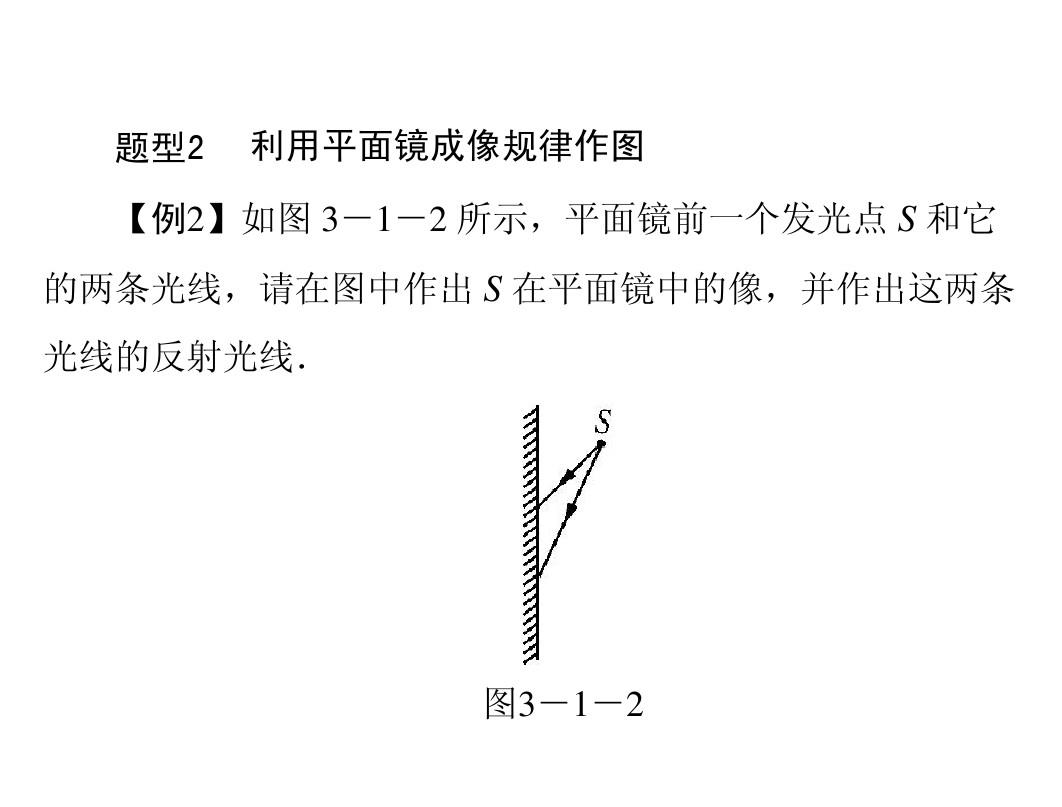

答案：對稱1分；正立1分；實像1分。11.如圖11所示平面鏡成像的特點作圖，平面鏡前一個發光點S和它的兩條光線，請?jiān)趫D中做出S在平面鏡中的像，并做出這兩條光線的反射光線。??12.(1)如圖甲所示，S是一個發光點，S'是它在平面鏡中成的像，SA是S發出的一束光。請?jiān)趫D甲中畫出平面鏡的位置和SA經平面鏡反射后的光線．13.如圖12所示，中學走道轉角的墻壁裝有平面鏡，既便捷朋友們整理儀態，夜晚又能借助光的反射對樓道進行照明。請?jiān)趫D中確切畫出燈S發出的光經平面鏡反射后抵達A點的光路圖。14.如圖所示，從S點發出的一條光線，經平面鏡MN反射后，其反射光線正好通過P點。請你做出這條入射光線并完成光路圖。15.如圖9所示，MN是豎直放置的平面鏡，請畫出字母"L"在平面鏡中的像。16.如圖3所示，小聰通過一平面鏡看見小狗要偷食小魚。圖中畫出了入射光線和反射光線，但未標出光的傳播方向。請你在圖中用箭頭標出小聰見到兔子偷魚吃時的光的傳播方向，并按照光的反射規律畫出平面鏡。?17.如圖14所示為水位檢測儀的示意圖，從A點發出一束方向不變的光線，經海面反射后，在固定光屏PQ上產生一個光斑，光斑的位置隨水位的變化而發生變化。
當海面在CD時，屏上的光斑移到了B點。請依照平面鏡成像的特征做出光路圖（保留畫圖痕跡）。(2)在圖9中畫出點S在平面鏡中成像的示意圖。18.如下圖所示，一個鐵塊置于豎直放置的平面鏡前，請畫出它在鏡中所成的像。假如要用單反將鐵塊和它的像一起拍攝出來平面鏡成像的特點作圖，應當將單反置于圖中的?（選填A(yù)或B）區域的適當位置能夠?qū)崿F(xiàn)。答案：．如圖B（3）依據平面鏡成像特性，在圖10中畫出物體AB在平面鏡MN中所成的像．（3分）如圖所示，S點為平面鏡前跳棋子的位置，S′點為跳棋子的像的位置，P為人眼的位置，請?jiān)趫D中完成人眼在P點見到兩個跳棋子的光路圖。答案：??(2)依據平面鏡成像特性，在圖乙中做出物體AB在平面鏡MN中所成的像A′B′.???如圖所示，是冰蓉朋友的一張景色寫生畫，但畫中有一處顯著違反了光學規律，請你按照光學知識用簡單的書法形式將其糾正。
