【知識回顧】
電路是由電源、開關、用家電和導線組成的電壓的路徑。
電路中各器件的作用分別是：
電源→提供電能
用家電→消耗電能
開關→控制電能
導線→輸送電能
常見電路有器件實物聯接、實物圖聯接和電路圖等方式。
如右圖是只有一個用家電的電路，這些電路比較簡單很容易辨識。
電路器件實物聯接
電路器件實物圖聯接
電路圖
在實際生活中，電路中用家電或其它電路器件常常不止一件，常常有幾件、幾十件或更多，它們又是怎樣聯接的呢？
例如，家庭電路中有電燈、電視機、空調、電冰柜等家用家電、公路兩側有好多路燈、節日景區或店面裝潢的串串彩燈等等。
路燈
彩燈
【舉手提問】
1.哪些是串聯電路？
2.哪些是并聯電路？
3.怎樣辨識串聯電路和并聯電路？
4.串、并聯電路在生活中有什么應用？
【新課學習】
在聯接電路時，假如有兩個或兩個以上的用家電，按照須要可以用以下兩種方式把它們接入電路。
一、串聯電路
如右圖小同學做游戲時手拉著手，右手將小同學依次聯接上去。
類似的串聯和并聯中電功率的規律，若電路器件像小同學那樣用導線依次相連，之后接到電路中，在數學學中被稱為串聯。
串聯電路是把電路各器件，用導線依次聯接后，再接入電路的聯接方式。

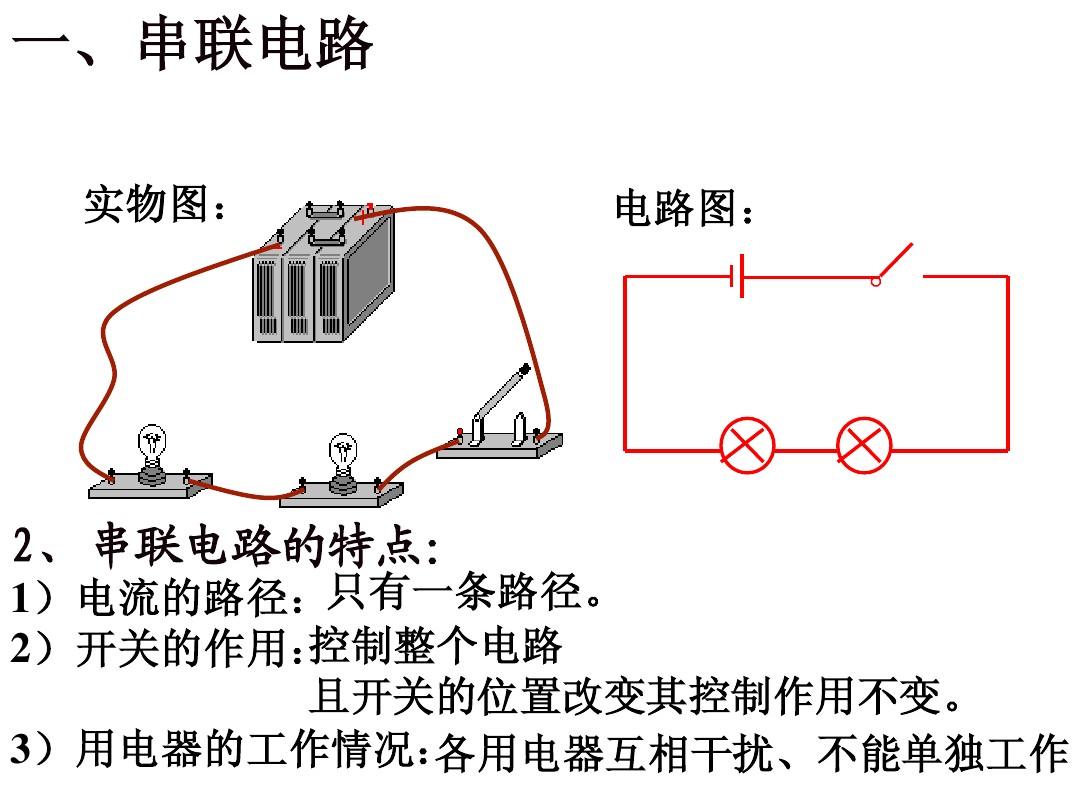

串聯電路實物圖聯接

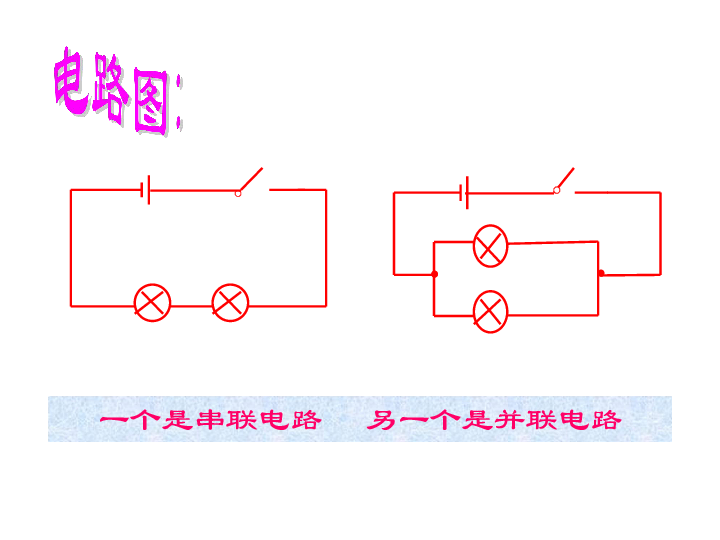

串聯電路電路圖
二、并聯電路
如右圖兩個小同學兩手分別接在一起，并列排列在游戲隊伍中。
類似的，若把電路器件也根據這些方法，用導線并列聯接在電路中，在數學學中被稱為并聯。
并聯電路是把電路各器件，用導線并列聯接后，再接入電路的聯接方式。
并聯電路實物圖聯接
并聯電路圖
三、串聯電路和并聯電路的聯接方式
[觀察與實驗]
視頻：小燈泡的串、并聯聯接
（選擇音量橫屏看）
【實驗反省】
1.在串聯電路中，開關的作用與它的位置無關。
【請看圖感受】
也就是說，在串聯電路中，開關無論安裝在哪些位置，總是控制著連入電路中的所有用家電。
2.在并聯電路中，支路中的開關就能控制連入電路中的所有用家電。
【請看圖感受】
并聯電路有支路和大道之分，開關的作用與它接在支路還是接在大道有關。
如右圖，支路中開關S1控制總電路，大道中開關S2只能控制L2.
四、判斷串、并聯電路的三種方式
（點開思維導圖放大看）
在以上三種方式中，最常用的方式是“電流法”，剖析思路為：
剖析電路時，從電源的負極開始，按照電壓方向由負極流向正極的規定
●電流只有一條路徑的電路為串聯電路；
●電流由多條路徑的電路為并聯電路。
五、生活中的電路
串聯電路和并聯電路是最基本的電路,在實際生活中應用得十分廣泛。
★用來裝潢雅間和三居、烘托歡樂氛圍的彩色小燈泡,經常是串聯的;
室外、公園裝潢彩燈
★節日的夜間,裝點天安門、東方明珠等高大建筑的成千上萬只燈泡,卻往往是并聯的.
天安門燈具
東方明珠燈具
★公路兩側的路燈和家庭中的電燈、電吹風、電冰柜、電視機、電腦等用家電大多是并聯在電路中的。
路燈
室外用家電
【中考真題訓練】
1.（2019眉山）
如圖所示，開關S閉合時，燈泡L1、L2組成并聯電路的是（）
2.(2019湖南)
下述操作能使圖中的小燈泡L1和L2組成串聯電路的是()
A.閉合開關S1、S2和S3B.只閉合開關S1和S2
C.只閉合開關S2和S3D.只閉合開關S3
3.(2019荊州)
在視察人民檢察院未成年人法制教育基地時,小明發覺,在一處地面上有“沉迷網路”“交友不慎”兩個方形模塊用腳踏其中任何一個模塊,與模塊聯接的電視上都會播放相應的教育短片.下述有關剖析正確的是（）
A.兩個模塊相當于開關,彼此串聯
B.兩個模塊相當于開關,彼此并聯
C.兩個模塊相當于電源,彼此并聯
D.兩個模塊相當于電源,彼此串聯
4.（2019德州）
下述電路中,兩個燈泡都還能獨立工作的是（）
5.(2019徐州)
車輛大燈內的示寬燈和制動燈有時須要各自獨立工作,有時須要同時工作.下述電路圖符合要求的是（）
6.(2019湖南)
公汽車側門的兩個扶桿上一般各裝有一個按鍵,每一個按鍵都是一個開關.當旅客按下任何一個按鍵時,駕駛臺上的指示燈發光,同時警鈴響,提醒司機有人要下車.下述電路圖符合上述要求的是（）
7..(2019南京)
常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的,若其中任一方法解鎖失敗后,鎖定開關S3均會斷掉而暫停手機解鎖功能,S3將在一段時間后手動閉合而恢復解鎖功能,若用燈泡L發光模擬手機解鎖成功,則符合要求的模擬電路是（）
8.(2019德州)
某款售水機可通過刷卡(閉合“感應”開關)或投幣(閉合“投幣”開關)接通供熱馬達取水;光線較暗時“光控開關手動閉合,提供照明，下述簡化電路中符合要求的是（）
9.(2020長沙)
如圖是某同事在做聯接串、并聯電路實驗的實物圖,與這個實物圖相對應的電路圖是（）
10.(2020德州)(多選)
電冰柜是現代家庭的常用家電,它內部的電路器件主要包括壓箱機(其主要部件是電動機)和冷凍室外的照明燈如圖是一臺能正常工作的電冰柜的簡化電路圖,下述判定正確的是()
A.電路圖中的照明燈與電動機是串聯的
B.冰柜關掉時,燈開關斷掉,照明燈熄滅
C.冰柜內氣溫增加到設定氣溫時,電動機停止工作
D.電動機借助了電磁感應的原理使線圈轉動上去
11.(2020廣州)
小英回去時發覺有兩個開關可以控制新村的門,閉合任何一個開關,電動機就會工作,把門打開,下述電路圖符合上述要求的是()
12.(2020新鄉)
破壁機可以頓時擊破食物細胞壁,讓菜品營養釋放更充分.某品牌破壁機(如圖)設置了安全開關S1和工作開關S2.當杯體置于主機上時S1手動閉合,安全指示燈亮起;再閉合S2,電動機啟動破壁.下述電路圖符合上述要求的是（）
13.(2020廣州)
小明家的智能鎖需通過“密碼+指紋”兩次辨識成功就能換鎖第一次辨識成功時S1閉合,發聲器s發出聲音,但不換鎖;第二次辨識成功時S閉合,有電壓通過電動機,換鎖成功下述電路設計符合要求的是（）
參
考
答
案
在
下
邊
找
哦
！
參考答案：
1.C2.D3.B4.B
5.D6.C7.C8.B
9.C10.BC11.B12.B13.A
