很多朋友在回答凸透鏡成像的問題時，往往覺得無從下手，很容易混淆物距、像距和像尺寸變化的范圍。 要解決這種難點，朋友們需要熟記和理解凸透鏡成像的規律。
因此，首先要明確的是：凸透鏡成像的性質（實虛、大小、正反）在物距三個區域和兩個邊界點上都有其自身的規律。 三個區域在一個焦距（u<r）雙焦距和雙焦距（r<u<2f）之間； 超出雙倍焦距 (u>2f)。 兩個分界點是焦點（f）和雙焦距點（2r）。 現將教科書《成像法表》中的“凸透鏡”歸納為以下要領（便于記憶和理解）：
1、加倍焦距判斷內外虛實；
2. 焦距加倍凸透鏡的成像規律表和口訣，設置內外尺寸；
3、所有虛像倒立，所有實像正立；
4、要形成虛像，物像在透鏡的相對兩側； 要形成實像，物像在鏡頭的同一側；
5、形成虛像時，物體（尤其是物距）變小，像（指像距和像本身）變大； 或者物體變大而圖像變小。 形成實像時，物（特別是物距）小，像（指像距和像本身）小； 或者物體很大，圖像也很大。

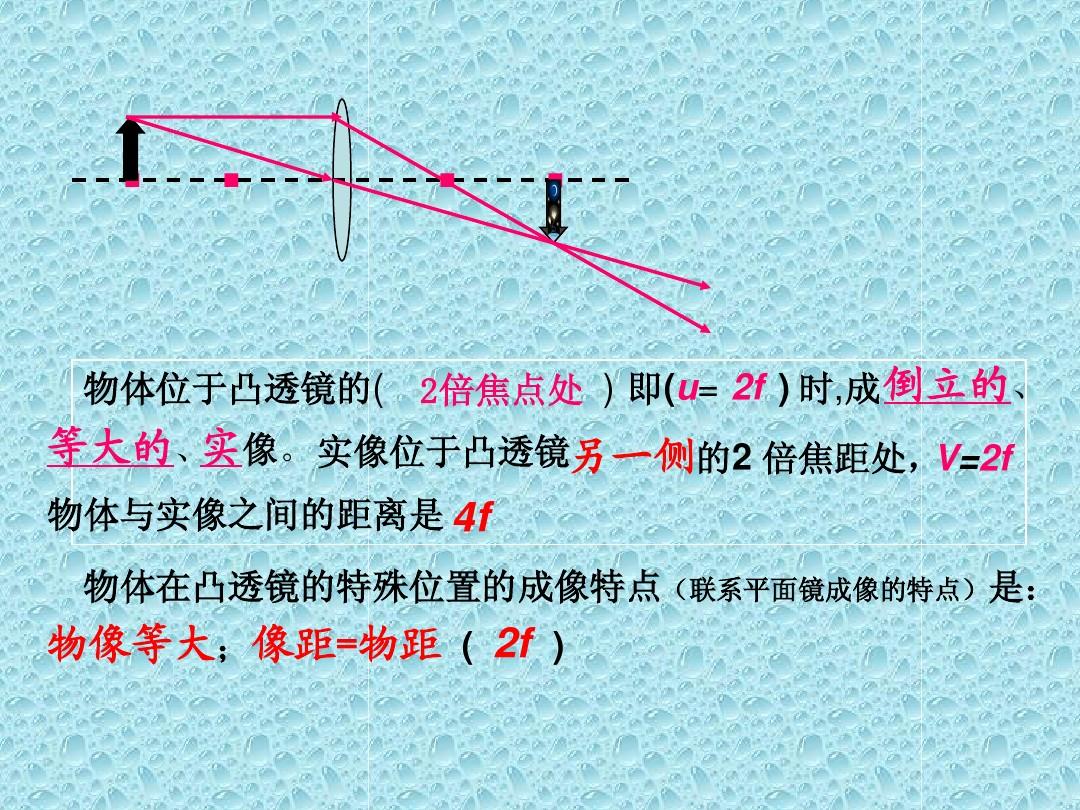

6. 關于兩個特殊點： (1) 焦點(f)處沒有成像。 (2)在雙焦點(2f)處形成大小相等的倒置虛像。
下面的例子解釋了如何使用它。
例1 在借助蠟燭研究凸透鏡成像的實驗中，凸透鏡的焦距為10cm，將點燃的蠟燭放置在距離凸透鏡15cm處，得到清晰的蠟燭像為在凸透鏡另一側的光屏上觀察。 此圖像必須是 ()
A. 倒置放大虛像 B. 倒置縮小虛像
C. 正立放大實像 D. 正立放大虛像
分析：解這道題首先要明白f=10cm，然后知道u=15cm時，f<u<2f時，蠟燭在倍焦距外，倍焦距以內。 虛像都是顛倒的； 放大后的圖像確定在兩倍焦距以內”，綜合對比可知：倒置放大后的虛像。選A。
例2 將蠟燭放在距離凸透鏡20cm的主光軸上，在凸透鏡的另一個左邊屏幕上得到放大的圖像。 如果蠟燭與鏡頭的距離為 8cm，則生成的圖像必須為 ()
A. 縮小 B. 放大 C. 正立 D. 倒立
分析：這道題剛好和例1的思路相反，應該判定為光屏上的虛像，并且虛像要固定在一個焦距之外??，即u>f(20cm >f); 要形成一個放大的圖像，默認應該放大兩倍焦距以內的圖像u<2f（20cm<2f，解f>10cm），所以我們得到10cm<f<20cm。 當蠟燭接透鏡8cm，則u′=12cm，可知u′<2f，u′＞f。 那么蠟燭就變成了倍焦距和倍焦距之間的放大倒像。 選擇B、D。
例3 小明用焦距為10cm的放大鏡查看地圖。 地圖和放大鏡之間的距離應該是厘米。 ，然后給朋友拍半身照，你應該（填“增加”或“減少”）相機鏡頭和朋友之間的距離。
分析：用放大鏡看圖，一定是直立的放大圖凸透鏡的成像規律表和口訣，根據任何直立的圖像都是實像，而實像是在一個焦距內確定的，即u<f，所以u(píng)<10cm，填“小于”。 用相機拍照的本質是利用凸透鏡成像。 首先要知道，合影中每個人的像很小，而給朋友拍半身照時，朋友的像更大； 其次，相機形成虛像。 因此，在形成虛像時，只有物距變小，像與像距才能變大。 因此，相機鏡頭和這位朋友之間的距離應該縮短。 填寫“減少”。
例4 張強朋友“研究凸透鏡成像”在光具座上的實驗中，當光屏、透鏡和燭焰的相對位置如圖1所示時，光屏上可以得到清晰的圖像。 為了這個判斷，他用的凸透鏡的焦距是()
A. 必須小于16cm
B. 必須在16cm到20cm之間
C.必須大于10cm
D. 必須在 10cm 到 16cm 之間
解析：本題應遵循（1）必須在光幕上形成虛像，如果虛像是在一個焦距以外確定的，則u>f，即32cm>f； (2)在形成虛像時，由題中u=32cm，d=20cm可知，只要物距變大，像距變小，像就變小了。 得到的縮小圖像超出倍焦距的固定縮小圖，即u>2f，即32cm>2f，解為f<16cm； 與圖像的距離d<2f，即20cm<2f，解為f>10cm； (3)綜合分析為10cm<f<16cm。 選擇D。
練習題：
1、拍完肢體照片后，還需要借助同一臺單反再拍一張標準身份證照片，則下列說法正確的是（）
A. 讓相機遠離人
B. 相機要離人近
C、單反離人遠一點，同時調整黑框的厚度，使鏡頭靠近膠卷
D. 相機離人近，同時調整黑框厚度，使鏡頭遠離膠卷
2、當物體距凸透鏡20cm處，在光屏上成大小相等的像，則物體距凸透鏡8cm處成的像為()
A. 倒縮小虛像 B. 倒放大虛像
C. 正立放大虛像 D. 正立放大實像
3、在“凸透鏡成像”實驗中，當蠟燭火焰距離透鏡20cm時，在凸透鏡另一側的光屏上觀察到縮小的圖像； 如果蠟燭火焰距離鏡頭15cm，則蠟燭火焰穿過上的鏡頭（）
A.一定是縮小的虛像 B.一定是等尺寸的虛像
C. 可能變成放大的虛像 D. 可能變成實像
4、用固定鏡頭焦距的相機給同事拍照時，在膠片上形成清晰的半身像。 如果想換拍腰照，應該（ ）
A. 相機離朋友較遠，鏡頭前調；
B、相機離朋友較遠，鏡頭向后調整；
C. 相機靠近朋友，鏡頭前調；
D. 相機靠近朋友，鏡頭向后調整；
5、爺爺拿著放大鏡看報紙時，為了看得更大更清楚，應該是（）
A.報紙和耳朵不動，放大鏡離報紙遠一點
B. 報紙和耳朵不動，放大鏡離報紙更近
C. 報紙和放大鏡不動，耳朵離報紙更近
D、報紙和放大鏡不動，耳朵離報紙遠一點
參考答案：1.D2.D3.C4.B5.A
