一、電阻器選用原則
依據電子設備的技術指標和電路的具體要求選用內阻的機型和偏差等級；
1、固定電阻阻值器選用原則
固定電阻阻值器種類較多，應依照應用電路的具體要求選擇器種類
1）為提升設備的可靠性，延長使用壽命，所選阻值的額定功率要符合應用電路中對內阻功率容量的要求。通常不要隨便加強或減少內阻的功率。假如電路要求是功率型內阻，則其額定功率可低于實際應用電路要求的1~2倍。
2）內阻在安裝前應進行檢測，核實，尤其是在精密電子儀器設備裝配時，還需經過人工老化處理，以提升穩定性；
3）在裝配電子儀器時，若選用的不是色環內阻，則應將內阻的標稱值標示面朝上，并且標識次序一致，以易于觀察；
4）釬焊內阻器時，電烙鐵逗留的時間不宜過長，以免燒毀內阻；
5）高頻電路應選用分布電感和分布電容小的非線繞內阻，比如選用碳膜內阻、技術膜內阻和金屬氧化膜內阻等；
6）高增益的小訊號放大器電路應選用低噪音內阻，比如金屬膜內阻、碳膜內阻和線繞內阻，而不能使用噪音較大的合成碳膜內阻和有機實心內阻；
7）所限內阻的電阻應接近應用電路中估算值的一個標稱值，應優先選用標準系列的內阻；
8）選用內阻時應按照電路中訊號頻度的高低來選擇，一個內阻可以等效成R,L,C三段線性網路，不同類型的內阻，R,L,C三個參數的大小有很大差別。線繞內阻本身是電感線圈，所以不能用于高頻電路中，在薄膜內阻中，內阻體上刻有螺旋槽的，工作頻度在左右，未刻螺旋槽的
（如RY型），則工作頻度更高；
9）電路中如須要串聯或則并聯內阻來獲取所需電阻時，應考慮其功率，電阻相同的內阻串聯或并聯，額定功率等于各個內阻額定功率之和；電阻不同的內阻串聯時，額定功率取決于高電阻的阻值，并聯時，額定功率取決于低電阻的阻值，但是須要估算方可使用。
10）線繞內阻的功率較大，電壓噪音小、耐低溫，而且容積較大。普通線繞內阻常用于低頻電路中作為限流內阻、分壓內阻、泄放內阻或大功率管的展寬內阻。精度較高的線繞內阻多用于固定衰減器、電阻箱、計算機及各類精密電子儀器中；
11）通常電路使用的內阻器容許偏差為正負5%到正負10%，精密儀器及特殊電路中使用的內阻應選用精密內阻；
二、電阻的種類
1、電阻的整體分類
2、固定電阻阻值的分類
3、熱電阻的分類
4、精密內阻的分類
5、電位器的分類
三、電阻的電路標示方式
每一種電子元元件在電路圖中都有一個圖形符號，國標是有統一規定的，對于一些元元件都會有廠標的圖形符號，此外國外的電子元元件符號也會與國外有所不同。
各類元元件的電路圖形符號中富含許多對電路剖析有益的識圖信息，有了這種信息，剖析電路都會簡單許多。
1、識別內阻的電路標示
內阻在電子電路中有特殊的電路標示，店租種類不同電阻種類識別及對應圖片，電路標示也有所區別，在對電子電路識讀時，一般會先從電路標示入手，了解內阻的種類和功能特征。

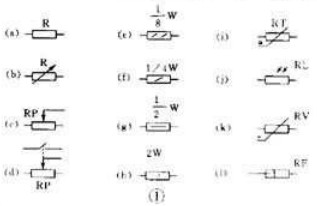

右圖是普通內阻器電路圖形符號解釋示意圖。
2、其他普通內阻在電路中的圖形符號
3、識別典型內阻的電路標示
見右圖。電路符號表明了內阻的類型，引線由電路符號兩端引出，與電路圖中的電路線連通，構成電子線路，標示信息一般提供了內阻的類別，在該電路中的序號以及內阻值等參數信息。
見右圖，所示電路中有諸多內阻電路圖形符號，電路中的R1，R2，R3是3只內阻，其中R1上還標有星號“*“，它表示這只內阻的電阻準許在一定范圍內調整大小。電路圖中的內阻符號一般不標出阻值的功率，并且一些電子管放大器電路圖中的內阻，會采用標出功率的內阻符號，如右圖所示。
。
4、識讀內阻器的標示信息
內阻器的表示主要有“電阻名稱標示“、“材料“、“類型“、序號、電阻值、允許誤差等相關信息，識讀內阻的標示信息電阻種類識別及對應圖片，對剖析、檢修電路非常重要。
識讀內阻的標示信息見右圖。
1）辨識電路中普通內阻的圖形符號，如電路中R1是普通內阻的名稱標示，100K在電路中表示普通內阻的電阻是100千歐姆；
2）辨識電路中的光敏內阻RC，MG在電路中表示光敏內阻的名稱標示；
3）辨識可調內阻在電路中的標示，RP在電路中表示可調內阻的名稱。
4）辨識右圖中熔斷內阻的圖形符號，R901在電路中表示熔斷內阻器及其序號，在電路中表示熔斷內阻的電阻為2500千歐。
內阻電路圖形符號識圖信息小結：
1）認識電路圖形符號，符號中表現出阻值有兩根引腳，但是沒有極性之分；
2）了解R的含意，R是英語的簡寫，在電路中表示阻值。
3）把握編號意義，電路中電阻好多，用數字表示編號，以便捷找尋；
4）辨識標稱電阻，電路圖表示出該內阻的電阻大小，有益于識圖和檢修，有時電阻標明采用省略的表示方法，如10K表示該內阻的電阻是10千歐，10表示該內阻的電阻是10歐姆；
5）理出系統電路編組，整機電路復雜時，R前加系統電路編號，以便捷找尋相應電路，比如1R1，1R2是一個系統電路中的內阻，2R1，2R2表示另一個系統電路中的內阻；
6）編號有規律，電路圖中編號從上到下，從左往右編排，記住這一規律可以便捷地在電路圖中找到所須要的內阻。
右圖所示是電路圖中電阻電路圖形符號標明涵義說明。
右圖是在R前加上編號示意圖，1R1，2R1中R后面的1、2分別表示這兩個內阻在不同的電路系統中。
國產內阻器的機型命名方式
1、電阻機型組成示意圖
右圖所示是阻值機型組成示意圖
2、國產內阻的機型命名方式
國產內阻的機型命名方式見右圖
3、舉例說明
右圖是機型辨識示意圖
