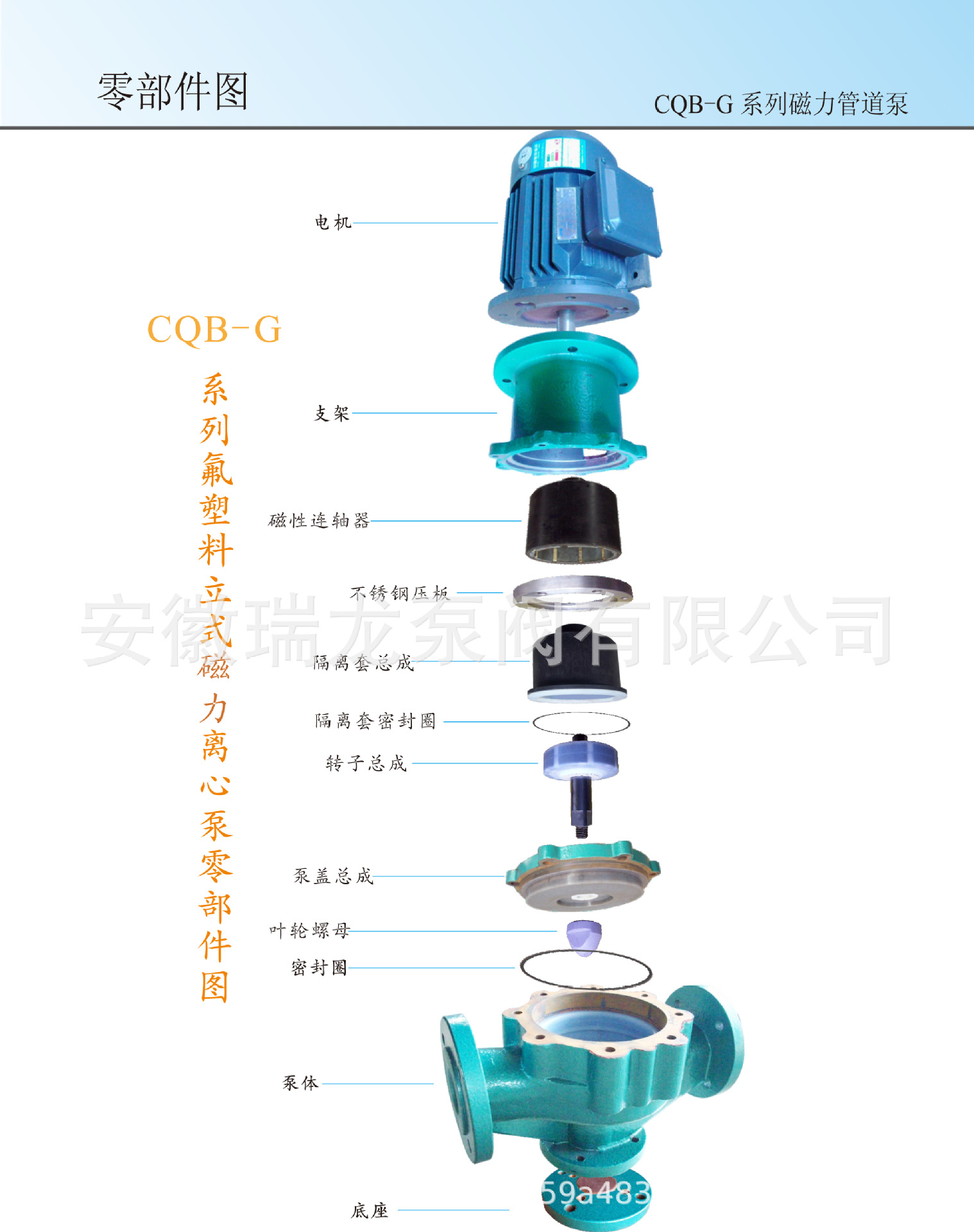

臥式管線離心泵是由離心泵、磁力傳動器、電機三部門組成的又稱磁力驅動泵。工作原理是將n對磁極(n為質數)按規律排列組裝在磁力傳動器的內、外磁定子上，使磁極部門互相組成完整耦合的磁力系統。當內、外兩磁體處于異極相對磁力矩器，即兩個磁體間的位移角Φ=0°時磁力矩器，磁系統的磁能最低;當磁體滾動到同極相對，即兩個磁體間的位移角Φ=2π/n時，磁系統的磁能最大。除去外力后，由于磁系統的磁體互相抵觸，磁力將使磁極恢復到磁能最低的狀態，于是磁極形成運動，推動磁定子旋轉。磁場能穿透空氣隙和非磁性物質，推動與軸套相連的內磁定子作同步旋轉，實現動力的無接觸傳遞，進而徹底解決了機泵的泄露。
(1)滑磁現象
當臥式管線離心泵在運行過程中閃過過載或定子卡死時，磁力傳動器的主、從動部件會手動脫垂，此時從動部件不隨主動部件同步運轉，導致脫磁。其特點是：
①泵出口壓力升高。
②泵的馬達電壓驟降。
③磁力連動器處氣溫快速上升。
長時間運轉使磁力傳動器上的永磁體在主動定子交變磁場的作用下，將形成渦損、磁損，導致永磁體氣溫下降，使磁力傳動器磁力失效，同時也對泵的滑動軸承導致受損。
(2)導致臥式管線離心泵滑磁的誘因
①原來使用的是筒帶泵，泵的出口管道為DN100。更換泵后要求出口管道為DN65。但由于施工難度較大，仍采用原DN100管道。這樣操縱泵時，難于控制泵出口的球閥開啟度，輕易導致泵超負荷運行，形成滑磁。
②因?yàn)橐夯瘹獾拿芏雀S氣溫、壓力變化較大，在使用臥式管線離心泵輸送液化氣時，泵的工況變化較大，使泵產驚訝蝕的可能性降低而形成滑磁。
③操縱職員的責任心不到位，在臥式管線離心泵運轉過程中不能及時掌握氣柜的差壓，使泵抽空形成滑磁。
④磁扭力設計過小。
⑤沒有及時對泵的磁力襯套磁套進行清除，磁套附著物較多，使磁力增長，導致運轉過程中閃過滑磁。
