化學電路圖如何畫-高中數學電路圖方法-教你三步讀懂電路圖

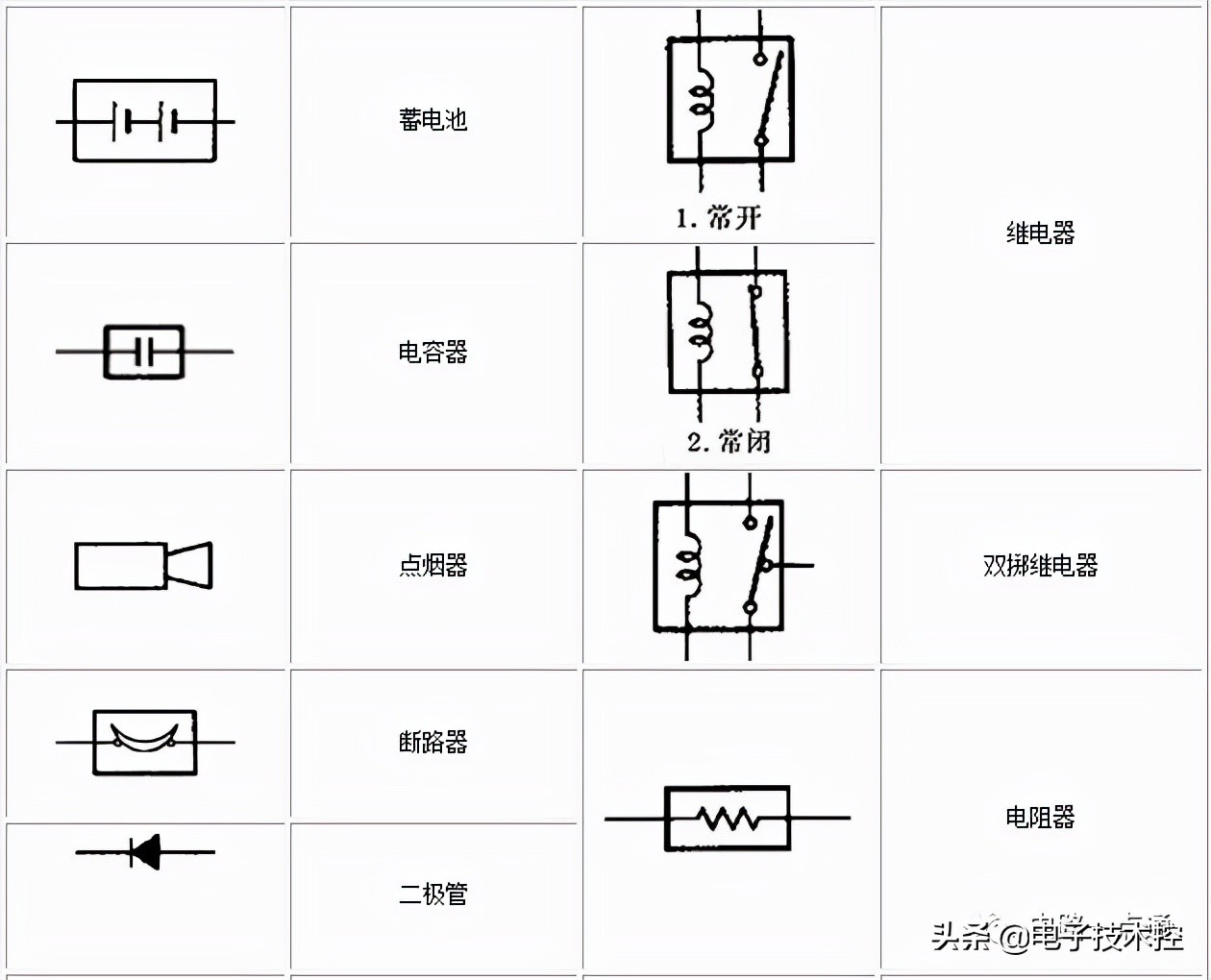

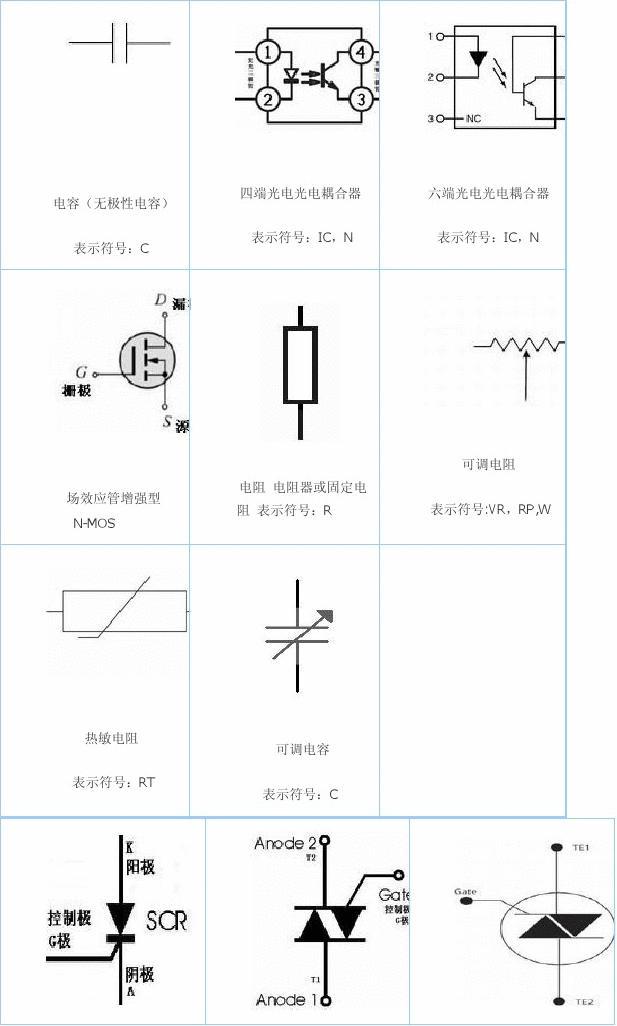

化學電路圖如何畫：1.應完整地反映電路的組成，即有電源、用家電、開關和導線.2.規范地使用電路器件符號，不能自選符號.3.交叉相連的點要畫粗黑圓點.4.合理地安排電路器件符號的位置，盡可能讓這種器件符號均勻地分布在電路中，使電路圖清楚美觀初三物理電路圖分析，并注意器件符號絕不能畫在轉角處.5.導線要橫平豎直，拐彎畫成直角，電路圖通常呈長圓形.6.最好從電源的負極開始初三物理電路圖分析，順著電壓的方向依次畫電路器件，且曉得在電路圖中導線無長短之分的原則。""電路圖：用規定的符號表示電路聯接情況的圖稱作電路圖；幾種常見的器件符號如下："常見元元件作用：器件作用常見元件電源提供電能的裝置，將其他方式的能量轉化為電能干電板、蓄電板和發電機等用家電用電來工作的設備，將電能轉化為其他方式的能電燈、電爐、電視機、電鈴、電冰柜等開關拿來接通或斷掉電路，起控制電路的作用拉線開關、撥動開關、閘刀開關等導線將電源、用家電、開關聯接上去，產生電壓的通路金屬導線電路設計：是指通過一定規則和方式設計出符合使用要求的電路。主要是設計一些生活上比較新穎的電路：比如：探究搶答器電路、病房呼叫電路的設計、簡易交通燈電路的設計等高中數學電路圖方法：1、電勢法(結點法)(1)把電路中的電勢相等的結點標上同樣的字母。(2)把電路中的結點從電源負極出發按電勢由高到低排列。(3)把原電路中的阻值接到相應的結點之間。(4)把原電路中的水表接入到相應位置。2、分支法(切斷法)(1)沿著電壓方向逐級剖析,假如沒有接入電源或電壓方向不明可假定電壓方向。(2)每一支路的導體是串聯關系。(3)用切斷電路的方式幫助判定,當切斷某部份電路,其它電路同時也被斷路的與它是串聯關系;其它電路是通路的是并聯關系。
