電路的串聯和并聯是電路連接的最基本形式。 無論是在維修鉗工執照的考點還是在電機工程中，并聯電路和串聯電路都是重要的考點，需要認真研究。
哪些是串聯電路

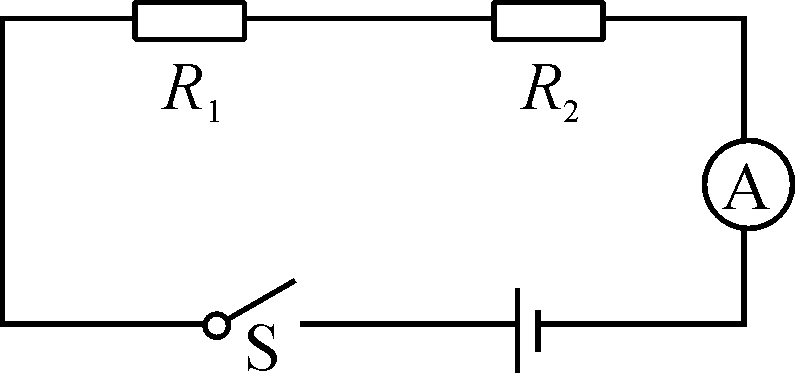

顧名思義，串聯就是將一系列鏈接在一??起； 我們可以看到上圖中的電阻值不止兩個，也就是一個接一個串聯在一起，形成一個沒有支路的電路。 這些鏈接形式的電路是串聯電路。 ; 當電阻串聯時，就是串聯電阻。 該電阻可以是純電阻，也可以是任何電阻元件（例如負載甚至電線本身）。
串聯電阻與電壓電流大小
串聯電路電壓：由于串聯電路中沒有支路，所以電路中的電流是相同的（就像水流一樣，水流出一根線時流量相同，但有時水會積聚，而且電荷不能在電路中積累，也不能在流動中自行消失。）。 即無論哪里電阻大，哪里內阻小，電壓都是一樣的。
串聯電路電流：由于串聯電路各段電壓相同，所以，根據歐姆定律可知，電阻值大的電路所承受的電流變大，電路所承受的電流越大內阻變化小。 小的。 也就是說，電路各段電流對應的電阻值是按比例分布的； 借助歐姆定律分析下面的串聯電路圖我們就可以知道：
因?yàn)椋篣1=IR1； U2=IR2； U3=IR3
所以：U1:U2:U3=R1:R2:R3
串聯電路的電功率：由于串聯電路各段電壓相同，各段功率也與對應的內阻成反比分布，可通過變換后的電功率估算公式驗證：
因?yàn)椋篜1=I2R1； P2=I2R2； P3=I2R3
所以：P1:P2:P3=R1:R2:R3
串聯電路的總電流等于各部分電流之和：若總電流為已知數，則分電流可由下式求得：
U1=R1÷(R1+R2+R3)×U
U2=R2÷(R1+R2+R3)×U
U3=R3÷(R1+R2+R3)×U
上述公式稱為分壓公式。 當然，計算出電阻值的比值乘以總電流后，就可以得到分流電流。
串聯電路的總內阻等于各節內阻之和：因?yàn)榇?lián)的內阻越大串聯和并聯的電流電壓電阻，電流通過時遇到的阻力就越大。 好像厚度變薄了。 下面我們還是用變換后的歐姆定理來驗證：
因?yàn)椋篣=U1+U2+U3
所以：IR=IR1+IR2+IR3
同時加入的I可以消去，則：R=R1+R2+R3
當R1=R2=R3=Ro，R=3Ro，以此類推：n個電阻值相同的電阻串聯，總內阻等于n倍分壓內阻，各內阻上的電流是總電流的 1/n 倍。 借助串聯的內阻，可以起到限流和分壓的作用。
串聯電路估算題
直流電動機串聯內阻電路的估算問題
如下圖所示的直流電機串聯電路圖中，定子的內阻Ro很小，啟動時電壓很高，會毀壞電機。 為了限制啟動電壓，啟動時在轉子上串聯一個限流內阻。 若電源電流U=220V，電機電阻Ro=1Ω，額定電壓為10A；
不加啟動內阻（串聯內阻R）時，試估算啟動電壓； 為使啟動電壓不超過額定電壓的兩倍，串聯限流內阻應加多大？
解決方法：?jiǎn)?dòng)內阻不串聯時，啟動電壓可直接乘以電流和定子內阻；
歐姆定理：I=U/R； 代入本題：I=U/r0=22/1=220A
要將啟動電壓限制在額定電壓的2倍，即20A范圍內，應加多少啟動內阻R（串聯限流內阻）。 這時，我們按照“串聯電路總內阻等于各節內阻與”的原則估算：
歐姆定理：I=U/R； 代入本題：I=U÷(R+ro)
估算內阻：R=(U-Iro)÷I=(220-20×1)÷20=10Ω
也可以先算出20A時需要的內阻220÷20=11Ω，再除以現有電阻Ro=1Ω。
